Дизель-генератор 1А-9ДГ "Коломенский завод"

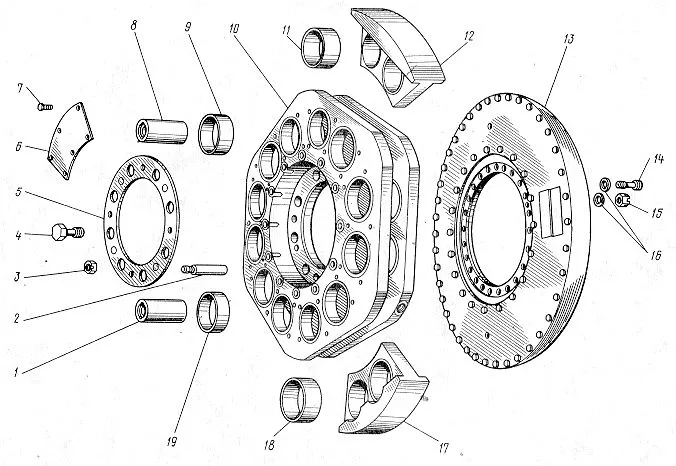

Антивибратор комбинированный 5Д49.12спч-5
Деталировка · 22 поз.
| # | Фото | Наименование | Обозначение |
|---|---|---|---|
| 1 | — | Антивибратор комбинированный 5Д49.12спч-5 → | 5Д49.12спч-5 |
| 2 | — | Штифт 5Д49.12.25-2 → | 5Д49.12.25-2 |
| 3 | — | Палец 5Д49.12.33-01 → | 5Д49.12.33-01 |
| 4 | — | Палец 5Д49.12.33-06 → | 5Д49.12.33-06 |
| 5 | — | Гайка М16.6Н.04 ГОСТ 5935-73 → | 5935-73 |
| 6 | — | Пластина замочная 5Д49.12.46 → | 5Д49.12.46 |
| 7 | — | Пластина замочная 5Д49.12.27-2 → | 5Д49.12.27-2 |
| 8 | — | Болт 4М24х2 6gх80.38ХНЗМА ОСТ 24.169.02-74 → | 24.169.02-74 |
| 9 | — | Крышка 5Д49.12.07-3 → | 5Д49.12.07-3 |
| 10 | — | Втулка 5Д49.12.34-02 → | 5Д49.12.34-02 |
| 11 | — | Палец 5Д49.12.33 → | 5Д49.12.33 |
| 12 | — | Болт 3М10-6gх20-68 ГОСТ 7808-70 → | 7808-70 |
| 13 | — | Втулка 5Д49.12.34-01 → | 5Д49.12.34-01 |
| 14 | — | Ступица 5Д49.12.1спч-5 → | 5Д49.12.1спч-5 |
| 15 | — | Маятник 5Д49.12.3спч-3 → | 5Д49.12.3спч-3 |
| 16 | — | Гайка М16х1,5.6Н.10.38ХС ГОСТ 5932-73 → | 5932-73 |
| 17 | — | Болт 6М16х1,5.6gх45.38ХС ОСТ 24.169.02-74 → | 24.169.02-74 |
| 18 | — | Вязкостный демпфер крутильных колебаний 3.013.5-00000Е (4) → | — |
| 19 | — | Шайба 1Д43.12.37-3 → | 1Д43.12.37-3 |
| 20 | — | Втулка 5Д49.12.34-03 → | 5Д49.12.34-03 |
| 21 | — | Маятник 5Д49.12.2спч-3 → | 5Д49.12.2спч-3 |
| 22 | — | Втулка 5Д49.12.34 → | 5Д49.12.34 |
Нужна конкретная деталь из списка? Укажите её обозначение в заявке — подготовим цену и срок поставки.
