Дизель-генератор 1А-9ДГ "Коломенский завод"

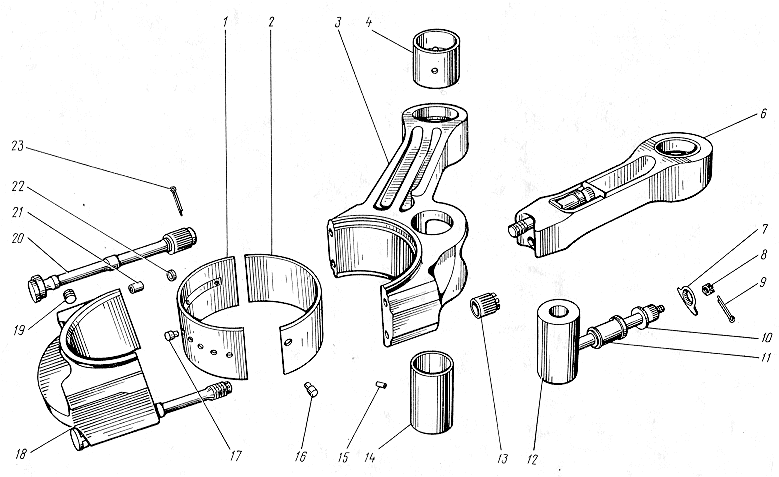

Механизм шатунный 1А-5Д49.17спч
Деталировка · 23 поз.
| # | Фото | Наименование | Обозначение |
|---|---|---|---|
| 1 | — | Вкладыш нижний 5Д49.17.9спч-3 → | 5Д49.17.9спч-3 |
| 2 | — | Механизм шатунный 1А-5Д49.17спч → | 1А-5Д49.17спч |
| 3 | — | Стержень 1А-5Д49.17.01 → | 1А-5Д49.17.01 |
| 4 | — | Вкладыш верхний 5Д49.17.8спч-3 → | 5Д49.17.8спч-3 |
| 5 | — | Шайба стопорная 5Д49.17.7спч → | 5Д49.17.7спч |
| 6 | — | Шатун прицепной 5Д49.17.3спч-2 → | 5Д49.17.3спч-2 |
| 7 | — | Втулка 5Д49.17.6спч-2 → | 5Д49.17.6спч-2 |
| 8 | — | Гайка М12.6 ГОСТ 5935-73 → | 5935-73 |
| 9 | — | Палец 5Д49.17.06-3 → | 5Д49.17.06-3 |
| 10 | — | Втулка 5Д49.17.20-1 → | 5Д49.17.20-1 |
| 11 | — | Болт шатунный 5Д49.17.19 → | 5Д49.17.19 |
| 12 | — | Шплинт 2,5х25 ГОСТ 397-79 → | 397-79 |
| 13 | — | Гайка корончатая 5Д49.17.05-3 → | 5Д49.17.05-3 |
| 14 | — | Штифт 8Д49.17.17 → | 8Д49.17.17 |
| 15 | — | Стопор 5Д49.17.18 → | 5Д49.17.18 |
| 16 | — | Втулка 5Д49.17.4спч-3 → | 5Д49.17.4спч-3 |
| 17 | — | Штифт 5Д49.17.22 → | 5Д49.17.22 |
| 18 | — | Болт 5Д49.17.03-3 → | 5Д49.17.03-3 |
| 19 | — | Винт Д42.17.10 → | Д42.17.10 |
| 20 | — | Крышка 1А-5Д49.17.02 → | 1А-5Д49.17.02 |
| 21 | — | Кольцо уплотнительное 5Д49.17.12-1 → | 5Д49.17.12-1 |
| 22 | — | Втулка 5Д49.17.07-1 → | 5Д49.17.07-1 |
| 23 | — | Шплинт 4х45 ГОСТ 397-79 → | 397-79 |
