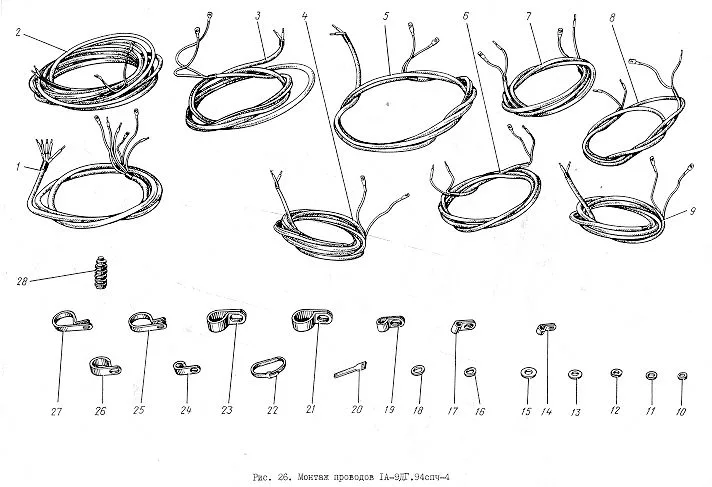

Монтаж проводов 1А-9ДГ.94спч-4
Дизель-генератор 1А-9ДГ "Коломенский завод"

Монтаж проводов 1А-9ДГ.94спч-4

Запросить ценуВесь каталог
Деталировка · 50 поз.
#ФотоНаименованиеОбозначение
1—Коробка клеммная 1-9ДГ.94.7спч →1-9ДГ.94.7спч
2—Кабель (номера жил 12Д,21Д) 1А-9ДГ.94.7спч-01 →1А-9ДГ.94.7спч-01
3—Датчик-реле давления Д250Б-01УХЛ 30 ТУ25-02.201267-78 →ТУ25-02.201267-78
4—Гайка М6.6.05 ГОСТ 5927-70 →5927-70
5—Кабель (номера жил 26Д,28Д,29Д) 1А-9ДГ.94.12спч-01 →1А-9ДГ.94.12спч-01
6—Кабель (номера жил 27Д,30Д,37Д) 1А-9ДГ.94.12спч →1А-9ДГ.94.12спч
7—Хомут 58160-74 →58160-74
8—Хомут 58160-73 →58160-73
9—Кронштейн 2В-9ДГ.94.13спч →2В-9ДГ.94.13спч
10—Винт В.М6-8gх40.68.05 ГОСТ 1491-80 →1491-80
11—Рукав 1А-9ДГ.94.9спч →1А-9ДГ.94.9спч
12—Кольцо 30ДГ.176.06 →30ДГ.176.06
13—Шайба 12.04.Хим.Окс.Прм ГОСТ 11371-78 →11371-78
14—Датчик-реле давления Д250Б-01УХЛ 70 ТУ25-02.201267-78 →ТУ25-02.201267-78
15—Болт М12х20.68.05 ГОСТ 7805-70 →7805-70
16—Шайба 12.65Г.05 ГОСТ 6402-70 →6402-70
17—Шайба 6.04.Хим.Окс.Прм ГОСТ 6958-78 →6958-78
18—Плита 1-9ДГ.94.12-2 →1-9ДГ.94.12-2
19—Шайба 6.65Г.05 ГОСТ 6402-70 →6402-70
20—Винт В2.М4-6gх16.58.05 ГОСТ 17473-80 →17473-80
21—Прокладка 1-9ДГ.94.24 →1-9ДГ.94.24
22—Шайба 4.65Г.05 ГОСТ 6402-70 →6402-70
23—Прокладка РИ 591.19.75-07 →591.19.75-07
24—Корпус РИ 591.14.75-08 →591.14.75-08
25—Прокладка РИ 591.19.75-02 →591.19.75-02
26—Корпус 1-9ДГ.94.14 →1-9ДГ.94.14
27—Ввертыш 1РС.233 →1РС.233
28—Болт М10х40.68.05 ГОСТ 7808-70 →7808-70
29—Планка маркировочная 1-9ДГ.94.19-01 →1-9ДГ.94.19-01
30—Планка маркировочная 1-9ДГ.94.19 →1-9ДГ.94.19
31—Прокладка 1-9ДГ.94.61 →1-9ДГ.94.61
32—Колодка клеммная СК-2 ОТХ.303.430 →ОТХ.303.430
33—Шайба 5.65Г.05 ГОСТ 6402-70 →6402-70
34—Шайба 5.04.Хим.Окс.Прм ГОСТ 11371-78 →11371-78
35—Шайба 8.04.Хим.Окс.Прм ГОСТ 11371-78 →11371-78
36—Винт В2.М5-6gх16.58.05 ГОСТ 17473-80 →17473-80
37—Шайба 8.65Г.05 ГОСТ 6402-70 →6402-70
38—Шайба 6.65Г.05 ГОСТ 6402-70 →6402-70
39—Крышка 1-9ДГ.94.15 →1-9ДГ.94.15
40—Болт Д43.94.15 →Д43.94.15
41—Винт В.М6-8gх18.68.05 ГОСТ 1491-80 →1491-80
42—Прокладка РИ 591.19.75 →591.19.75
43—Прокладка РИ 591.19.75-01 →591.19.75-01
44—Уплотнение С591.10.75спч-01 →С591.10.75спч-01
45—Уплотнение С591.10.75спч-07 →С591.10.75спч-07
46—Уплотнение С591.10.75спч-05 →С591.10.75спч-05
47—Шайба 10.04.Хим.Окс.Прм ГОСТ 11371-78 →11371-78
48—Шайба 10.65Г.05 ГОСТ 6402-70 →6402-70
49—Болт М10х16.68.05 ГОСТ 7808-70 →7808-70
50—Монтаж проводов 1А-9ДГ.94спч-4 →1А-9ДГ.94спч-4

Нужна конкретная деталь из списка? Укажите её обозначение в заявке — подготовим цену и срок поставки.
