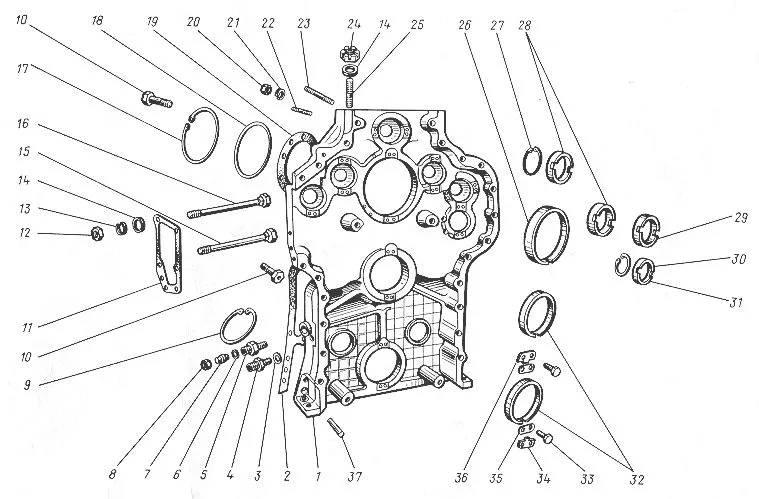

Привод распределительного вала 1А-5Д49.69спч
Дизель-генератор 1А-9ДГ "Коломенский завод"

Привод распределительного вала 1А-5Д49.69спч

Запросить ценуВесь каталог
Деталировка · 50 поз.
#ФотоНаименованиеОбозначение
1—Гайка М10.6Н.6 ГОСТ 5927-70 →5927-70
2—Гайка М10.6Н.6 ГОСТ 5927-70 →5927-70
3—Шпилька М10.6g/8gх30.68 ГОСТ 22034-76 →22034-76
4—Шайба 10.65Г ГОСТ 6402-70 →6402-70
5—Шайба 10.65Г ГОСТ 6402-70 →6402-70
6—Кольцо Б80 ГОСТ 13943-68 →13943-68
7—Шпилька М10.6g/8gх30.68 ГОСТ 22034-76 →22034-76
8—Кольцо Б80 ГОСТ 13943-68 →13943-68
9—Шайба 10.04 ГОСТ 11371-78 →11371-78
10—Шайба 10.04 ГОСТ 11371-78 →11371-78
11—Штифт 12х45 ГОСТ 9464-79 →9464-79
12—Шайба 12.65Г ГОСТ 6402-70 →6402-70
13—Шайба 12.65Г ГОСТ 6402-70 →6402-70
14—Подшипник 7042208М ГОСТ 8328-75 →8328-75
15—Втулка РИ 255.05.74-12 →255.05.74-12
16—Корпус 2-5Д49.69.5спч →2-5Д49.69.5спч
17—Подшипник 7042208М ГОСТ 8328-75 →8328-75
18—Обойма 1-5Д49.69.36-1 →1-5Д49.69.36-1
19—Крышка 1-5Д49.69.12спч →1-5Д49.69.12спч
20—Болт 4М10.6gх35 ОСТ 24.169.02-74 →24.169.02-74
21—Прокладка 1-5Д49.69.72 →1-5Д49.69.72
22—Прокладка 1-5Д49.69.72 →1-5Д49.69.72
23—Кольцо Б52 ГОСТ 13943-68 →13943-68
24—Шпилька М12.6g/8gх55.68 ГОСТ 22038-76 →22038-76
25—Гайка М12.6Н.04 ГОСТ 2526-70 →2526-70
26—Подшипник 70205К ГОСТ 8338-75 →8338-75
27—Кольцо РИ 311.17.74-24 →311.17.74-24
28—Прокладка 11Д45.133.07 →11Д45.133.07
29—Винт В.М8-6gх35.68 ГОСТ 17475-80 →17475-80
30—Стакан 1-5Д49.69.79 →1-5Д49.69.79
31—Кольцо регулировочное 1-5Д49.69.78 →1-5Д49.69.78
32—Прокладка 1-5Д49.69.71 →1-5Д49.69.71
33—Кольцо Б45 ГОСТ 13942-68 →13942-68
34—Кольцо Б75 ГОСТ 13943-68 →13943-68
35—Шестерня 1-5Д49.69.18-1 →1-5Д49.69.18-1
36—Подшипник 70109 ГОСТ 8338-75 →8338-75
37—Кольцо РИ 311.09.74-63 →311.09.74-63
38—Втулка 6Д49.92.04 →6Д49.92.04
39—Прокладка 1-5Д49.69.52-1 →1-5Д49.69.52-1
40—Обойма передняя 1-5Д49.69.37-1-01 →1-5Д49.69.37-1-01
41—Болт М12-6gх35.68 ГОСТ 7808-70 →7808-70
42—Кольцо РИ 311.17.74-39 →311.17.74-39
43—Шестерня широкая 1-5Д49.69.04-1 →1-5Д49.69.04-1
44—Винт В.М8-6gх35.68 ГОСТ 17475-80 →17475-80
45—Блок шестерен 2-5Д49.69.6спч →2-5Д49.69.6спч
46—Шестерня промежуточная 1-5Д49.69.05-1 →1-5Д49.69.05-1
47—Подшипник 7042315КЗМ ГОСТ 8328-75 →8328-75
48—Подшипник 7032309ЛЗМ ГОСТ 8328-75 →8328-75
49—Вал с шестерней 1-5Д49.69.12-1 →1-5Д49.69.12-1
50—Подшипник 303609К ГОСТ 5721-75 →5721-75

Нужна конкретная деталь из списка? Укажите её обозначение в заявке — подготовим цену и срок поставки.
