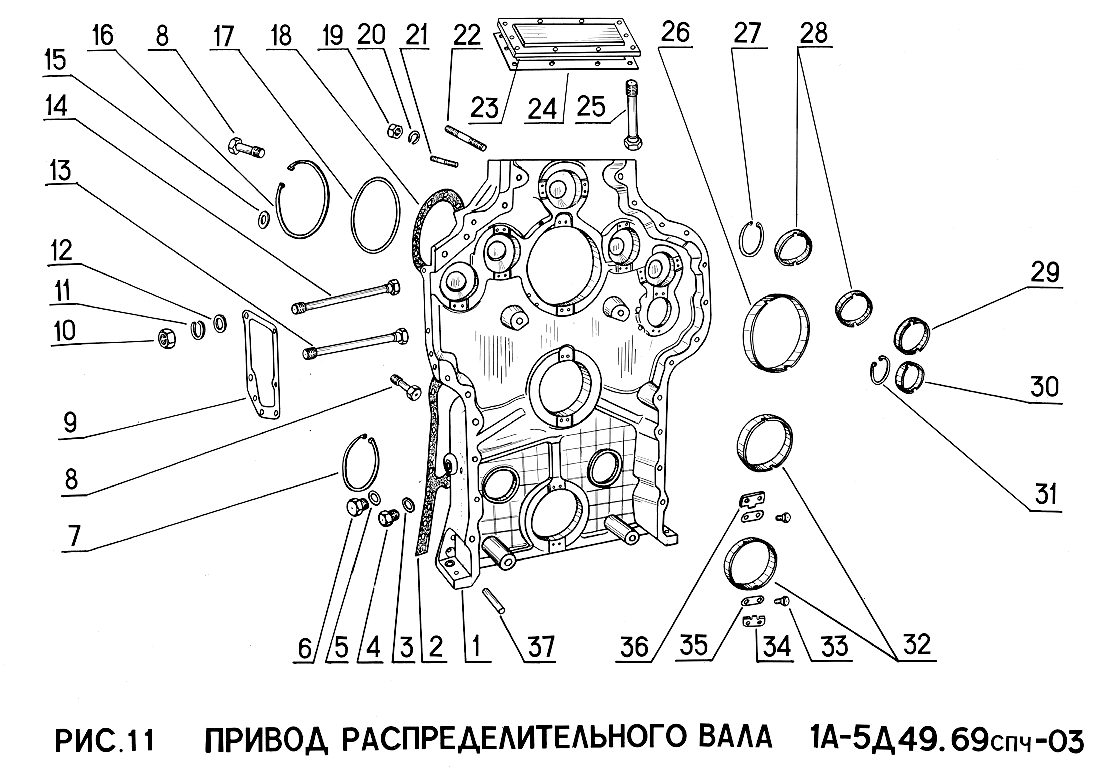

Привод распределительного вала 1А-5Д49.69спч-03
Дизель-генератор 2-26ДГ "Коломенский завод"

Привод распределительного вала 1А-5Д49.69спч-03

Запросить ценуВесь каталог
Деталировка · 50 поз.
#ФотоНаименованиеОбозначение
1—Гайка Гайка М10-6Н.6 ГОСТ 5927-70 →5927-70
2—Гайка Гайка М10-6Н.6 ГОСТ 5927-70 →5927-70
3—Шпилька Шпилька М10-6g/8gх30.68 ГОСТ 22034-76 →22034-76
4—Шпилька Шпилька М10-6g/8gх30.68 ГОСТ 22034-76 →22034-76
5—Шайба Шайба 10.65Г ГОСТ 6402-70 →6402-70
6—Шайба Шайба 10.65Г ГОСТ 6402-70 →6402-70
7—Штифт Штифт 12х45 ГОСТ 9464-79 →9464-79
8—Кольцо Кольцо В80 ГОСТ 13943-86 →13943-86
9—Кольцо Кольцо В80 ГОСТ 13943-86 →13943-86
10—Шайба Шайба 10.04 ГОСТ 11371-78 →11371-78
11—Шайба Шайба 10.04 ГОСТ 11371-78 →11371-78
12—Шайба Шайба 12.65Г ГОСТ 6402-70 →6402-70
13—Шайба Шайба 12.65Г ГОСТ 6402-70 →6402-70
14—Корпус 2-5Д49.69.04 →2-5Д49.69.04
15—Подшипник Подшипник 7042208М ГОСТ 8328-75 →8328-75
16—Подшипник Подшипник 7042208М ГОСТ 8328-75 →8328-75
17—Болт Болт 4М10.6gх35 ОСТ24.169.02-74 →ОСТ24.169.02-74
18—Втулка РИ255.05.74-12 →РИ255.05.74-12
19—Крышка 1-5Д49.69.12спч →1-5Д49.69.12спч
20—Прокладка 1-5Д49.69.72 →1-5Д49.69.72
21—Обойма 1-5Д49.69.36-1-01 →1-5Д49.69.36-1-01
22—Кольцо РИ311.17.74-24 →РИ311.17.74-24
23—Кольцо Кольцо В52 ГОСТ 13943-86 →13943-86
24—Гайка Гайка М12-6Н.04 ГОСТ 2526-70 →2526-70
25—Подшипник Подшипник 70205К ГОСТ 8338-75 →8338-75
26—Шпилька Шпилька М12-6g/8gх50.68 ГОСТ 22038-76 →22038-76
27—Стакан 1-5Д49.69.79 →1-5Д49.69.79
28—Прокладка 11Д45.133.07 →11Д45.133.07
29—Винт Винт ВМ8-6gх35.68 ГОСТ 17475-80 →17475-80
30—Кольцо 1-5Д49.69.78 →1-5Д49.69.78
31—Прокладка 1-5Д49.69.71 →1-5Д49.69.71
32—Кольцо Кольцо В75 ГОСТ 13943-86 →13943-86
33—Кольцо Кольцо В75 ГОСТ 13943-86 →13943-86
34—Кольцо Кольцо В45 ГОСТ 13942-86 →13942-86
35—Подшипник Подшипник 70109 ГОСТ 8338-75 →8338-75
36—Кольцо РИ311.09.74-63 →РИ311.09.74-63
37—Шестерня 1-5Д49.69.18-1 →1-5Д49.69.18-1
38—Болт Болт М12-6gх35.68 ГОСТ 7808-70 →7808-70
39—Обойма 1-5Д49.69.37-1 →1-5Д49.69.37-1
40—Втулка 6Д49.92.04 →6Д49.92.04
41—Винт Винт ВМ8-6gх20.68 ГОСТ 17475-80 →17475-80
42—Блок шестерен 2-5Д49.69.6спч →2-5Д49.69.6спч
43—Кольцо РИ311.17.74-39 →РИ311.17.74-39
44—Кольцо РИ311.17.74-39 →РИ311.17.74-39
45—Прокладка 1-5Д49.69.52-1 →1-5Д49.69.52-1
46—Шестерня 1-5Д49.69.04-1-01 →1-5Д49.69.04-1-01
47—Подшипник Подшипник 303609К ГОСТ 5721-75 →5721-75
48—Шестерня 1-5Д49.69.05-1 →1-5Д49.69.05-1
49—Подшипник Подшипник 7042315КЗМ ГОСТ 8328-75 →8328-75
50—Вал с шестерней 1-5Д49.69.12-1 →1-5Д49.69.12-1

Нужна конкретная деталь из списка? Укажите её обозначение в заявке — подготовим цену и срок поставки.
