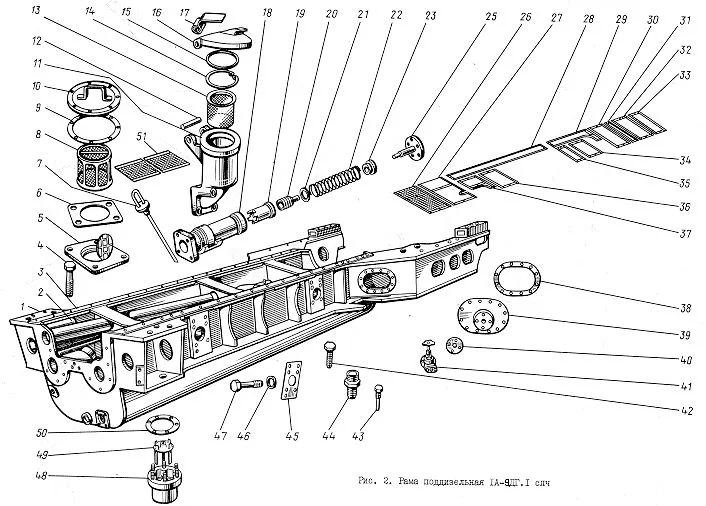

Рама поддизельная 1А-9ДГ.1спч
Дизель-генератор 1А-9ДГ "Коломенский завод"

Рама поддизельная 1А-9ДГ.1спч

Запросить ценуВесь каталог
Деталировка · 50 поз.
#ФотоНаименованиеОбозначение
1—Корпус для заливки масла 1Д40.35.23спч-1 →1Д40.35.23спч-1
2—Втулка РИ 536.05.74-02 →536.05.74-02
3—Клапан редукционный 20ДГ.1.23спч-1 →20ДГ.1.23спч-1
4—Клапан невозвратный 2-9ДГ.1.9спч →2-9ДГ.1.9спч
5—Рама 1А-9ДГ.1.1спч →1А-9ДГ.1.1спч
6—Прокладка 9ДГ.1.49-1 →9ДГ.1.49-1
7—Козырек 1А-9ДГ.1.14спч →1А-9ДГ.1.14спч
8—Клапан Д43.173.3-спч-1 →Д43.173.3-спч-1
9—Болт М24х70.66 ГОСТ 7796-70 →7796-70
10—Измеритель уровня масла 1-9ДГ.1.17спч-1 →1-9ДГ.1.17спч-1
11—Прокладка Д43.179.32-2 →Д43.179.32-2
12—Крышка 1-9ДГ.1.38спч →1-9ДГ.1.38спч
13—Прокладка 1-9ДГ.1.106 →1-9ДГ.1.106
14—Сетка фильтрующая Д43.179.4спч-1 →Д43.179.4спч-1
15—Корпус для заливки масла 1Д40.35.87 →1Д40.35.87
16—Кольцо уплотнительное 1Д40.35.95 →1Д40.35.95
17—Кольцо 1Д40.35.90 →1Д40.35.90
18—Фильтр для заливки масла 1Д40.35.22спч-1 →1Д40.35.22спч-1
19—Ось 1Д40.35.89 →1Д40.35.89
20—Клапан РИ 536.02.74 →536.02.74
21—Корпус клапана 20ДГ.1.78-1 →20ДГ.1.78-1
22—Пружина спиральная 1Д40.35.91 →1Д40.35.91
23—Крышка 1Д40.35.88 →1Д40.35.88
24—Поршень РИ 536.03.74 →536.03.74
25—Втулка РИ 536.05.74-03 →536.05.74-03
26—Пружина 20ДГ.1.Ш →20ДГ.1.Ш
27—Кольцо РИ 536.04.73 →536.04.73
28—Cетка 1А-9ДГ.1.15спч →1А-9ДГ.1.15спч
29—Крышка РИ 536.12.73 →536.12.73
30—Сетка 1А-9ДГ.1.18спч →1А-9ДГ.1.18спч
31—Сетка 1А-9ДГ.1.16спч →1А-9ДГ.1.16спч
32—Сетка 1-9ДГ.1.33спч →1-9ДГ.1.33спч
33—Сетка 1-9ДГ.1.37спч →1-9ДГ.1.37спч
34—Сетка 1А-9ДГ.1.20спч →1А-9ДГ.1.20спч
35—Сетка 1-9ДГ.1.23спч →1-9ДГ.1.23спч
36—Сетка 1А-9ДГ.1.19спч →1А-9ДГ.1.19спч
37—Сетка 1А-9ДГ.1.21спч →1А-9ДГ.1.21спч
38—Сетка 1А-9ДГ.1.22спч →1А-9ДГ.1.22спч
39—Сетка 9ДГ.1.7спч →9ДГ.1.7спч
40—Сетка 1А-9ДГ.1.17спч →1А-9ДГ.1.17спч
41—Крышка 9ДГ.1.19спч →9ДГ.1.19спч
42—Прокладка 9ДГ.1.63 →9ДГ.1.63
43—Прокладка 11Д40.179.28 →11Д40.179.28
44—Вентиль проходной С.545.20.74спч-01 →С.545.20.74спч-01
45—Штуцер 11Д40.179.35 →11Д40.179.35
46—Болт М16х45.68 ГОСТ 7808-70 →7808-70
47—Шайба 20.04 ГОСТ 11371-78 →11371-78
48—Прокладка 2-9ДГ.1.24-1 →2-9ДГ.1.24-1
49—Штуцер Ри 422.81.74-16 →422.81.74-16
50—Болт 6М20.6gх85 ОСТ 24.169.03-74 →24.169.03-74

Нужна конкретная деталь из списка? Укажите её обозначение в заявке — подготовим цену и срок поставки.
