Дизель-генератор 1А-9ДГ "Коломенский завод"

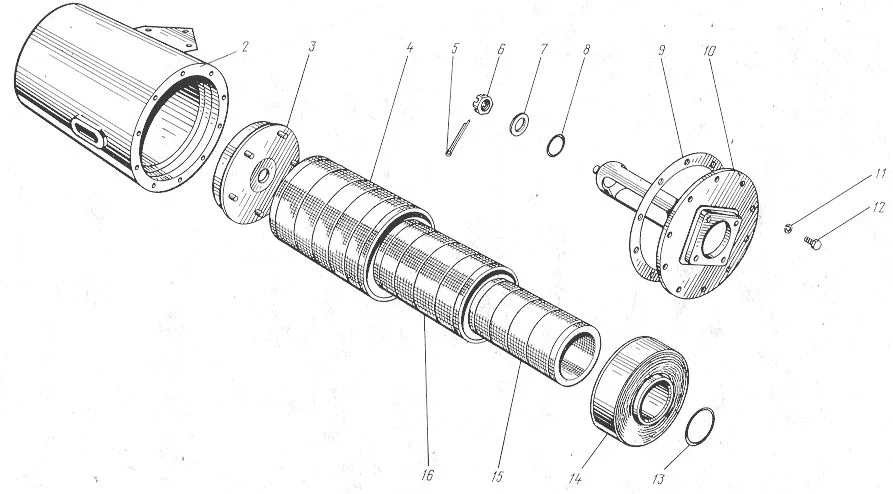

Система вентиляции картера 2-5Д49.193спч-1-04
Деталировка · 16 поз.
| # | Фото | Наименование | Обозначение |
|---|---|---|---|
| 1 | — | Корпус 2-5Д49.193.2спч → | 2-5Д49.193.2спч |
| 2 | — | Система вентиляции картера 2-5Д49.193спч-1-04 → | 2-5Д49.193спч-1-04 |
| 3 | — | Диск нажимной 14Д40.193.5спч → | 14Д40.193.5спч |
| 4 | — | Гайка М30х2.6Н.6.05 ГОСТ 5935-73 → | 5935-73 |
| 5 | — | Шплинт 6,3х50.Хим.Окс.Прм ГОСТ 397-79 → | 397-79 |
| 6 | — | Элемент наружный 14Д40.193.6спч → | 14Д40.193.6спч |
| 7 | — | Кольцо 37Д.193.27-1 → | 37Д.193.27-1 |
| 8 | — | Шайба 30.04.Хим.Окс.Прм ГОСТ 11371-78 → | 11371-78 |
| 9 | — | Шайба 12.65Г ГОСТ 6402-70 → | 6402-70 |
| 10 | — | Каркас 2-5Д49.193.4спч → | 2-5Д49.193.4спч |
| 11 | — | Прокладка 2-5Д49.193.29 → | 2-5Д49.193.29 |
| 12 | — | Кольцо 1Д43.9.126 → | 1Д43.9.126 |
| 13 | — | Болт М12х25.68 ГОСТ 7805-70 → | 7805-70 |
| 14 | — | Диск опорный 2-5Д49.193.27спч → | 2-5Д49.193.27спч |
| 15 | — | Элемент внутренний 14Д40.193.8спч → | 14Д40.193.8спч |
| 16 | — | Элемент средний 14Д40.193.7спч → | 14Д40.193.7спч |
