Заслонка управляемая 3РНспч
Дизель-генератор 1А-9ДГ "Коломенский завод"

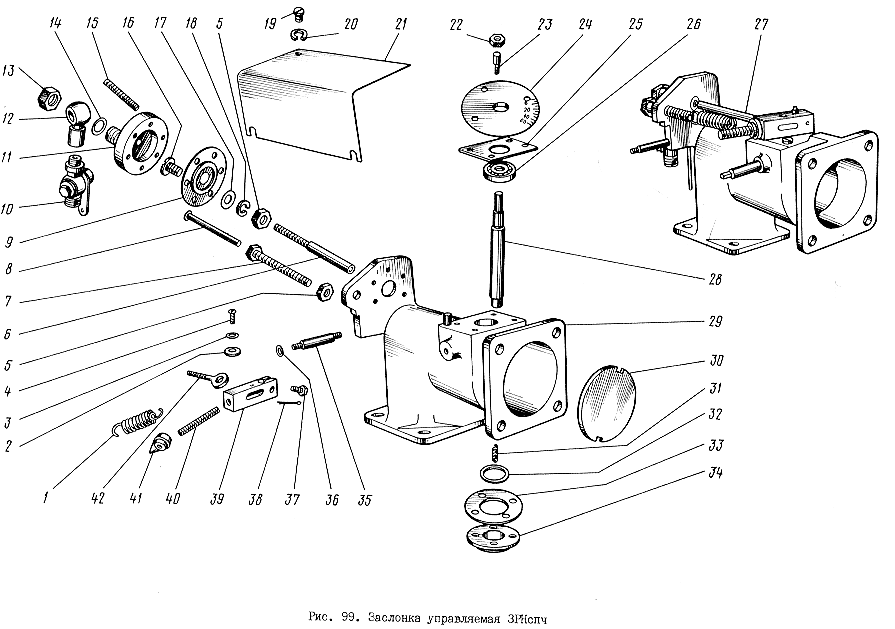

Заслонка управляемая 3РНспч

Запросить ценуВесь каталог
Деталировка · 48 поз.
#ФотоНаименованиеОбозначение
1—Подшипник Ш5 ГОСТ 3635-78 →3635-78
2—Пружина 3РН.08-1 →3РН.08-1
3—Шайба 5х0,8.04.Кд6.Хр ГОСТ 11371-78 →11371-78
4—Подшипник Ш5 ГОСТ 3635-78 →3635-78
5—Ось 5-5 12х14.45 Хим.Окс.Прм. ГОСТ 9650-80 →9650-80
6—Тяга 3РН.02 →3РН.02
7—Гайка М12-6Н.6.026 ГОСТ 2524-70 →2524-70
8—Мембрана 3РН.11 →3РН.11
9—Шток 3РН.09-1 →3РН.09-1
10—Втулка 3РН.10-1 →3РН.10-1
11—Корпус Д42.35.181 →Д42.35.181
12—Корпус 3РН.05 →3РН.05
13—Кран 3РН.4спч →3РН.4спч
14—Шайба 10.65Г.05 ГОСТ 6402-70 →6402-70
15—Гайка РИ 423.35.74.02-01 →423.35.74.02-01
16—Прокладка РИ 471.04.74-10 →471.04.74-10
17—Шайба 10.65Г.05 ГОСТ 6402-70 →6402-70
18—Шток 3РН.12 →3РН.12
19—Шпилька М6-6g/8g х25.68.026 ГОСТ 22038-76 →22038-76
20—Шпилька М6-6g/8gх25.68.026 ГОСТ 22038-76 →22038-76
21—Накладка 3РН.13 →3РН.13
22—Шайба 12.65Г.029 ГОСТ 6402-70 →6402-70
23—Шайба 6.65Г.029 ГОСТ 6402-70 →6402-70
24—Винт В.М6-8gх14.68.026 ГОСТ 1491-80 →1491-80
25—Шайба 12.65Г.029 ГОСТ 6402-70 →6402-70
26—Шайба 6.65Г.029 ГОСТ 6402-70 →6402-70
27—Гайка М6-6Н.6.026 ГОСТ 5927-70 →5927-70
28—Кожух 3РН.07 →3РН.07
29—Шкала 3РН.3спч-1 →3РН.3спч-1
30—Винт 3РН.18 →3РН.18
31—Крышка 3РН.14 →3РН.14
32—Корпус 3РН.20 →3РН.20
33—Валик 3РН.06-1 →3РН.06-1
34—Заслонка управляемая 3РНспч →—
35—Подшипник 1201 ГОСТ 5720-75 →5720-75
36—Кольцо 3РН.25 →3РН.25
37—Винт ВМ6-6gх25.14Н.026 ГОСТ 1478-84 →1478-84
38—Заслонка 3РН.04 →3РН.04
39—Крышка 3РН.15 →3РН.15
40—Прокладка 3РН.19 →3РН.19
41—Шпилька 3РН.16-1 →3РН.16-1
42—Шайба 6.04.Кд6.Хр ГОСТ 11371-78 →11371-78
43—Болт М6-6gх20.68.026 ГОСТ 7805-70 →7805-70
44—Рычаг 3РН.01 →3РН.01
45—Шплинт 2х20.0026 ГОСТ 397-79 →397-79
46—Серьга 3РН.2спч →3РН.2спч
47—Шпилька 3РН.17 →3РН.17
48—Тяга 3РН.03 →3РН.03
