Тепловоз ЧМЭ3 (экипажная часть)
470 сборочных единиц. Выберите узел, чтобы посмотреть спецификацию и деталировку.
Автосцепка 1-02-8260-022
Бак для масла 100 л 2-02-8310-214
Бак масла с трубопров. 1-02-8330-041
Бак-сварное изделие 2-02-6360-064
Башмак 3-02-6471-004
Боковое окно 0-02-8610-308
Боковое смотровое окно 1-02-8610-353

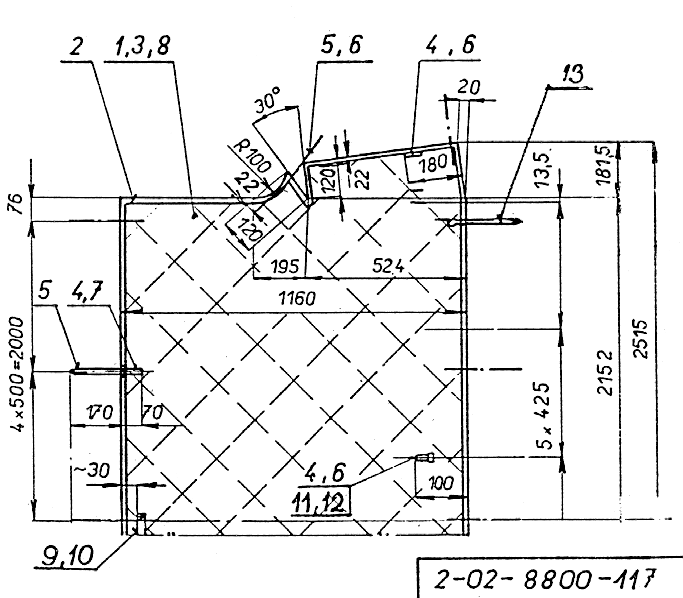

Боковой кожух 2-02-8800-117
Боковые жалюзи большие 0-02-8440-034
Боковые жалюзи малые лев. 0-02-8440-038
Боковые жалюзи малые правые 0-02-8440-036

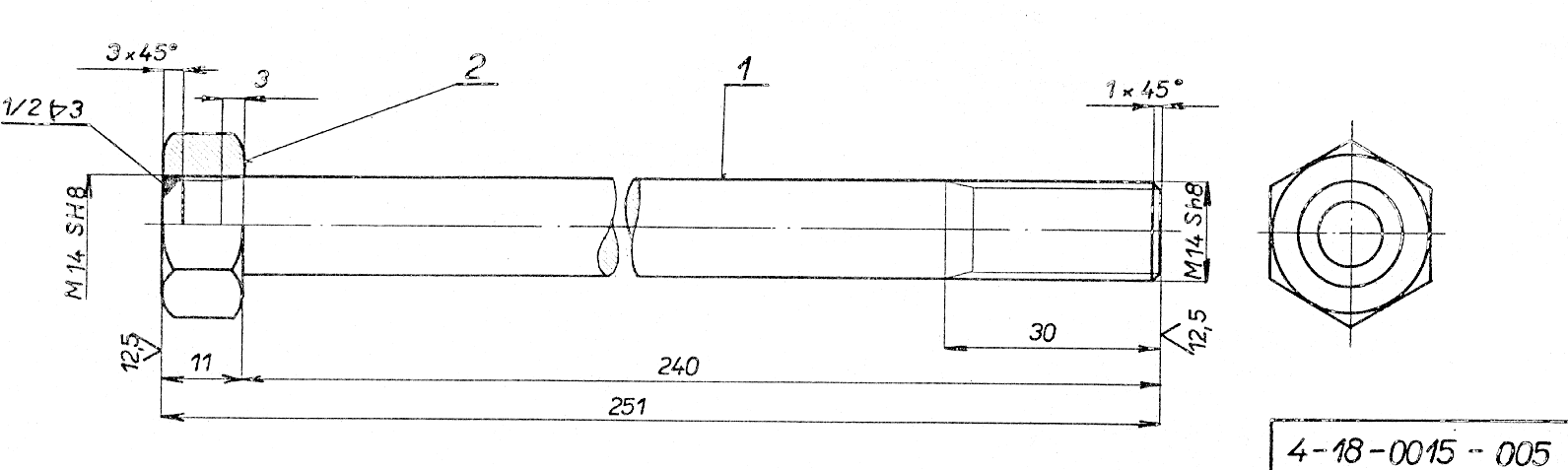

Болт М 14х240 4-18-0015-005
Болт М 14х255 4-18-0015-004

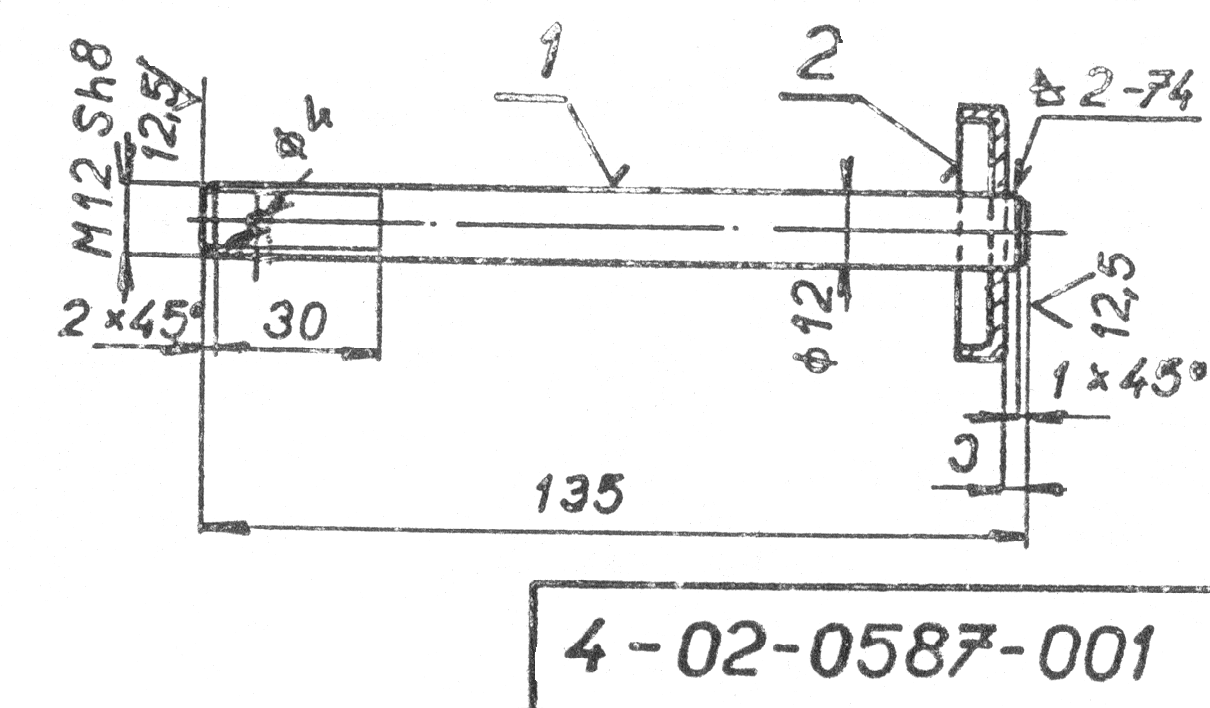

Болт с чашечкой 4-02-0587-001
Большой мостик 3-02-5020-011

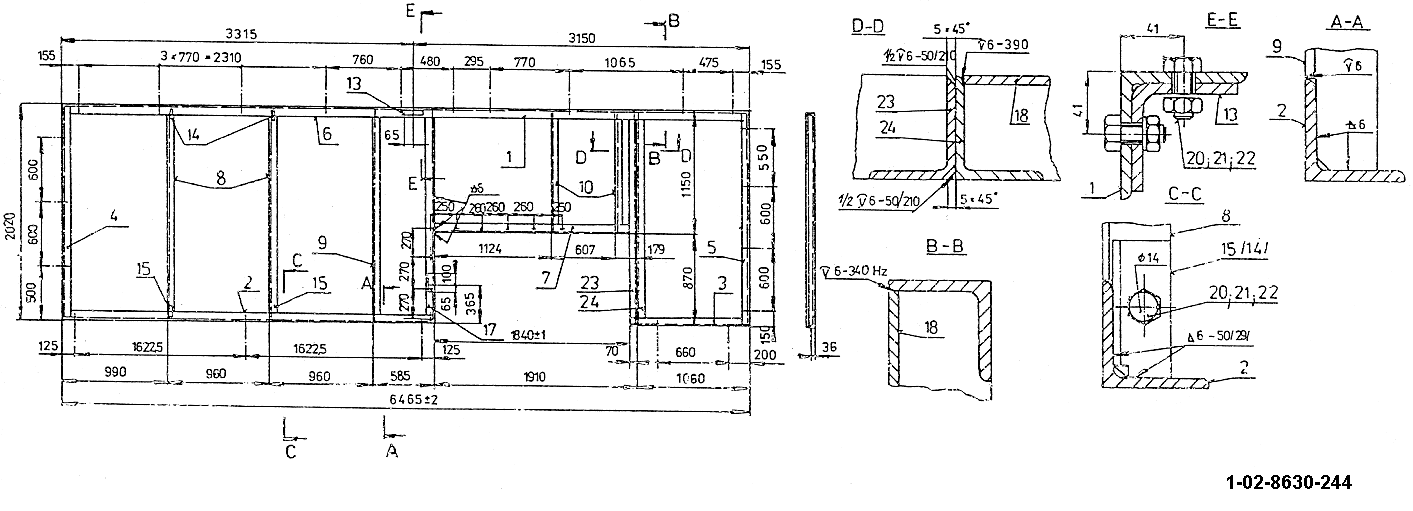

Борт левый 1-02-8630-244

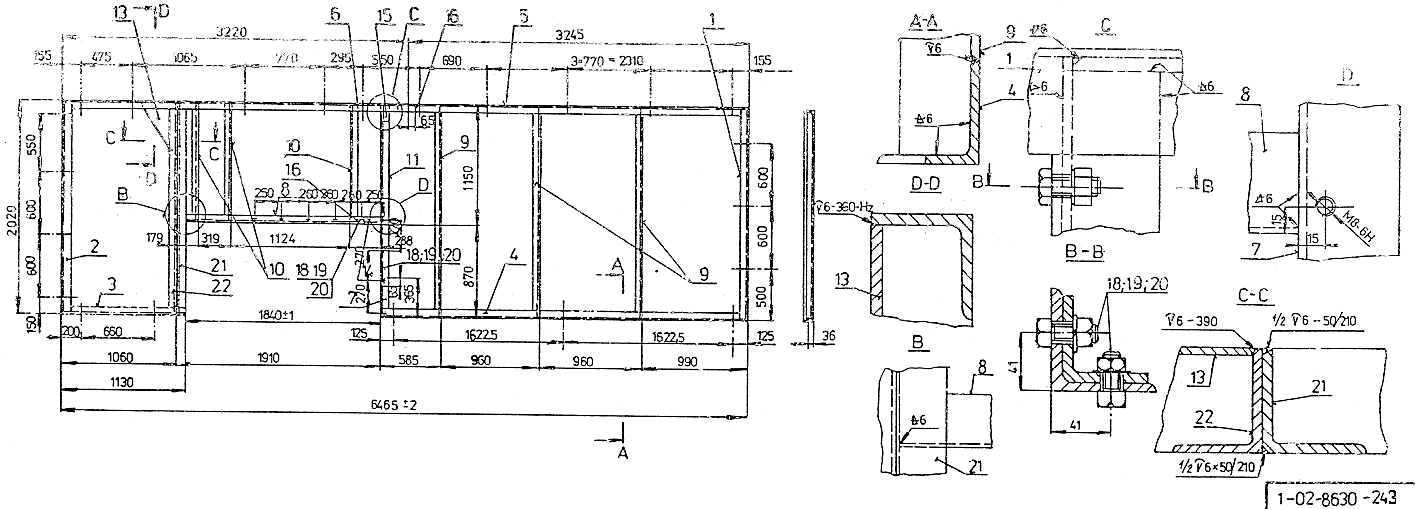

Борт правый 1-02-8630-243

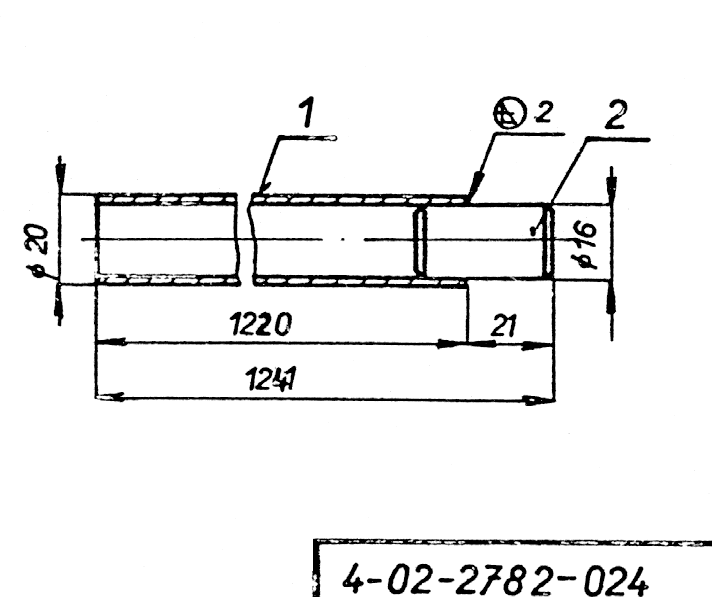

Вал 1 4-02-2782-024

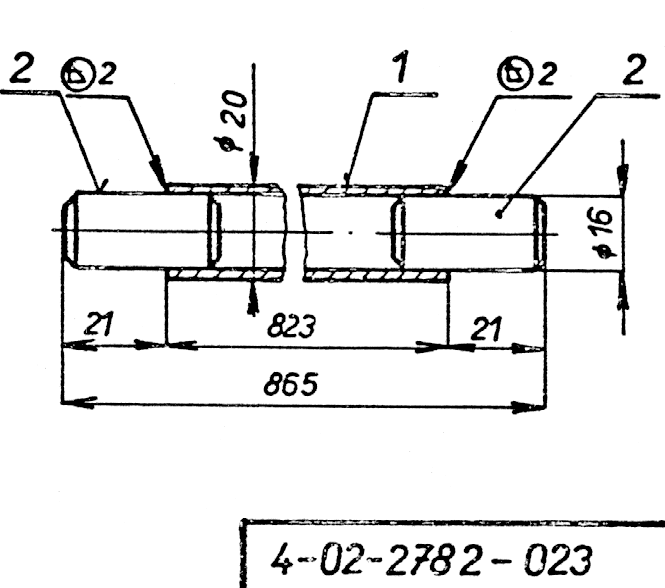

Вал 2 4-02-2782-023
Вал муфт 1-18-8310-029
Вал полный 1-02-2977-009

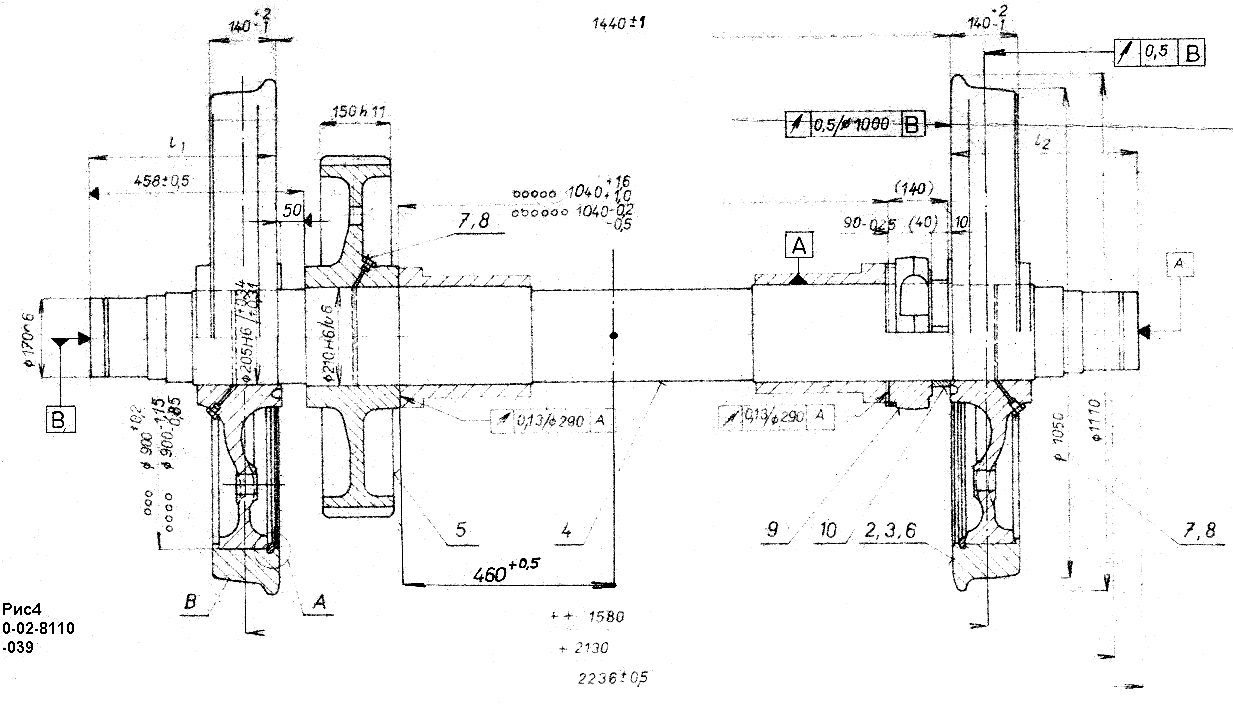

Ведущая колесная пара- шир.кол.1524 мм 0-02-8110-039
Вентилятор Ф 1000 мм 1-02-8430-017
Вентилятор Ф 630 с укладкой 1-02-8430-103

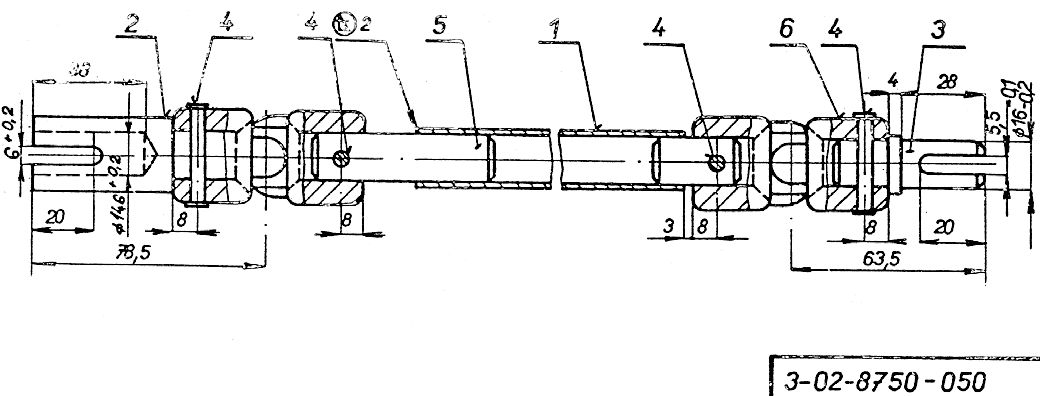

Вертикальный вал 3-02-8750-050

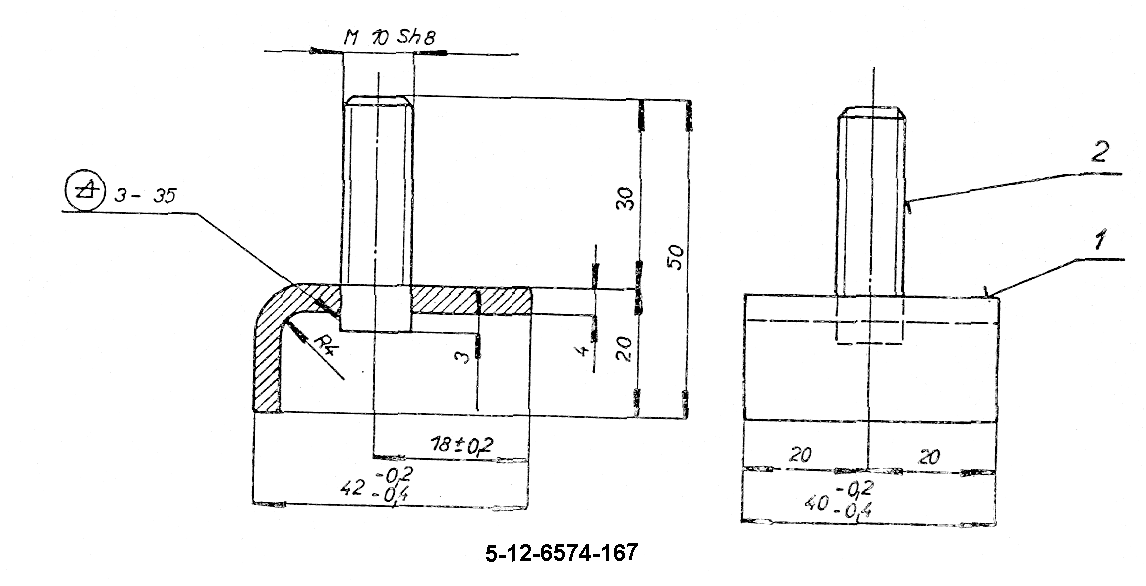

Верхний захват 5-12-6574-167
Верхняя плита 3-02-7235-149

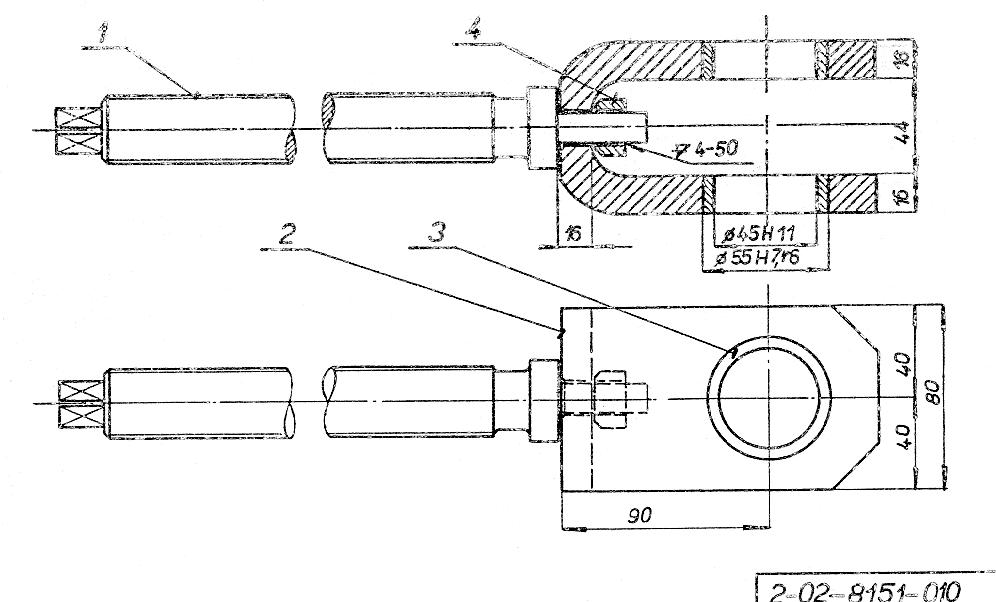

Вилка 2-02-8151-010
Вилка с подшипником левая 3-02-1291-019
Вилка с подшипником правая 3-02-1291-018

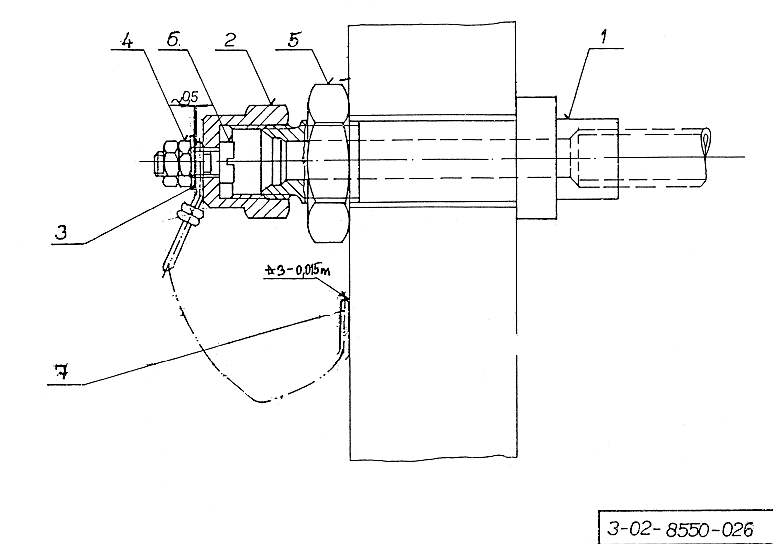

Включение регуляции 3-02-8550-026

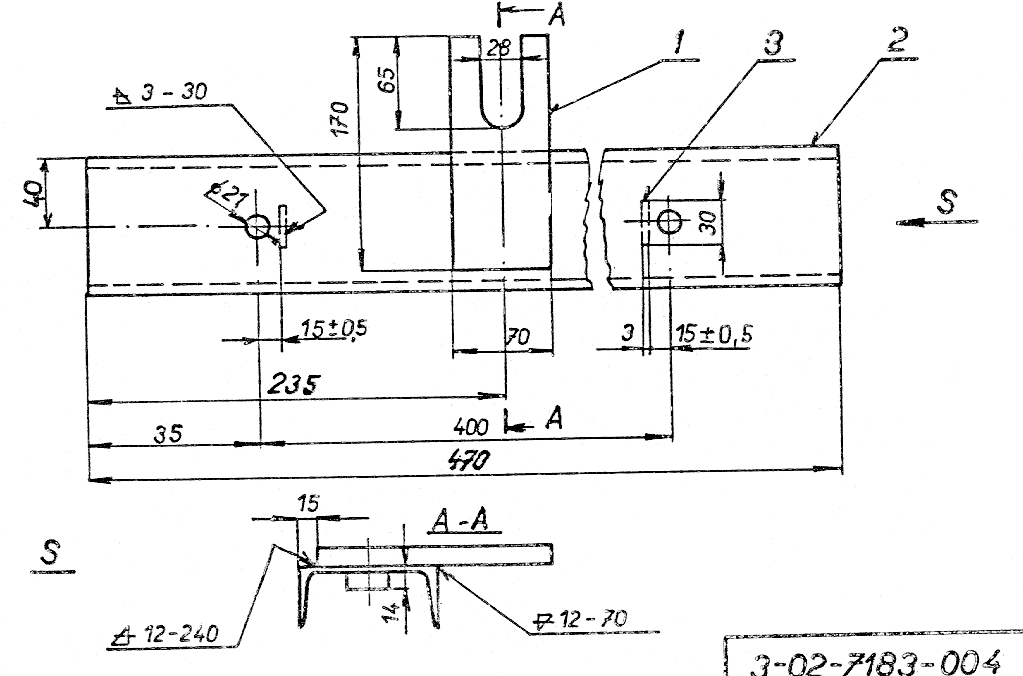

Внешний угольник 3-02-7183-004
Внутренний угольник 3-02-7183-005
Водоотопление 0-02-8490-115

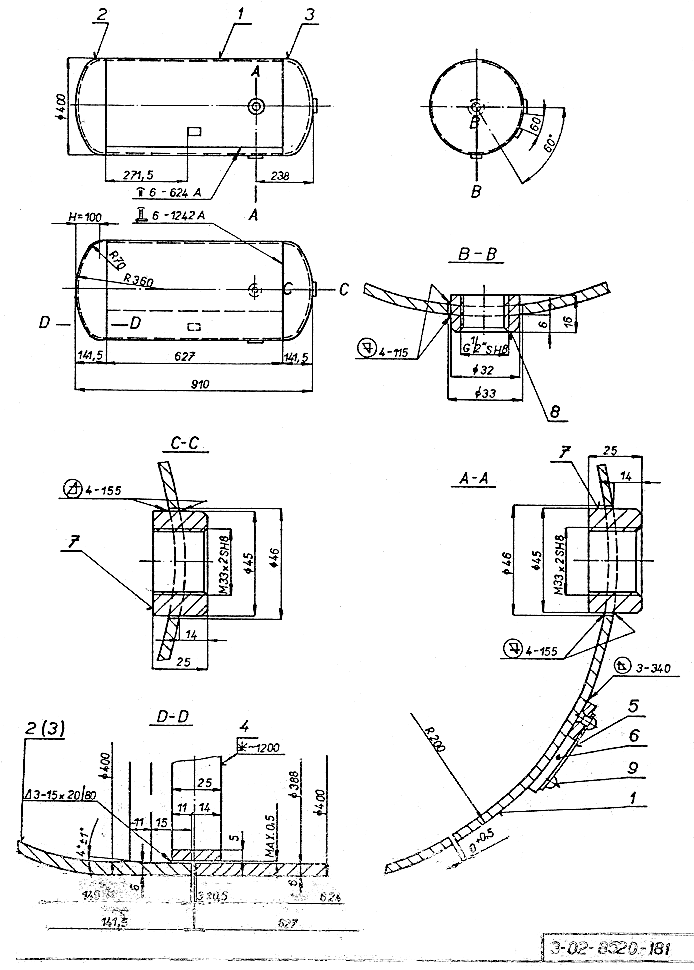

Возд.рез.100 л 3-02-8520-181

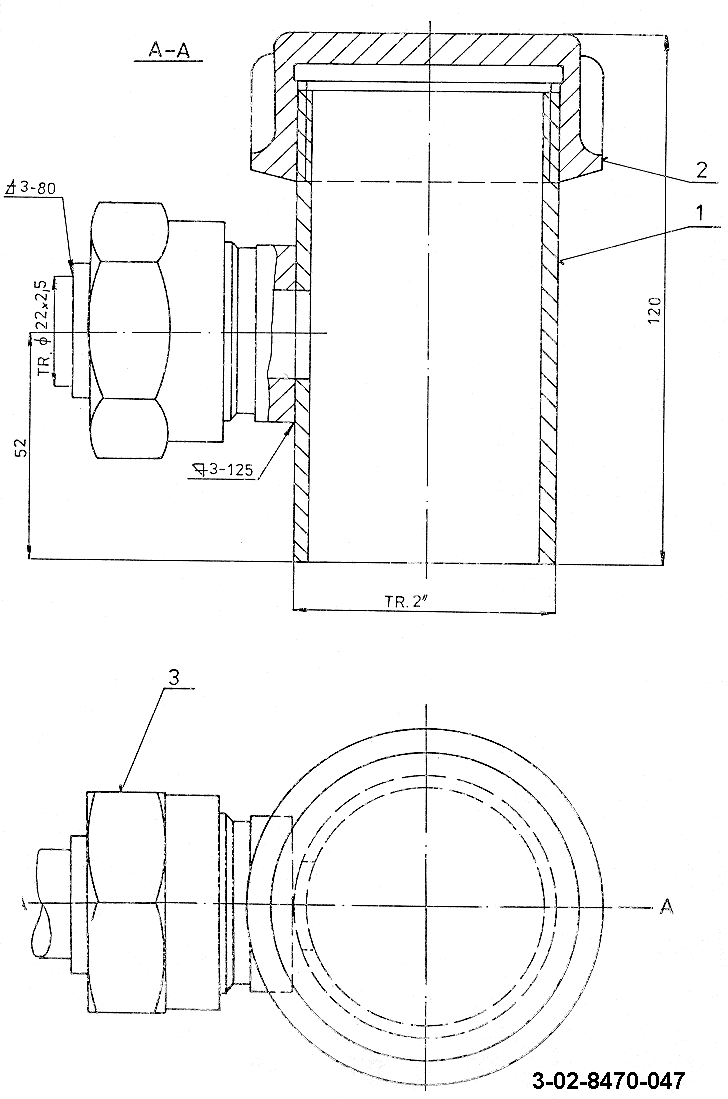

Воздухоохладитель 3-02-8470-047
Воздухопровод 0-02-8480-073

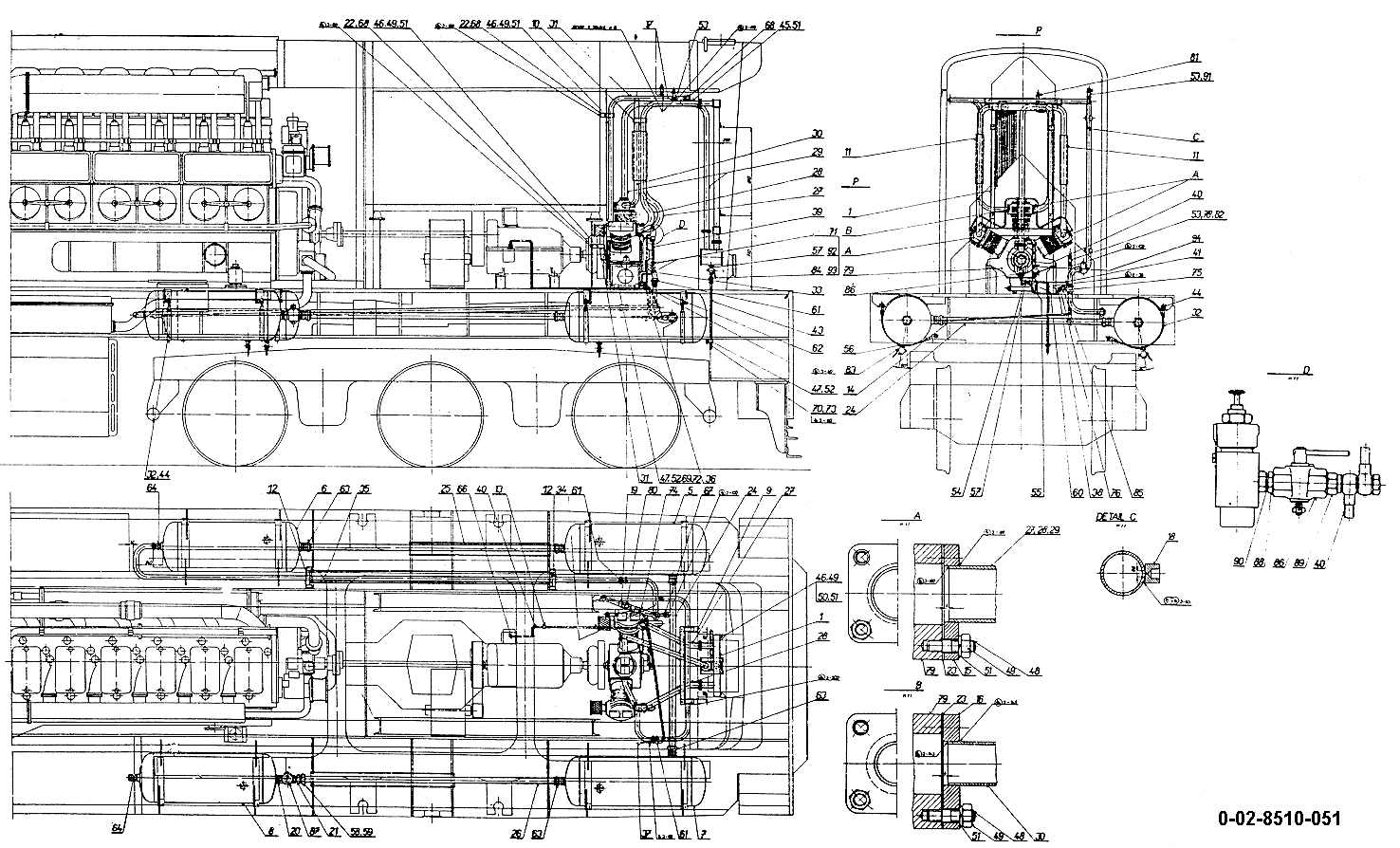

Воздухопровод компрессора с охладителями 0-02-8510-051

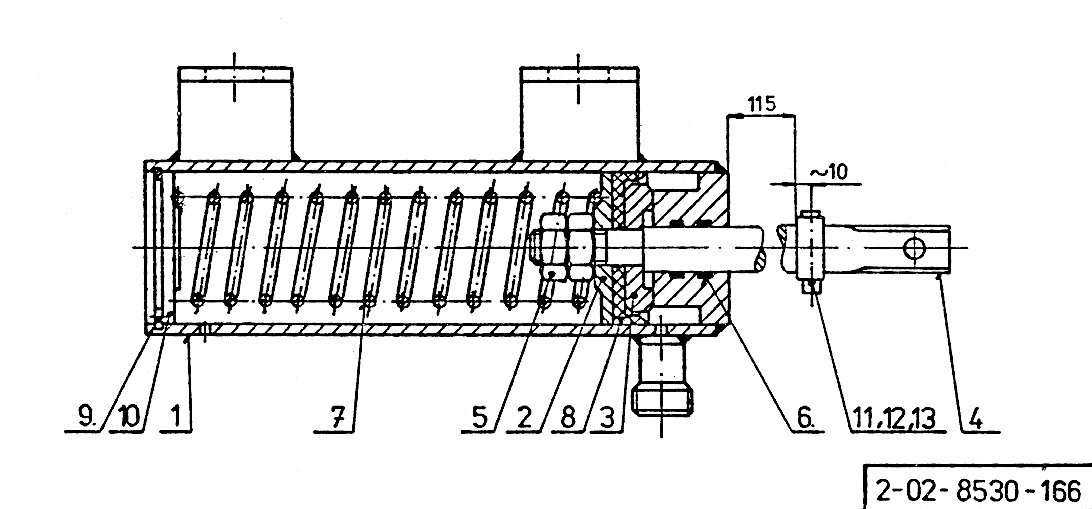

Воздушный цилиндр 2-02-8530-166

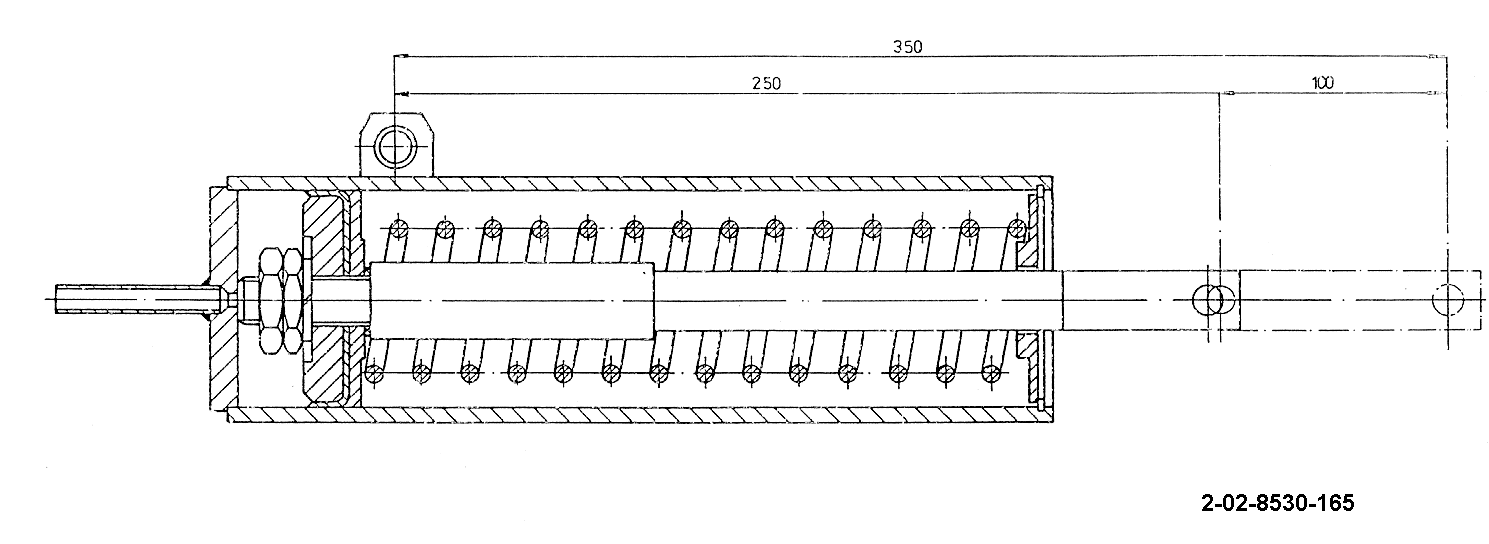

Воздушный цилиндр жалюзи 2-02-8530-165

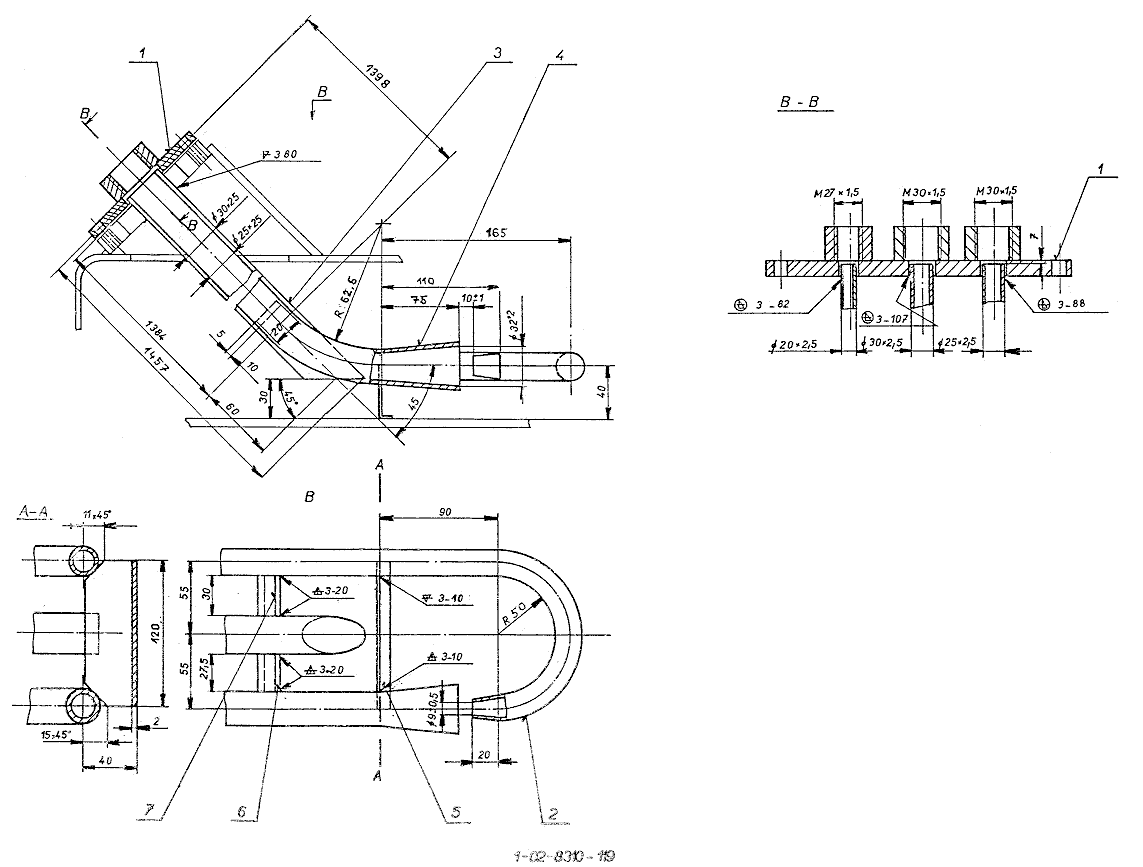

Всасывающее устройство 1-02-8310-119
Вспом.возд.рез. 20 л 2-02-8520-183

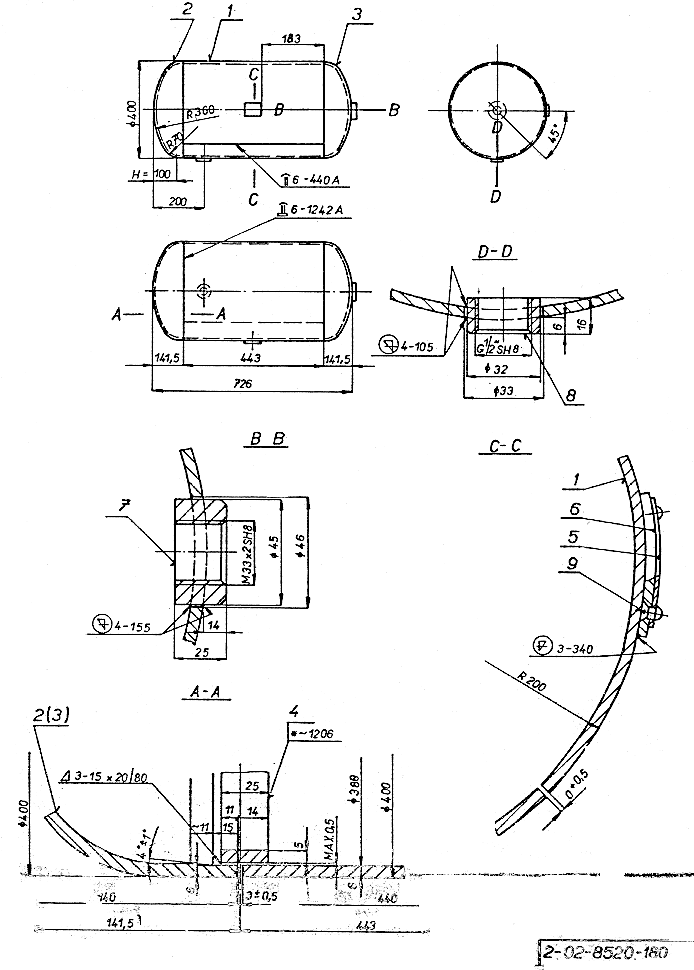

Вспом.возд.рез. 78 л 2-02-8520-180
Вставка 4-02-7235-557

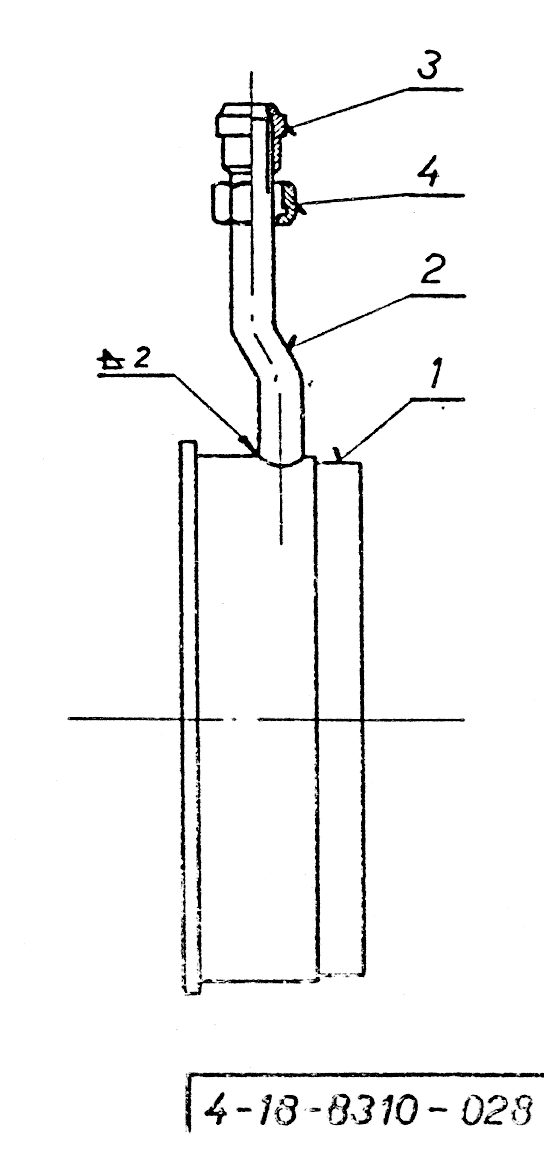

Втулка с трубкой 4-18-8310-028
Входной штуцер 3-02-8450-030
Входной штуцер 3-02-8450-037

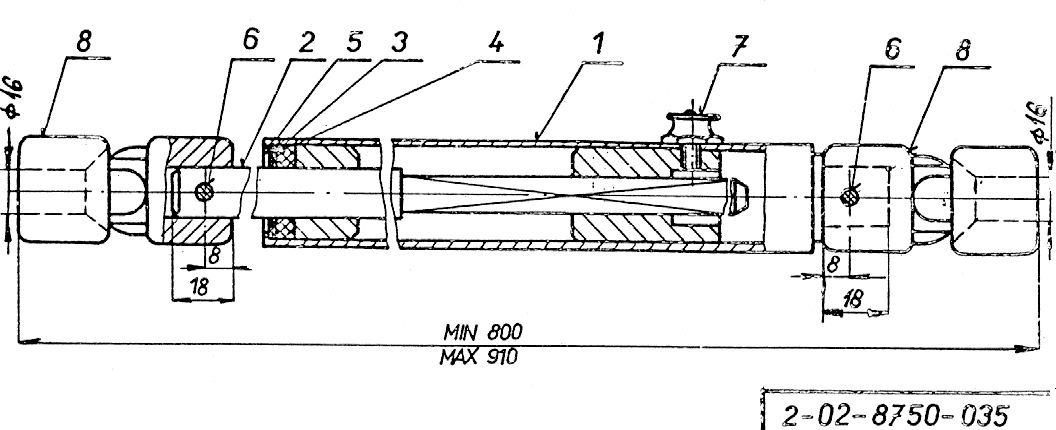

Выносной вал 2-02-8750-035

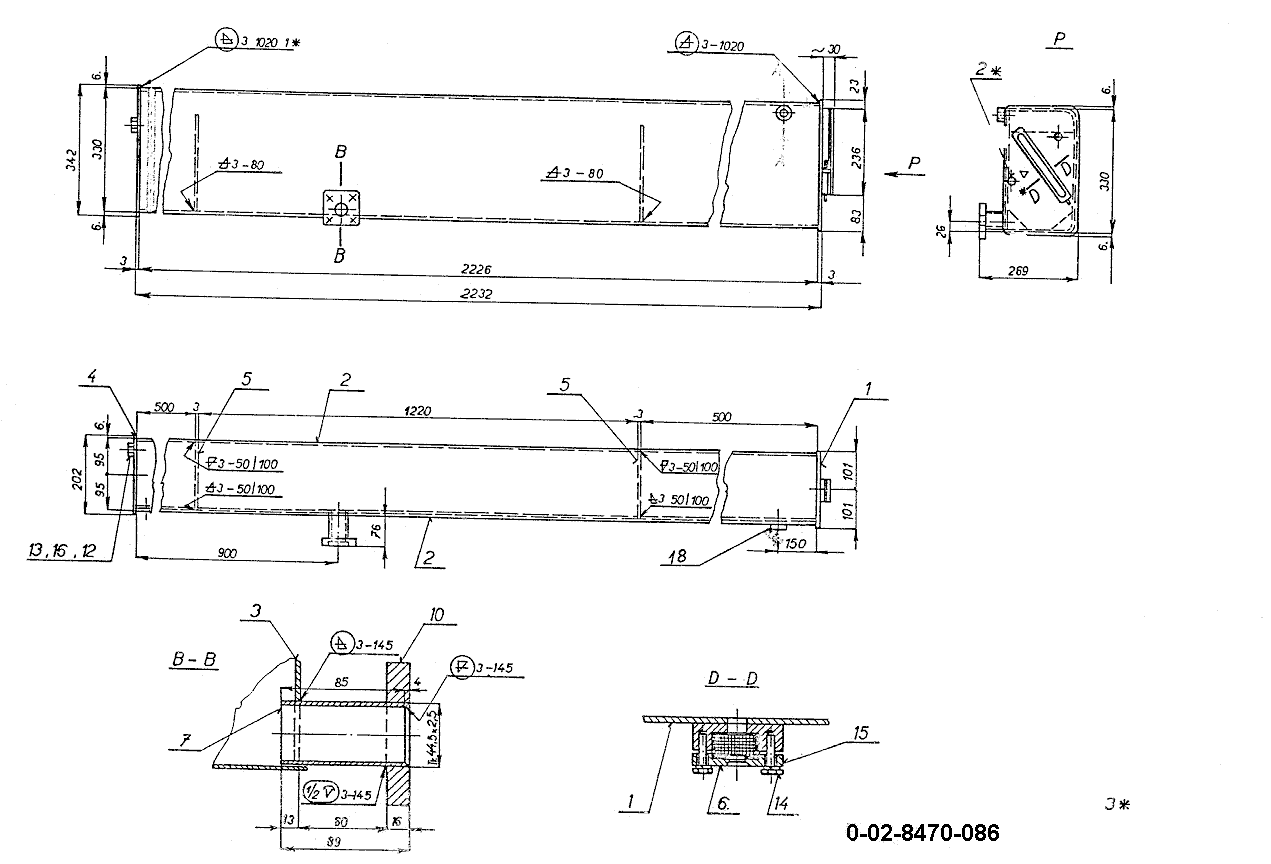

Выравнивающ.бак левый 0-02-8470-086

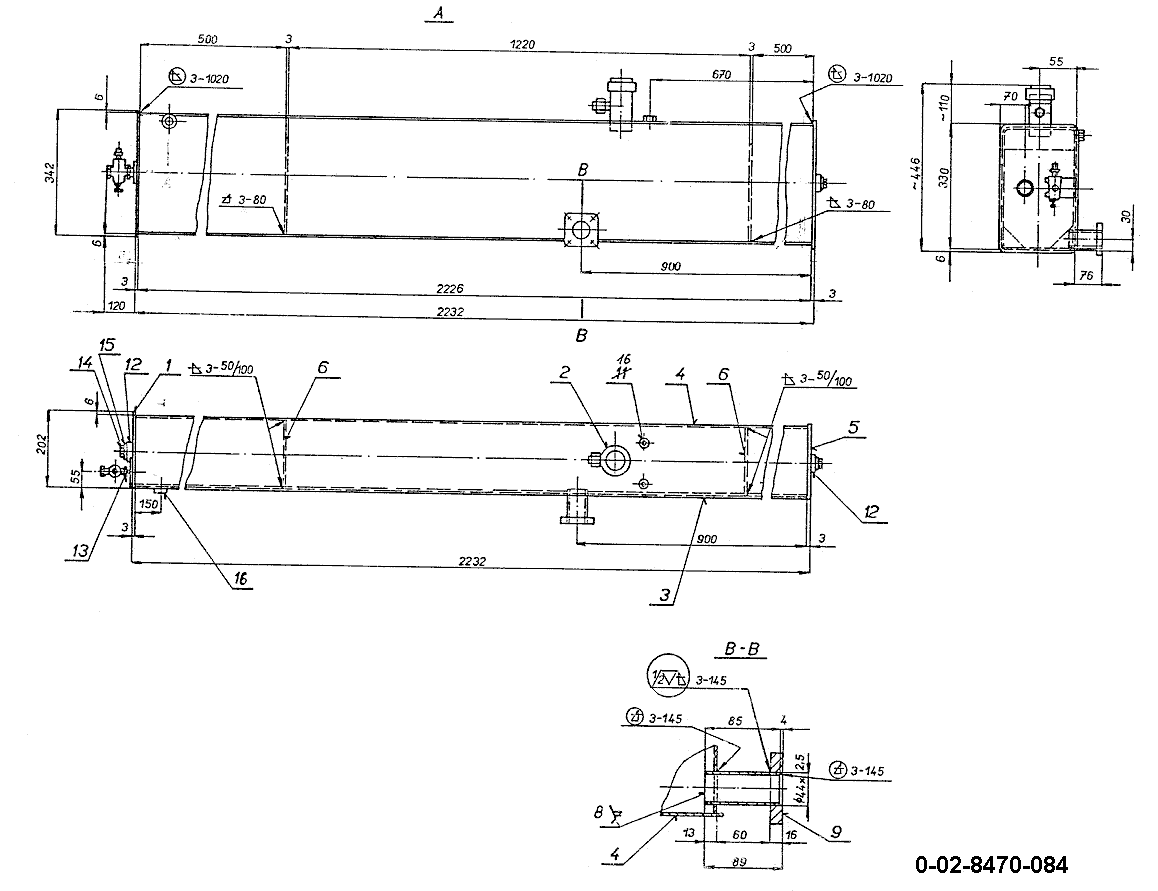

Выравнивающий бак прав. 0-02-8470-084

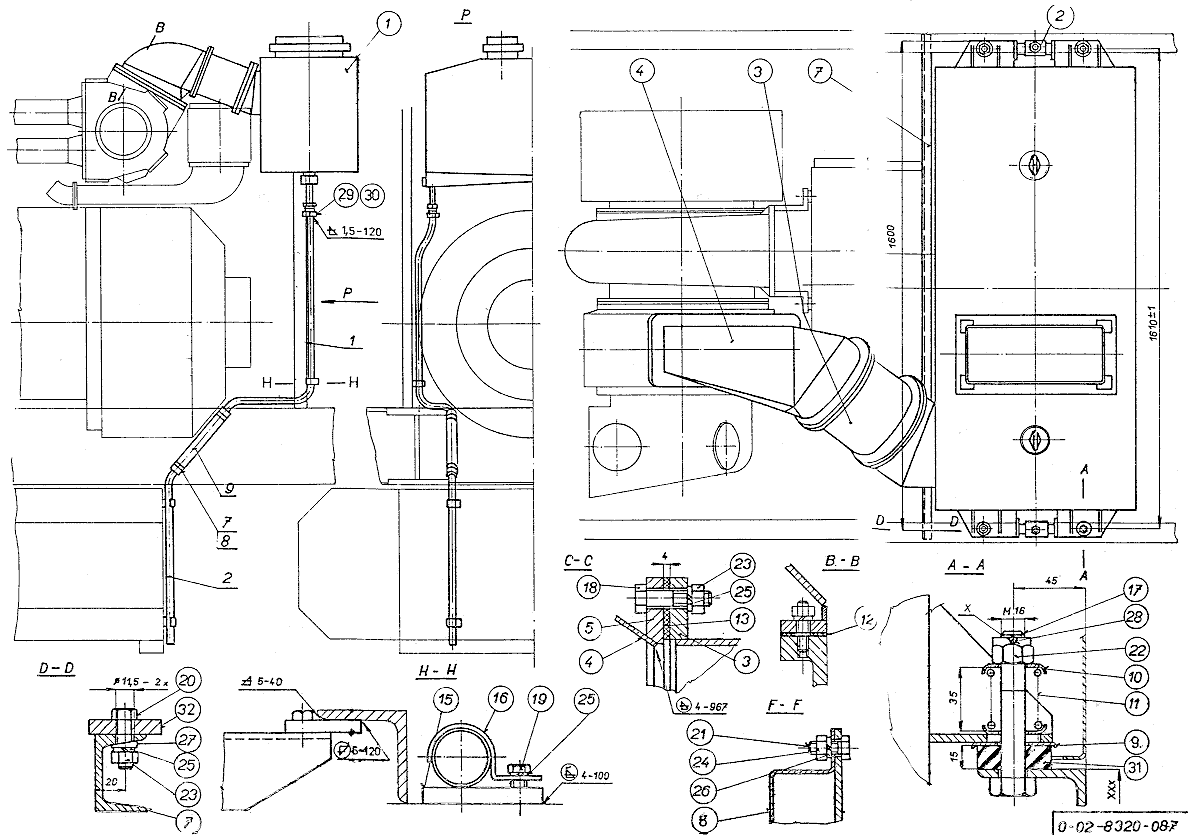

Выхлоп с глушителем 0-02-8320-087

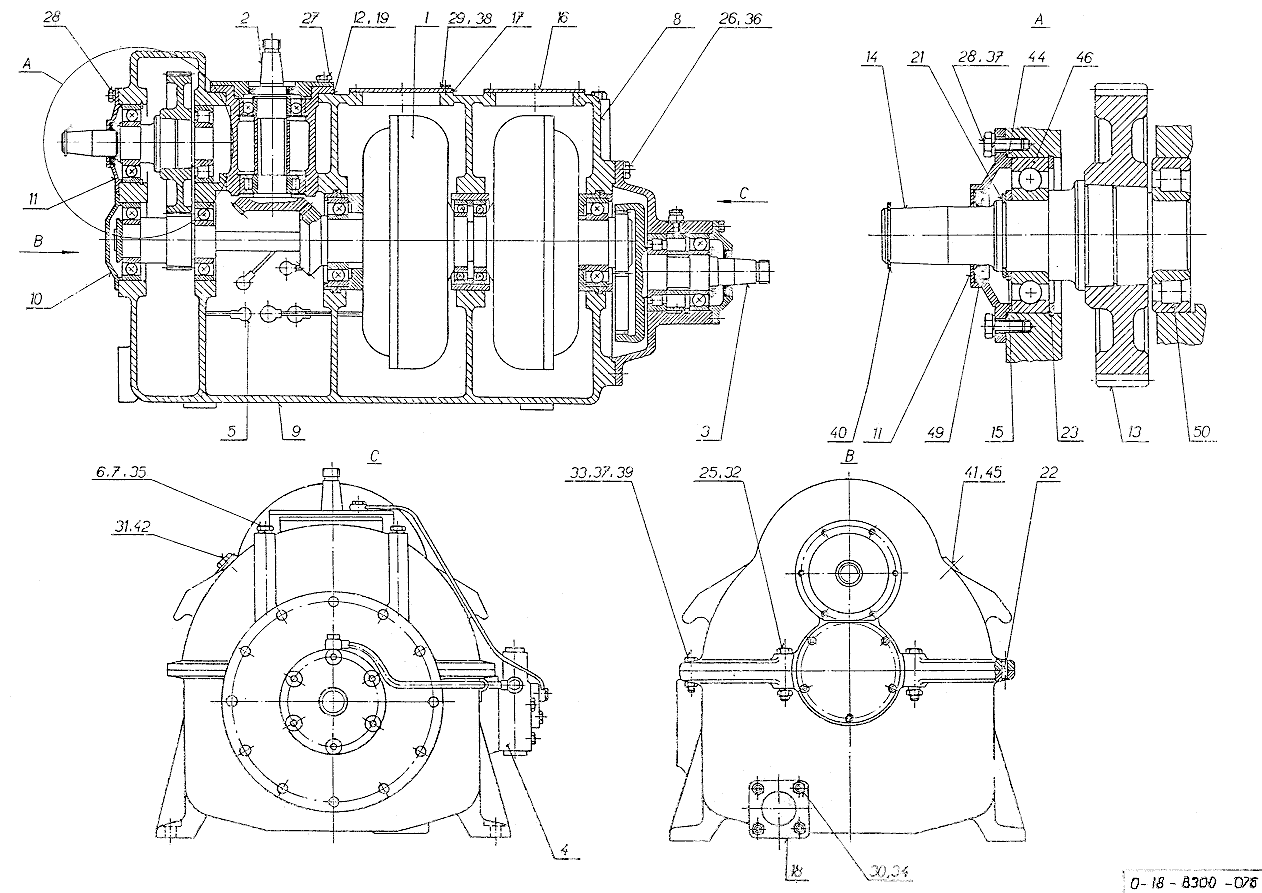

Гидромехан.коробка передач ГВК для вспом.привода 0-18-8300-076
Главный возд. резервуар задний левый 250 л 2-02-8520-177
Главный возд.резервуар задний правый 250 л 2-02-8520-195
Главный возд.резервуар левый передний 250 л 2-02-8520-176
Главный возд.резервуар прав.передний 250 л 2-02-8520-178

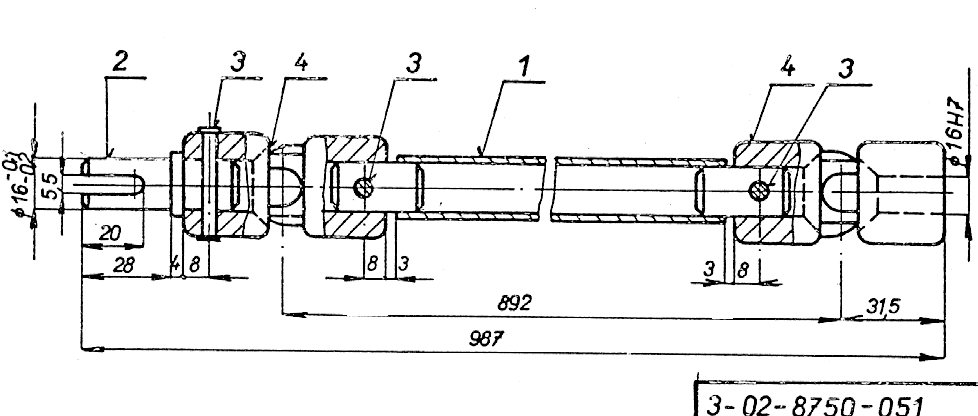

Горизонтальный вал 3-02-8750-051

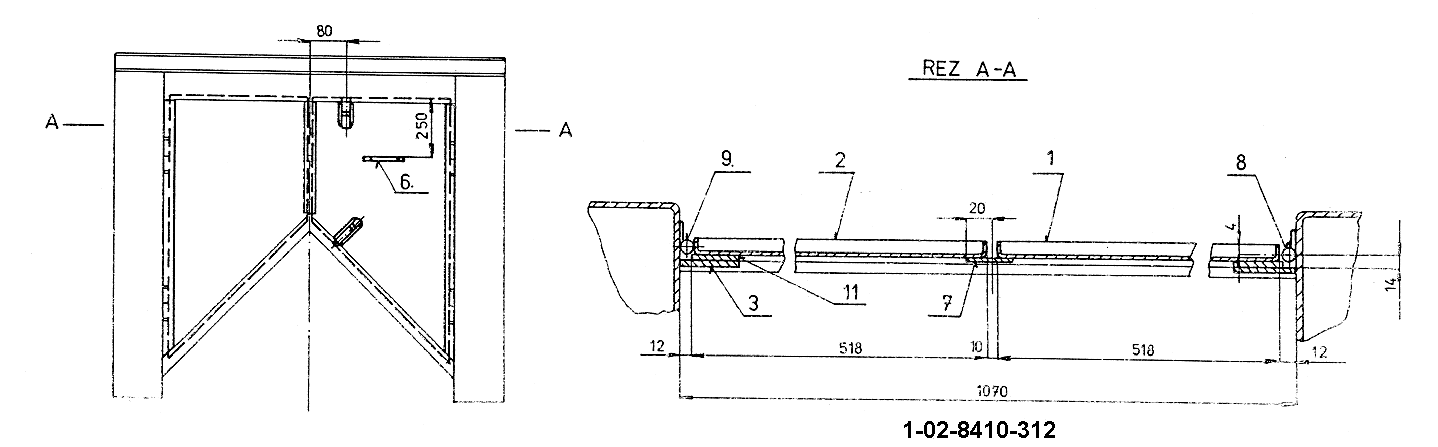

Двери передние 1-02-8410-312

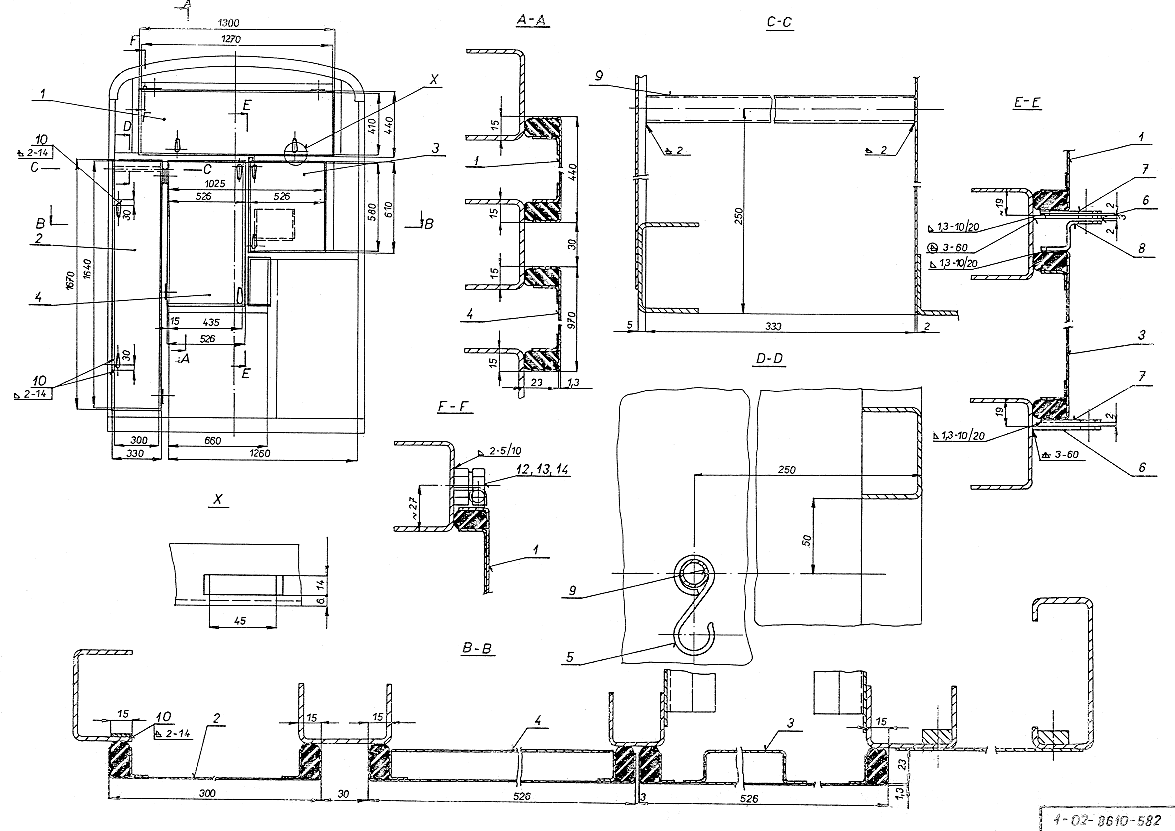

Двери шкафов 1-02-8610-582
Дверь левая 1-02-8630-220

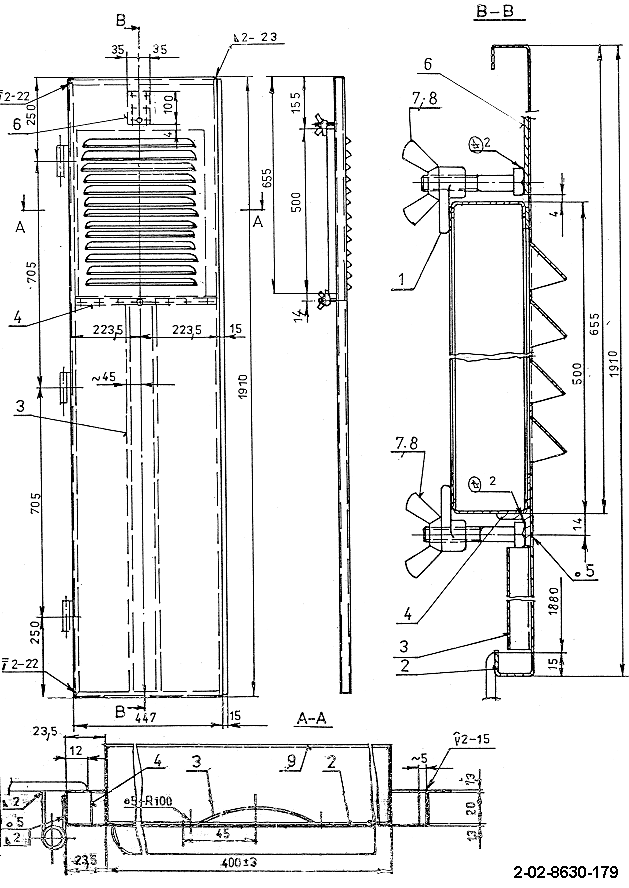

Дверь левая 2-02-8630-179
Дверь левая 2-02-8630-180
Дверь на площадку 0-02-8610-498

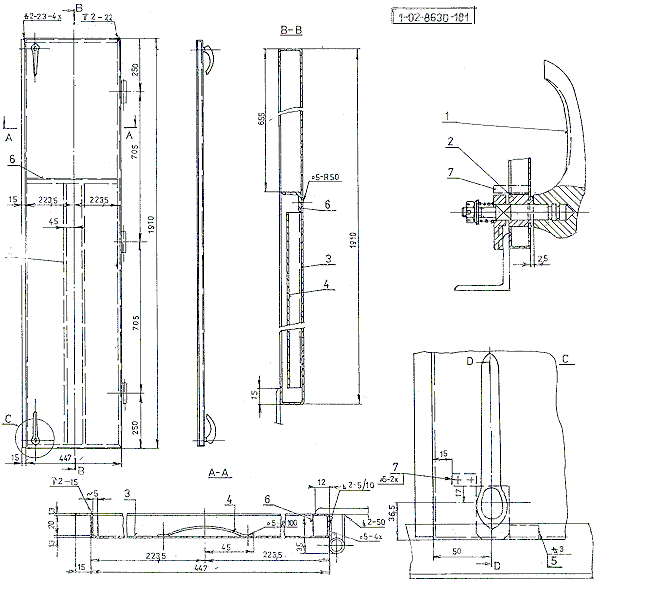

Дверь правая 1-02-8630-181

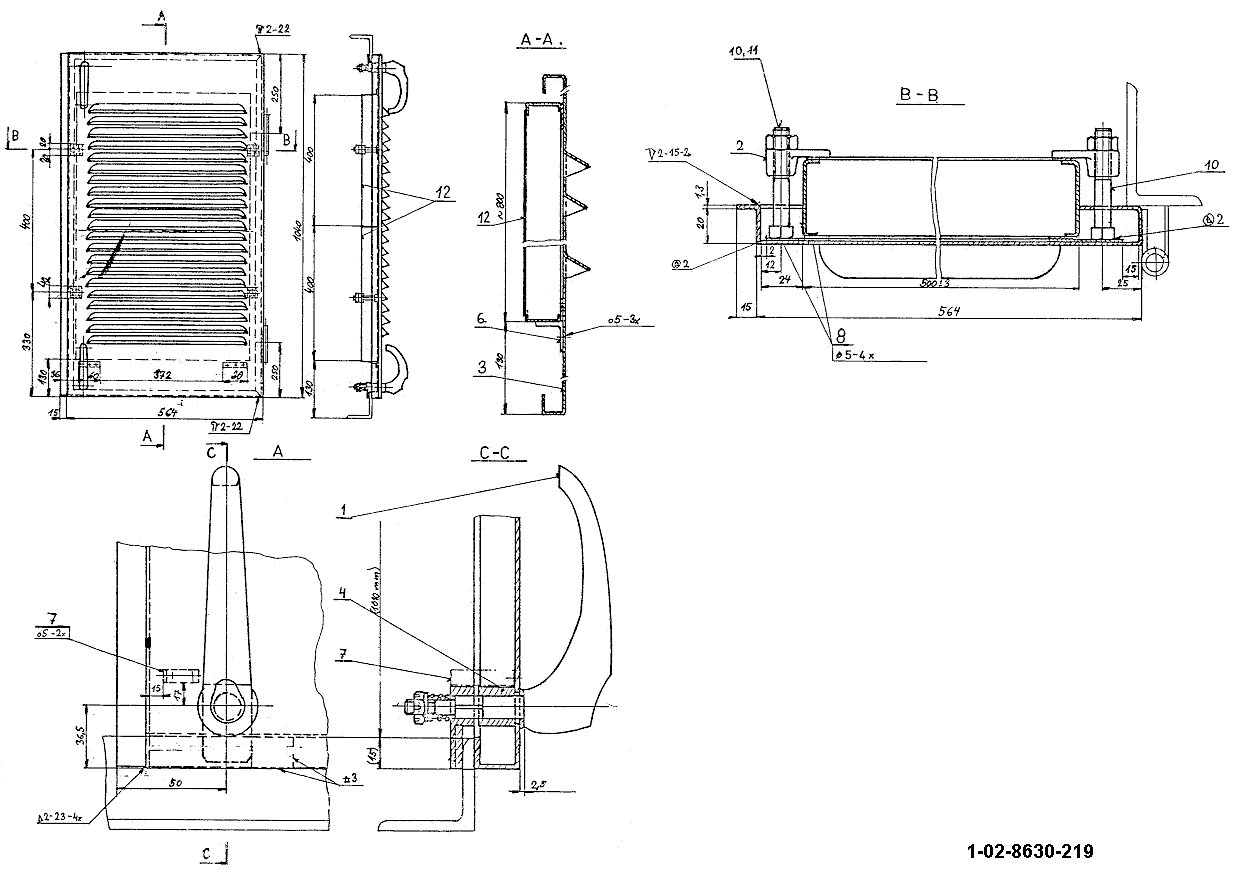

Дверь правая 1-02-8630-219

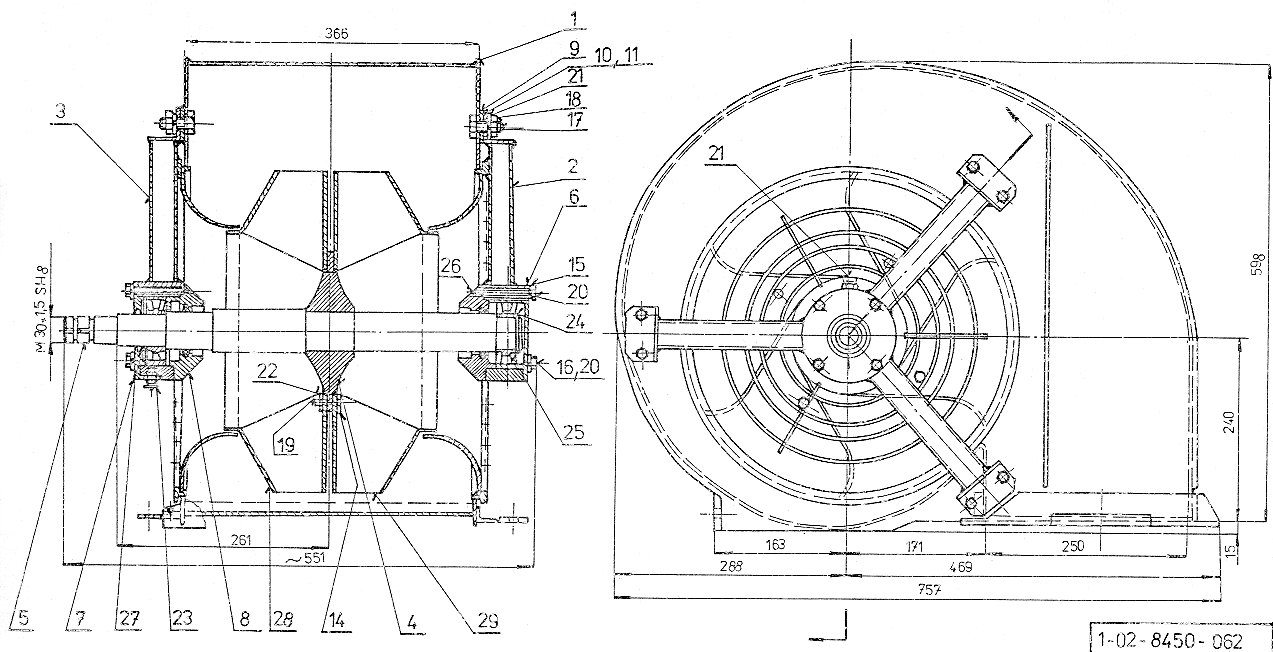

Двухсторонний всасывающ.клапан ф 400 1-02-8450-062
Держат.огнетушит.снегов. 3-02-8770-047
Держатель 4-02-7235-452
Держатель 4-02-8522-003
Держатель зажима 3-02-7235-144
Держатель зажима 4-02-7235-071

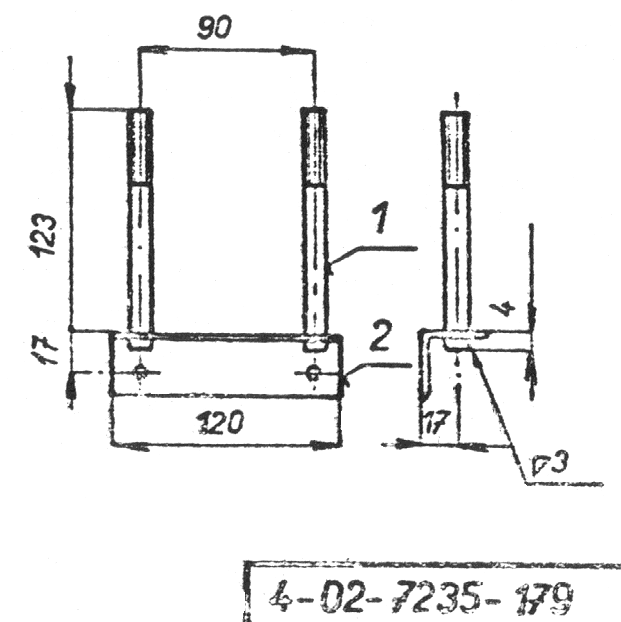

Держатель зажима 4-02-7235-179

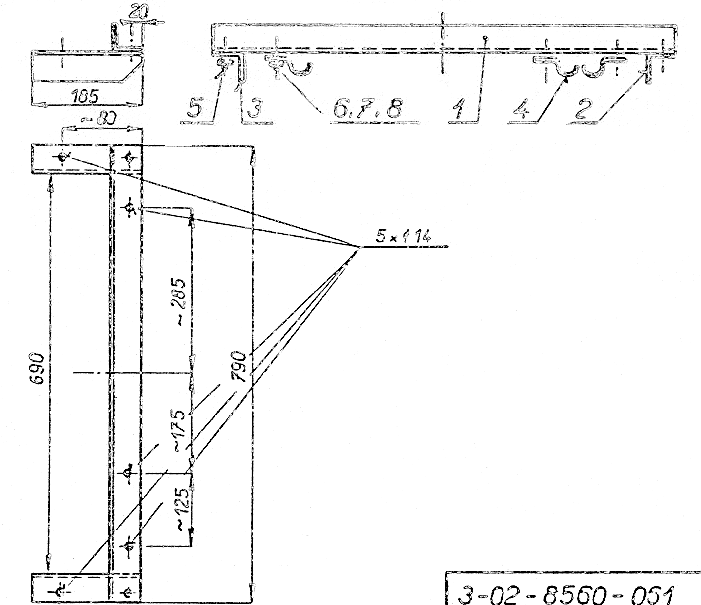

Держатель захватов 3-02-8560-061
Держатель левый 4-02-7250-128
Держатель правый 4-02-7250-129
Держатель приборов ( нет черт.) 2-02-7236-083
Держатель приборов 3-02-7236-084

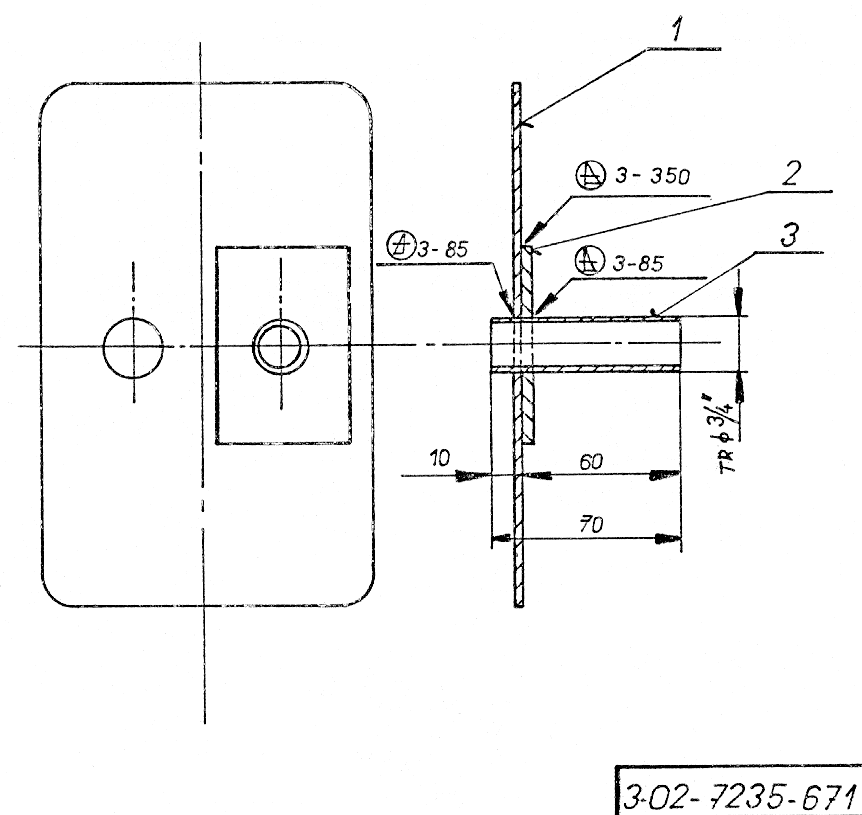

Днище заднее 3-02-7235-671

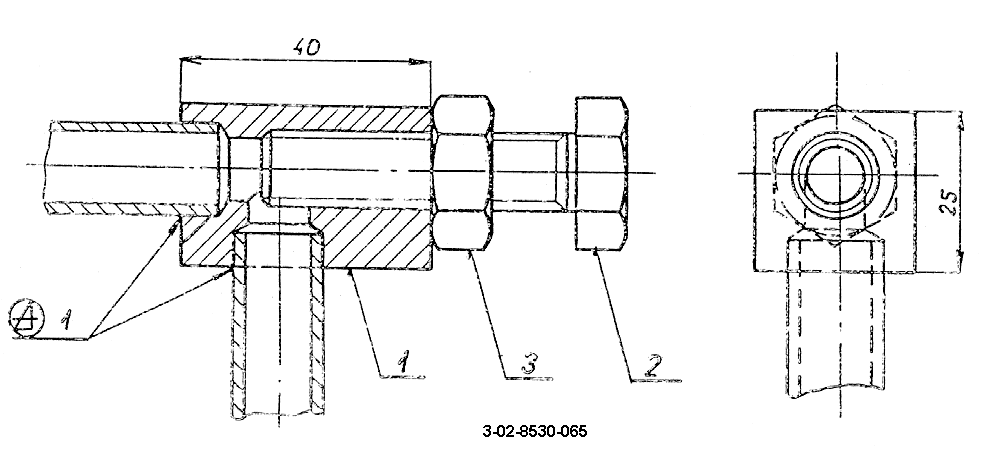

Дросселир.песоч.труб. 3-02-8530-065

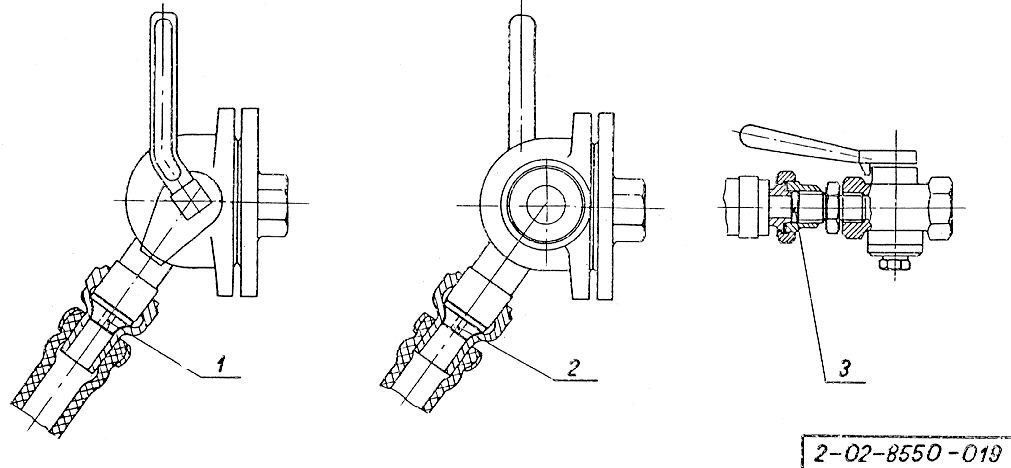

Дросселир.трубопровод. 2-02-8550-019

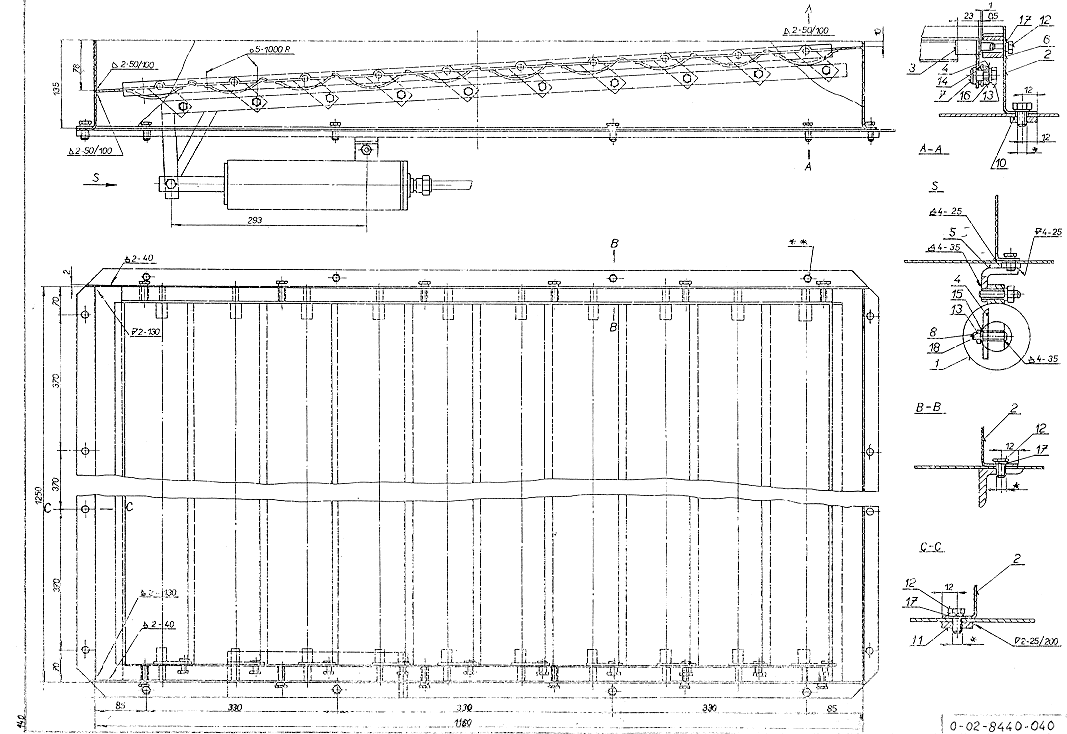

Жалюзи вентилятора 0-02-8440-040
Жалюзи вентилятора ф 630 0-02-8440-041
Желтый фильтр 4-02-8800-057
Задн.крыша средн.капота 1-02-8630-128
Заднее днище бака 3-02-8470-085
Заднее место машиниста ( нет черт.) 0-02-8610-499

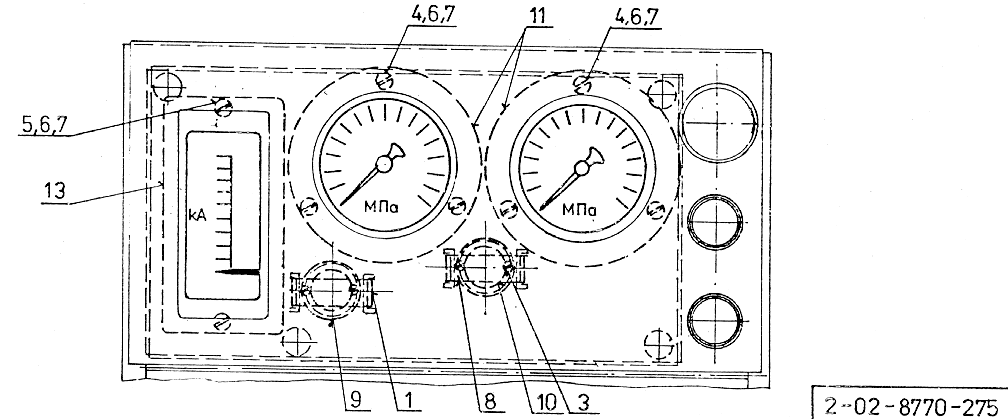

Заднее место машиниста 2-02-8770-275
Заднее сиденье для машиниста 2-02-8770-135

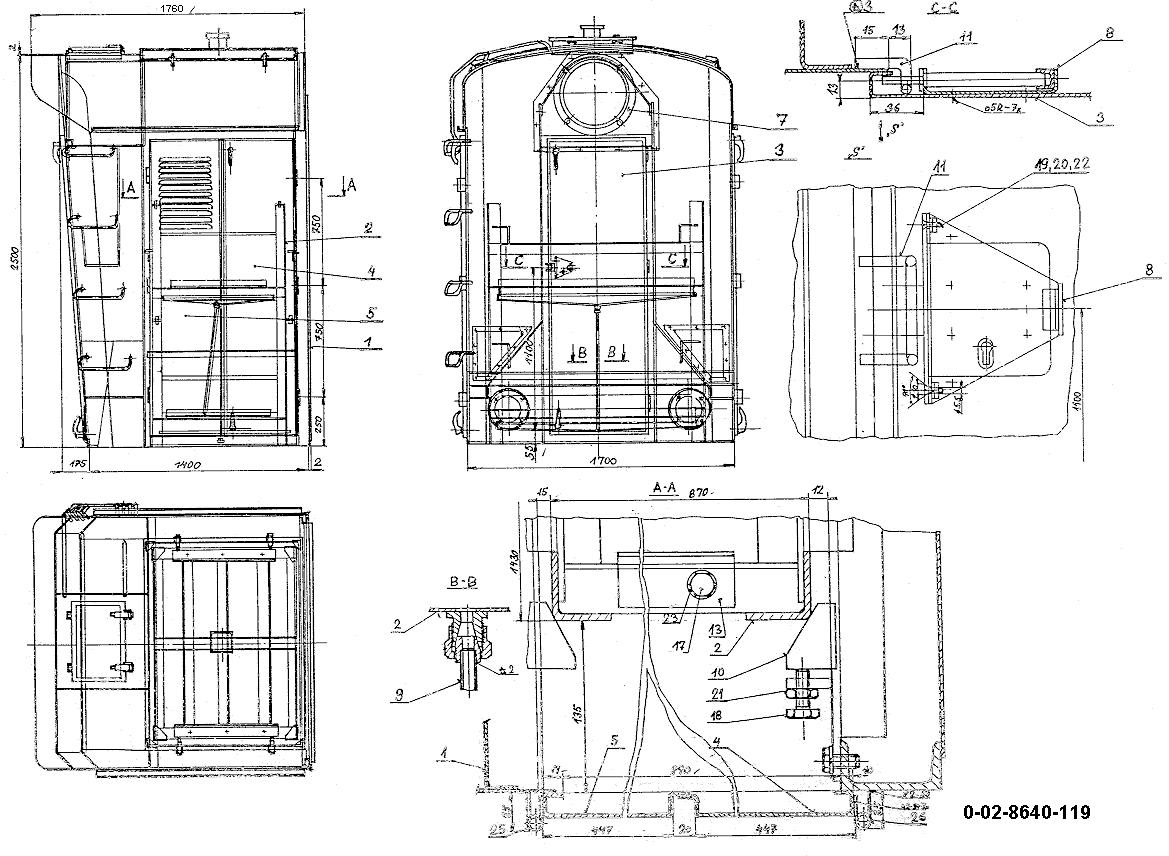

Задний капот 0-02-8640-119
Задняя вилка 3-02-1291-023

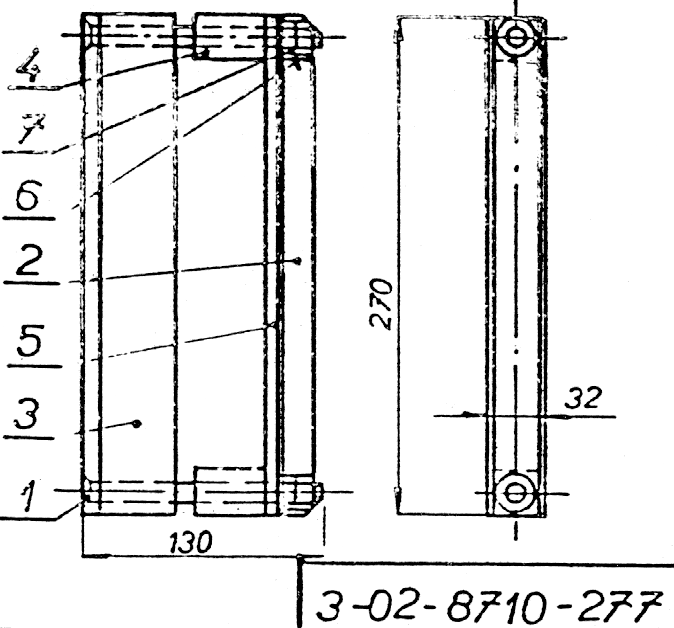

Зажим 3-02-8710-277
Зажим рукавных соедин. 2-02-8560-172

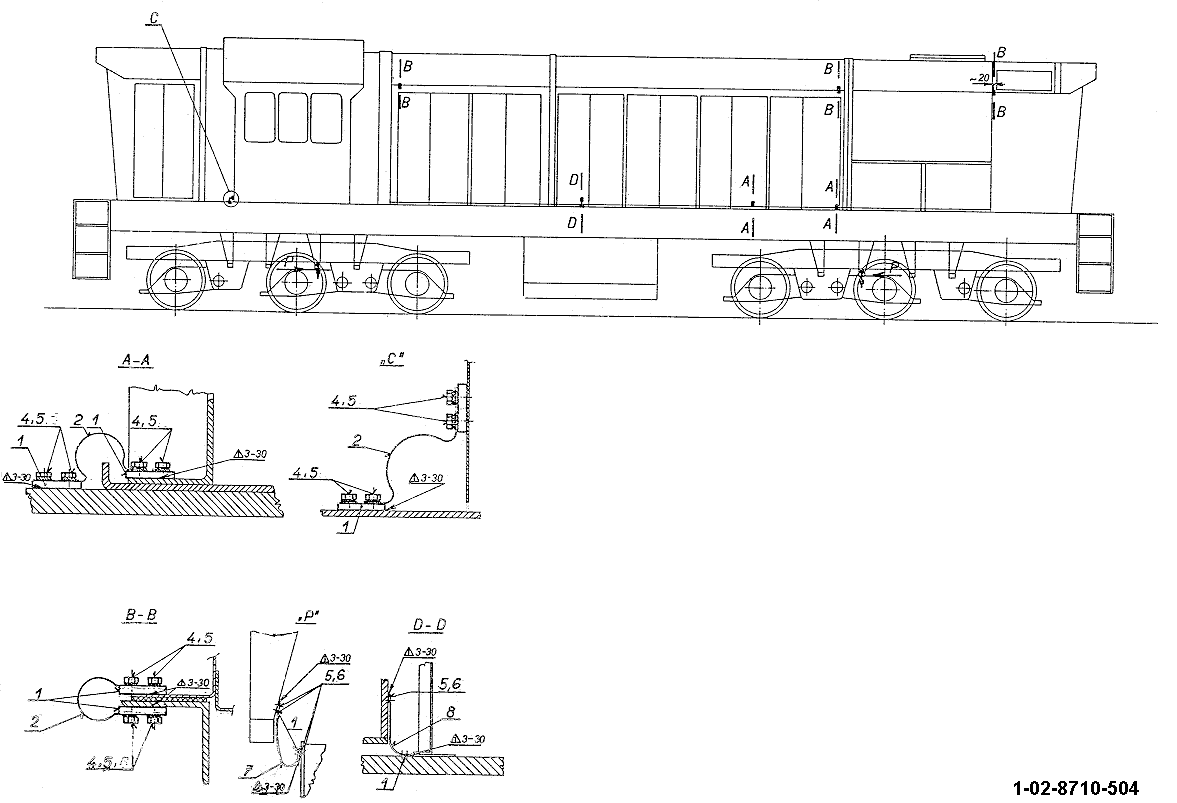

Заземление тепловоза 1-02-8710-504
Закрытие отверстий в раме 1-02-8560-167
Замок двери кабины (лев) 2-02-8610-609
Затвор двери капота 2-02-8630-016
Затвор двери ср.капота 2-02-8630-153

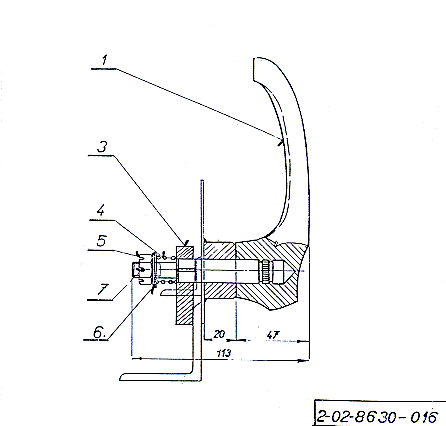

Затвор для двери среднего капота 2-02-8630-016
Затвор с фильтром 2-02-8310-129

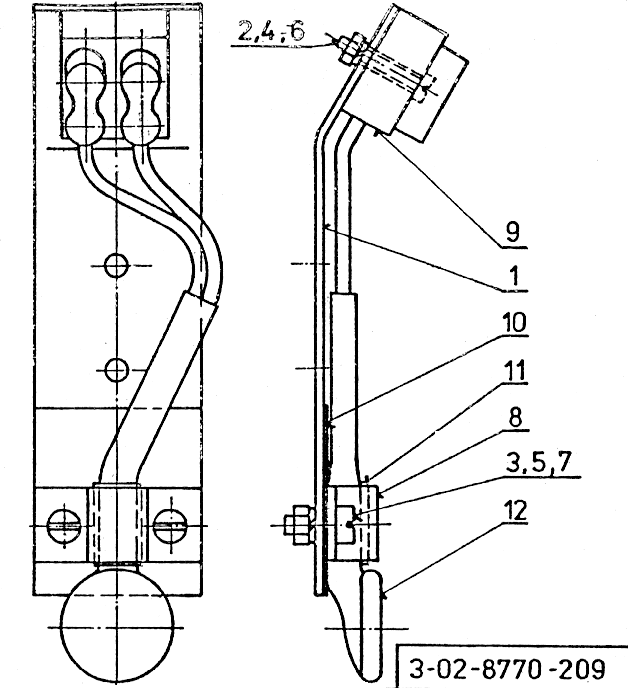

Извещатель температуры в сборе 3-02-8770-209
Изоляционная стена 1-02-8600-042
Изоляция трубки 3-02-8490-116

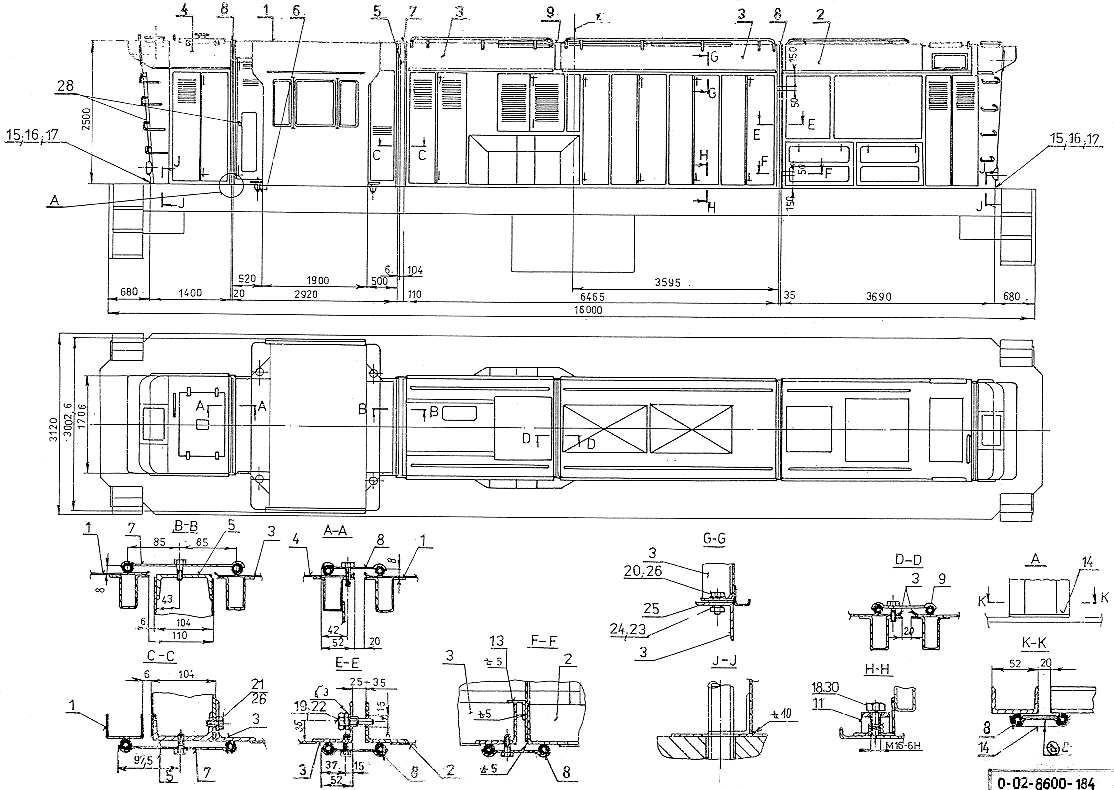

Кабина и капоты 0-02-8600-184
Кабина машиниста 0-02-8610-734

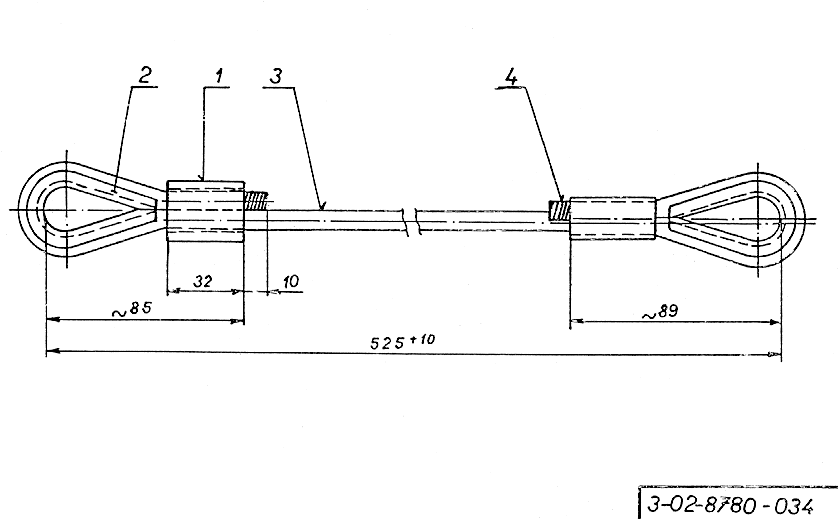

Канат I 3-02-8780-034
Канат I I 3-02-8780-035
Каплеотбойник 2-02-5977-011
Каркас сидения 2-02-8659-002
Клапан 3-02-5740-000

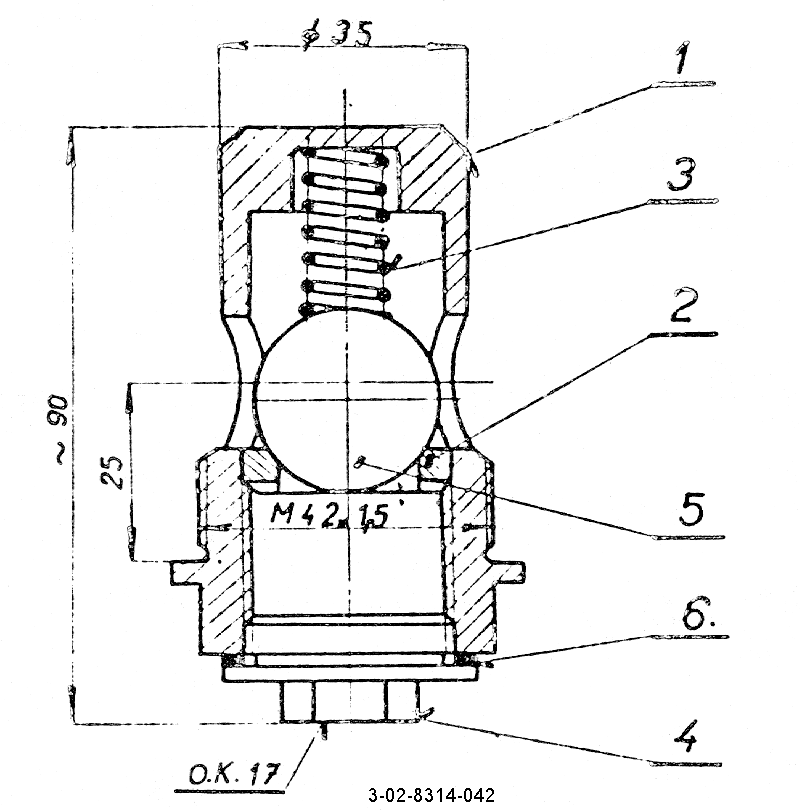

Клапан выпуска шлама 3-02-8314-042
Кожух 4-02-1821-195
Кожух верхний 2-02-8800-118

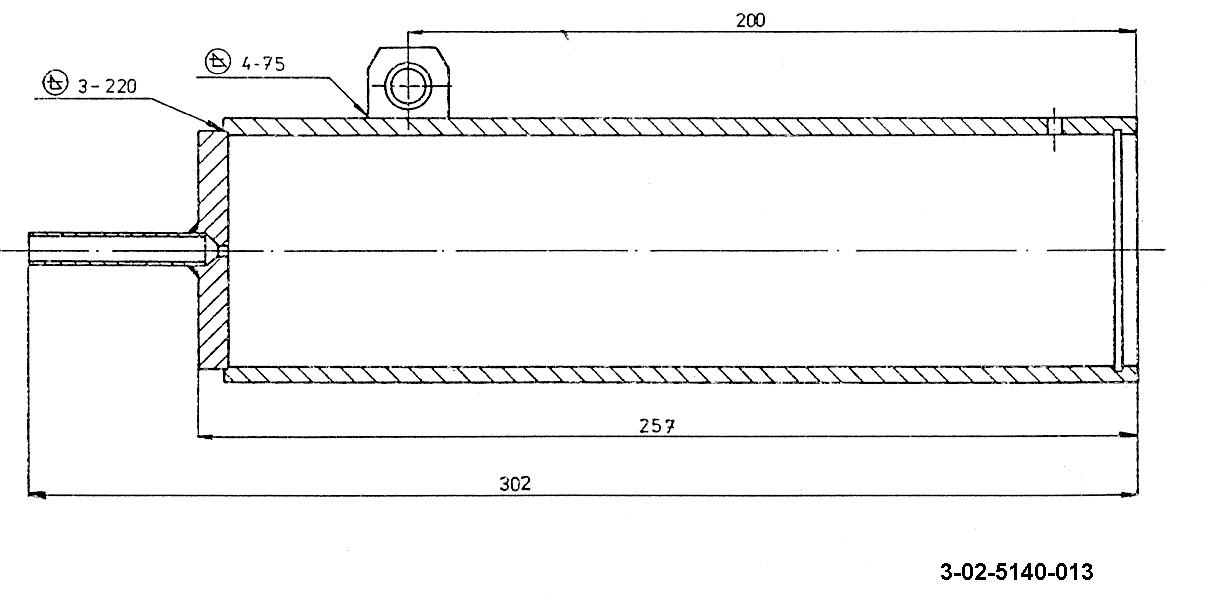

Кожух возд.цилиндра 3-02-5140-013

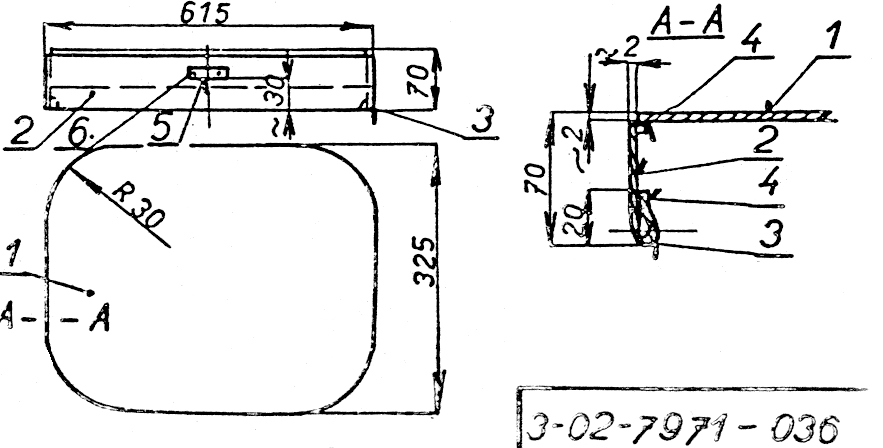

Кожух выхлопа 3-02-7971-036
Кожух жалюзи 2-02-8800-114
Кожух жалюзи I 2-02-8800-115

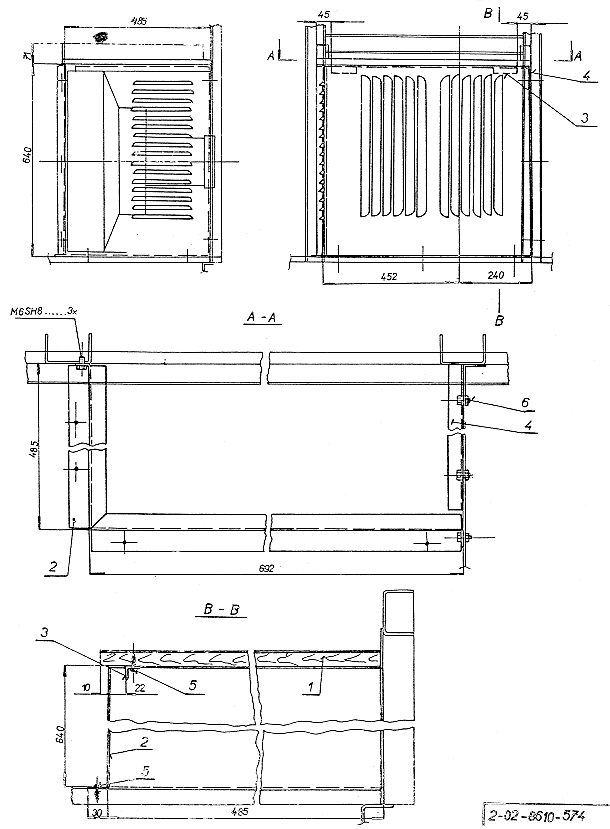

Кожух калорифера 2-02-8610-574
Кожух кардан.шарнира 3-02-8300-105
Кожух коробки 3-02-7235-275
Кожух приборов 3-02-8610-595
Кожух ремней 1-02-8360-014

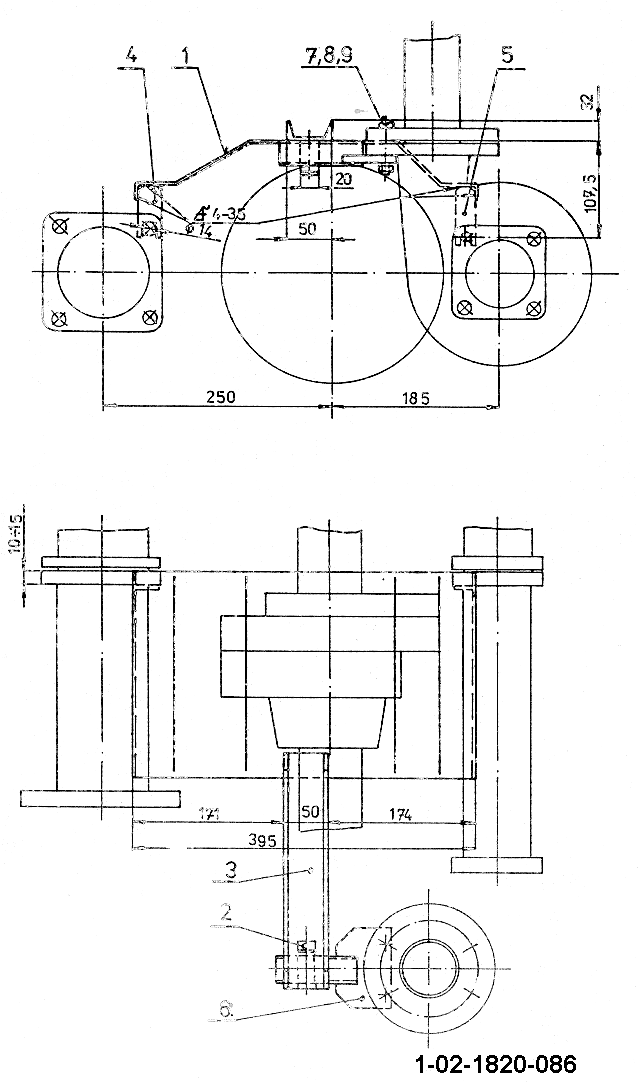

Кожух соединения 1-02-1821-086

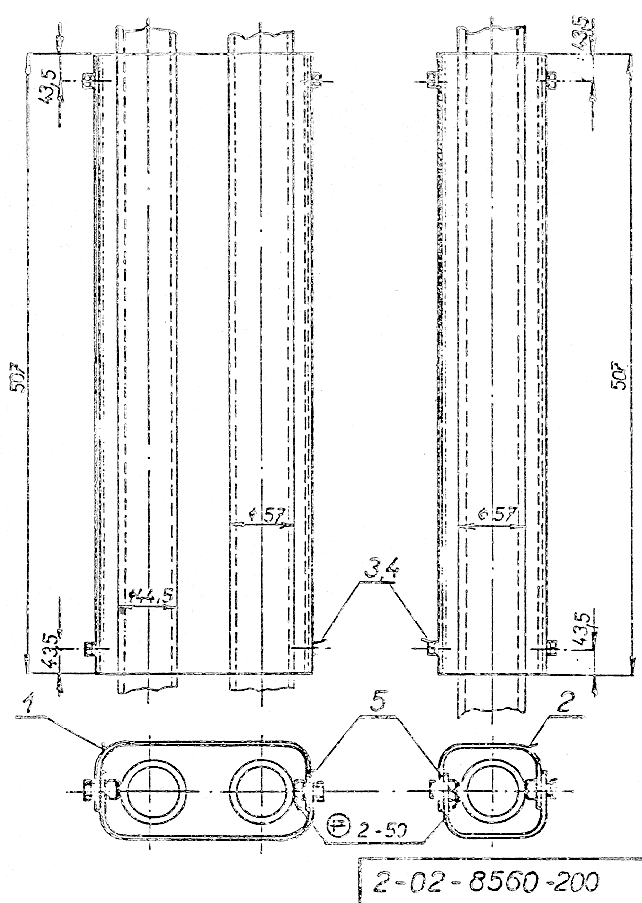

Кожух трубок компрессора 2-02-8560-200
Колено песочницы 2-02-8740-022

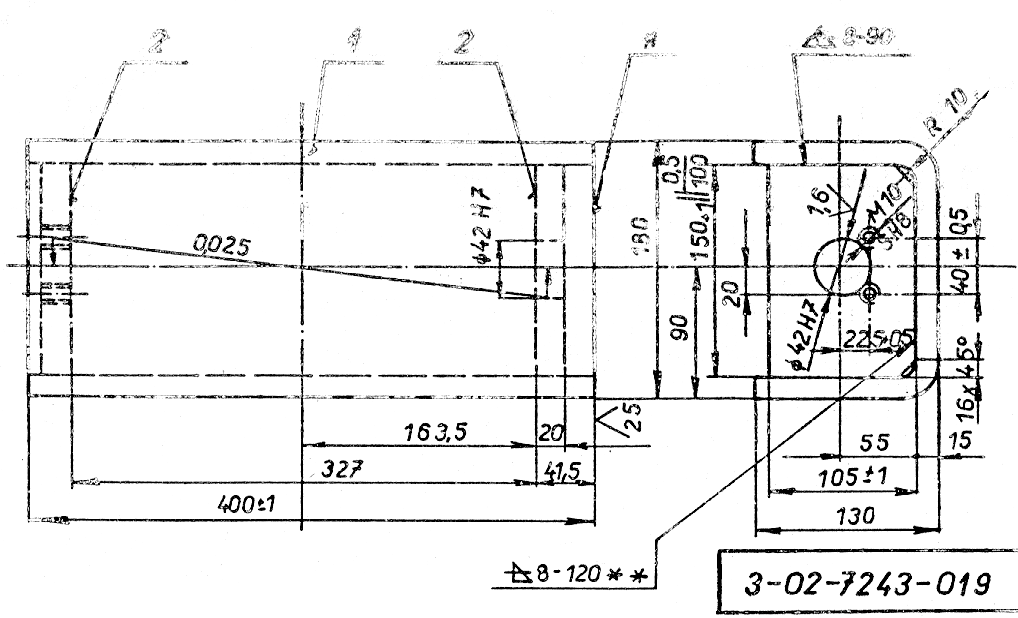

Консоль крайнего подшипника тормозн.подвеса 3-02-7243-019
Консоль тормозн.цилиндра II 3-02-7235-184

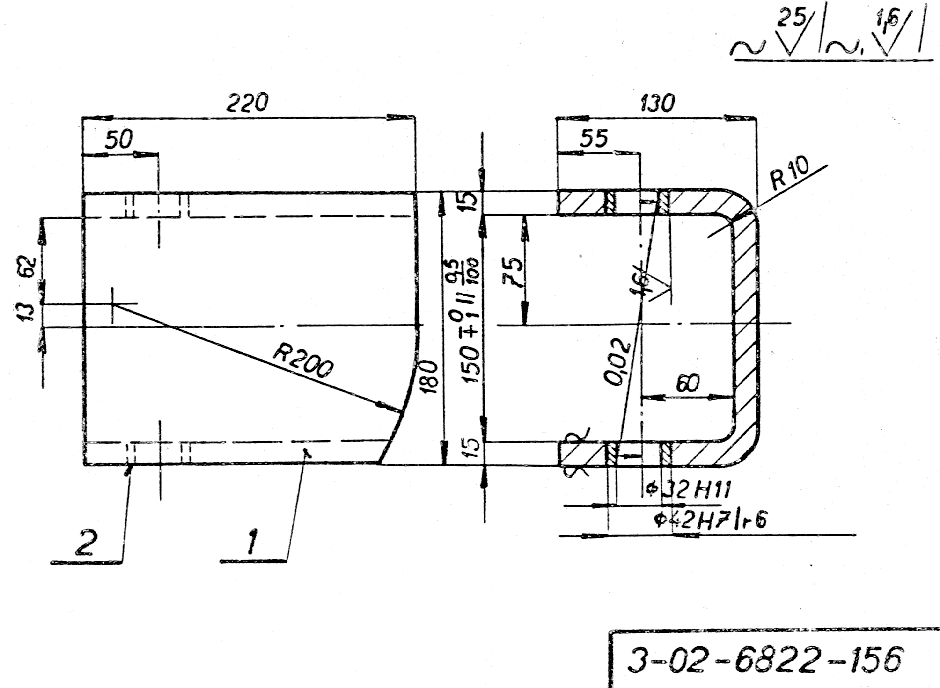

Консоль тормозного подвеса левая 3-02-6822-156
Консоль тормозного подвеса правая 3-02-6822-158
Консоль тормозного подвеса среднего 3-02-7243-020

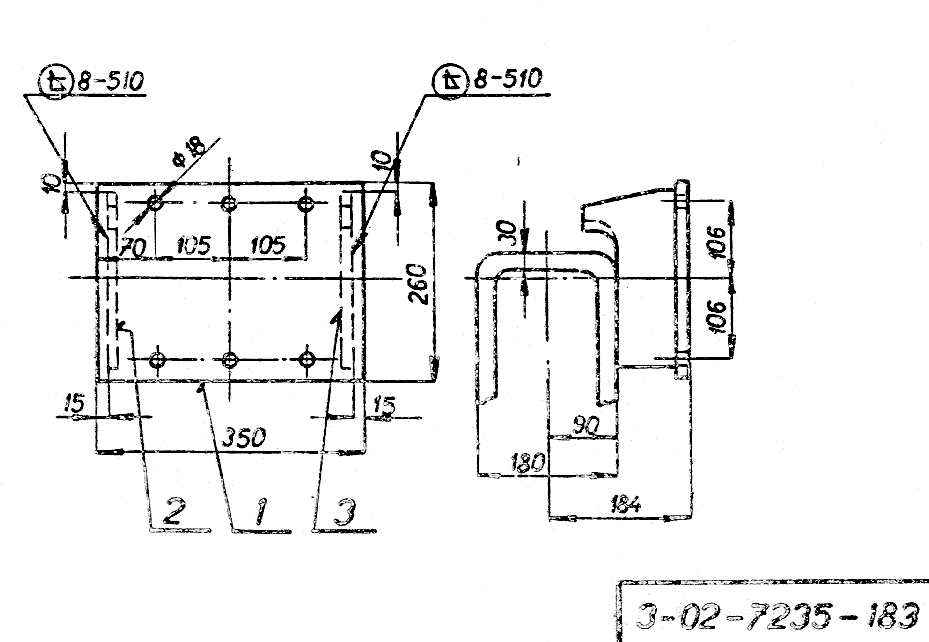

Консоль тормозного цилиндра I 3-02-7235-183

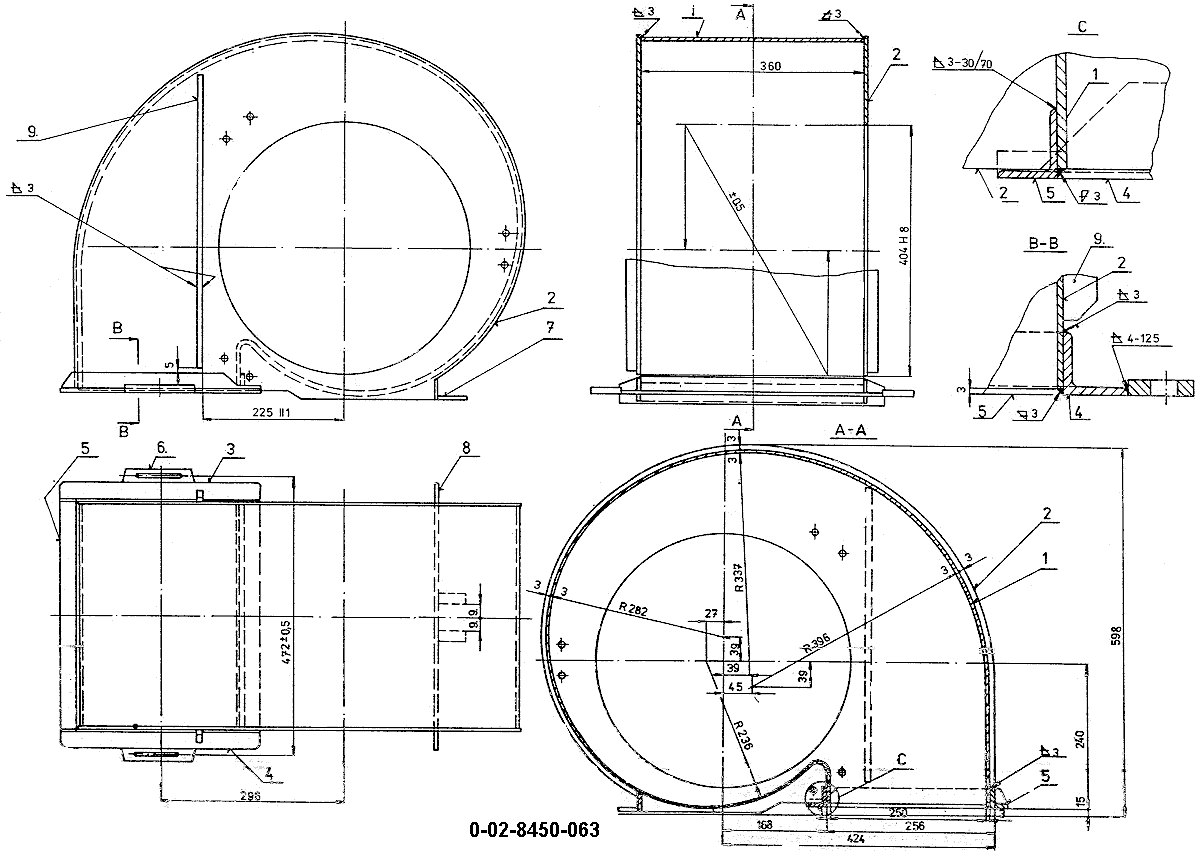

Коробка вентилятора 0-02-8450-063
Коробка передач 2-02-8750-027

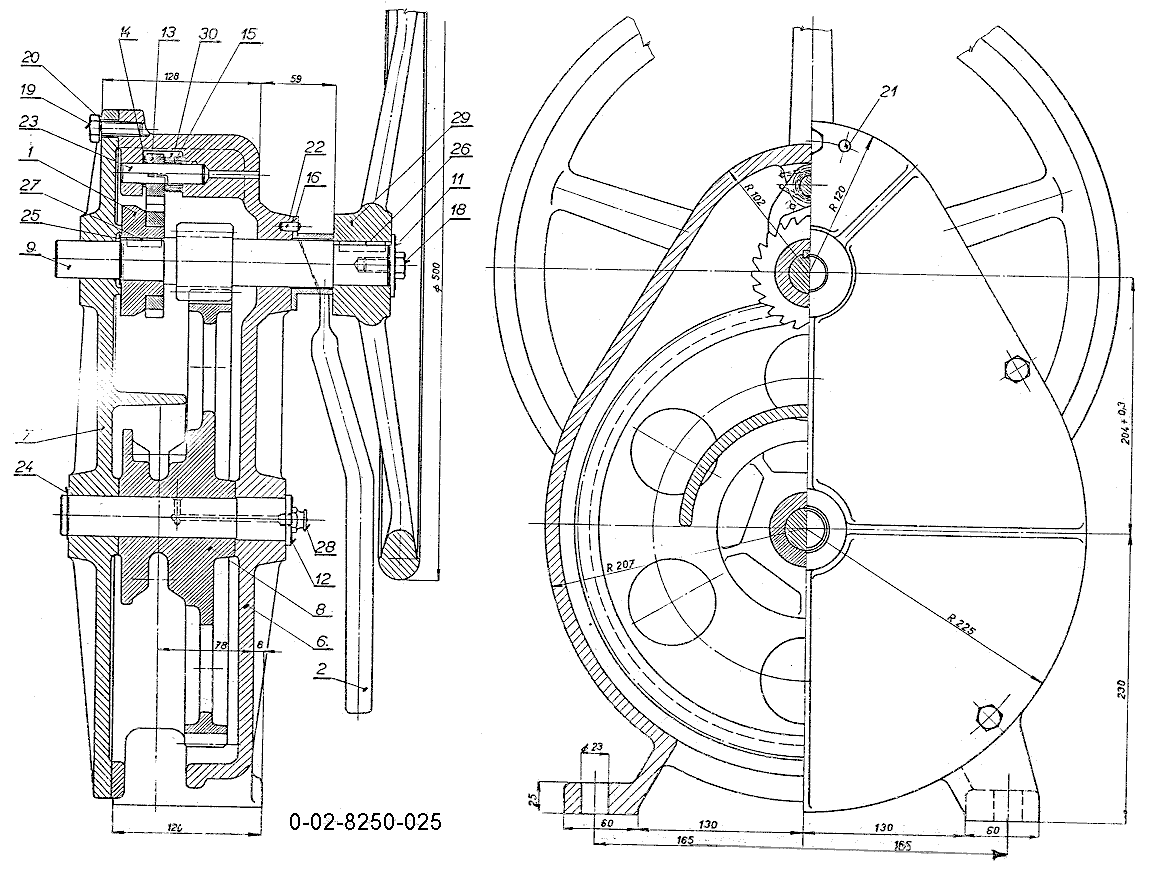

Коробка передач ручного тормоза 0-02-8250-025

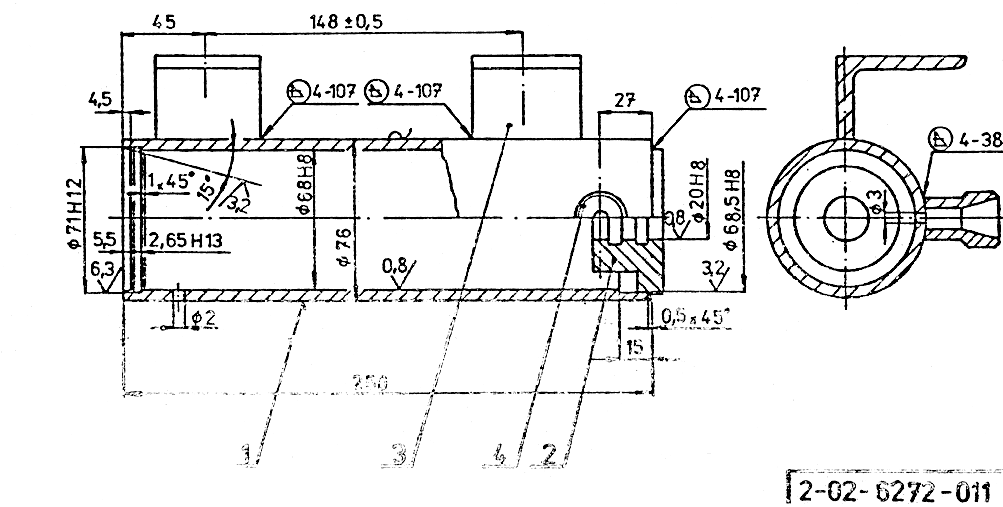

Корпус пневм.цилиндра 2-02-6272-011
Крепительная лента 2-02-8524-008
Кроншт.очистит.левый 2-02-7250-210

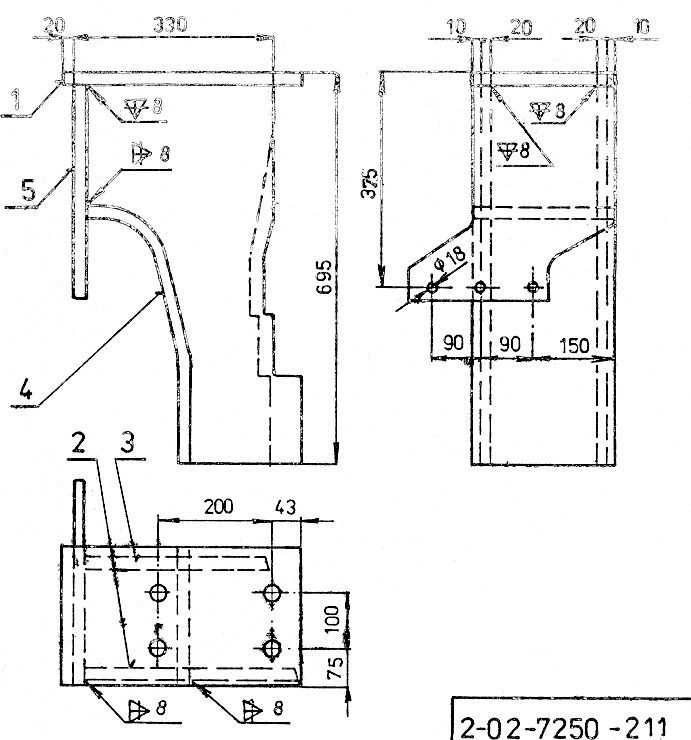

Кроншт.очистит.правый 2-02-7250-211
Кронштейн 2-02-7250-033
Кронштейн 3-02-7235-346
Кронштейн 3-02-7257-035

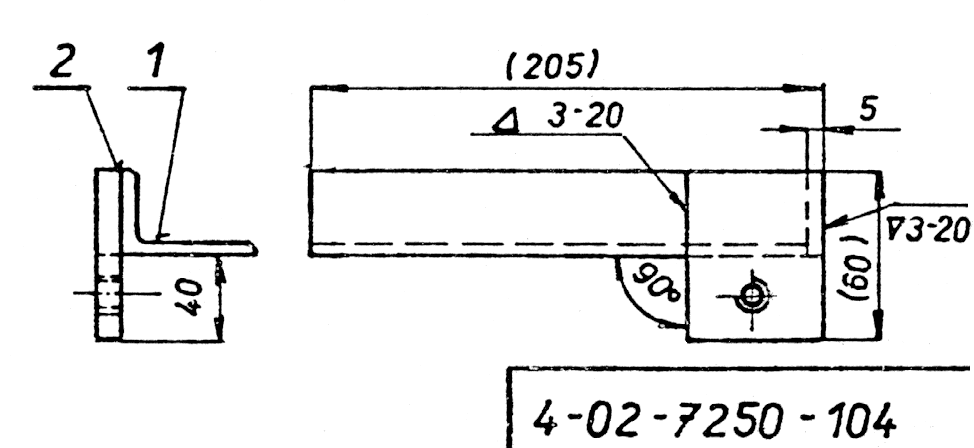

Кронштейн 4-02-7250-104
Кронштейн 4-02-7250-105
Кронштейн антенны 3-02-7250-150
Кронштейн аппаратов 2-02-7235-152

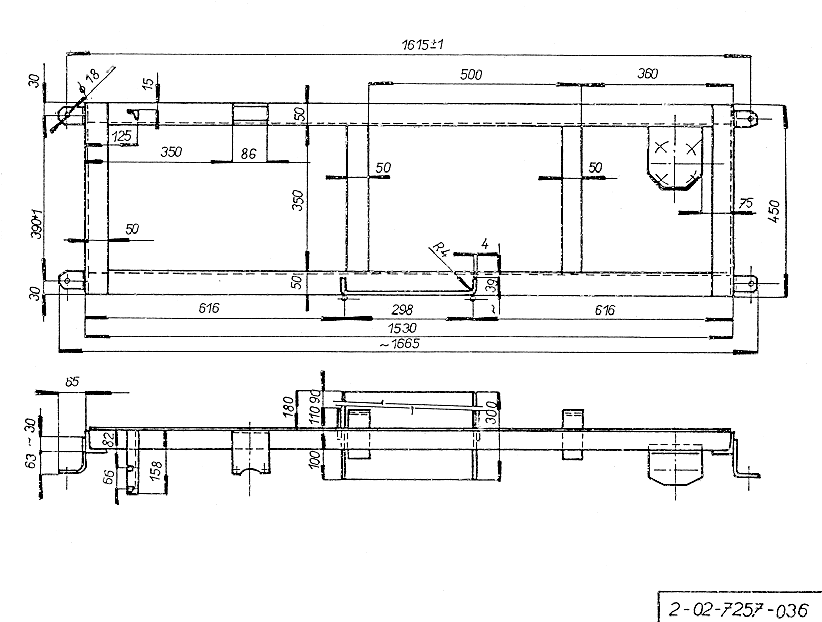

Кронштейн возд.рез. 2-02-7257-036
Кронштейн датчика 3-02-7250-184
Кронштейн колена песочницы длинный 3-02-8740-037
Кронштейн колена песочницы короткий 3-02-8740-036
Кронштейн кор.передач 3-02-7250-013
Кронштейн лампочки 4-02-7235-368

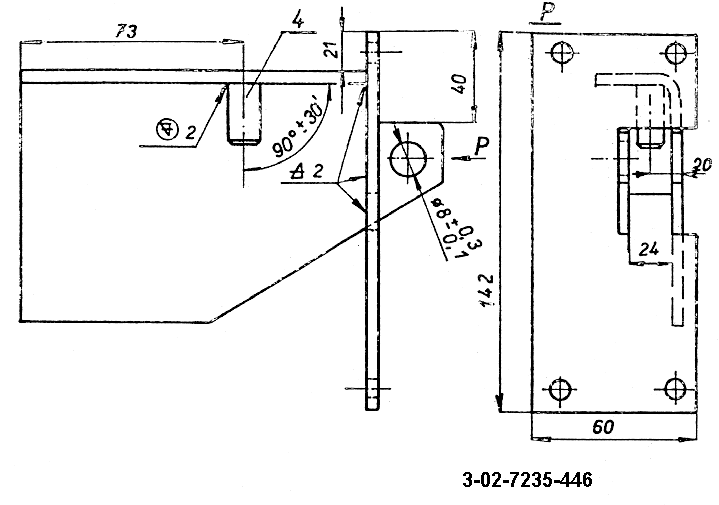

Кронштейн педали 3-02-7235-446
Кронштейн с цапфой 3-02-7235-594
Кронштейн с цапфой 4-02-7235-590
Кронштейн светильника 4-02-7235-467
Крыша переднего капота 1-02-8640-028

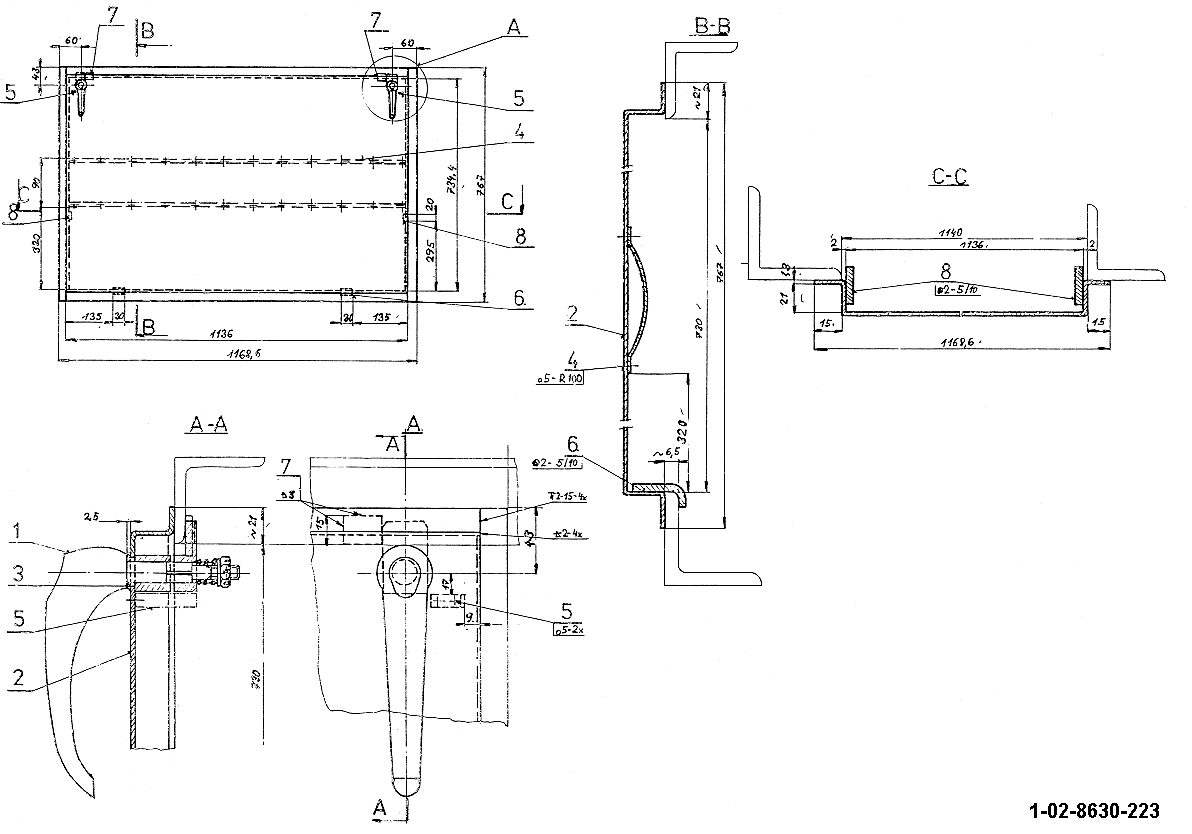

Крышка 1-02-8630-223

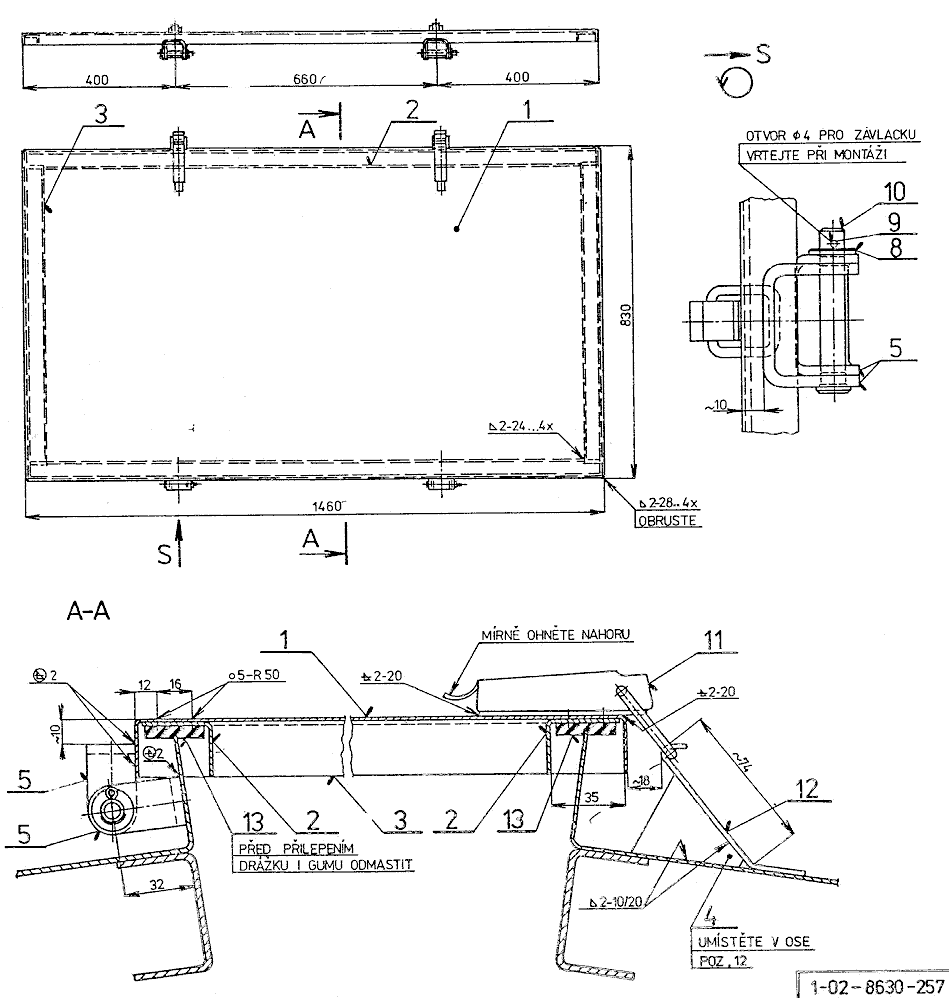

Крышка капота 1-02-8630-257
Крышка капота 1-02-8640-070
Крышка с цепочкой 4-02-8310-128

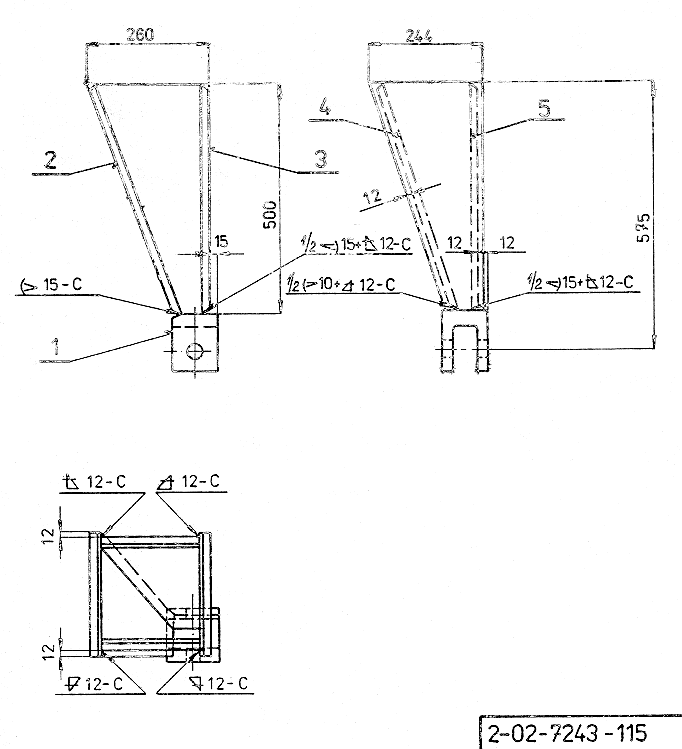

Левое подвешивание 2-02-7243-115
Левые двери 2-02-8220-038
Левый кожух 3-02-8360-016

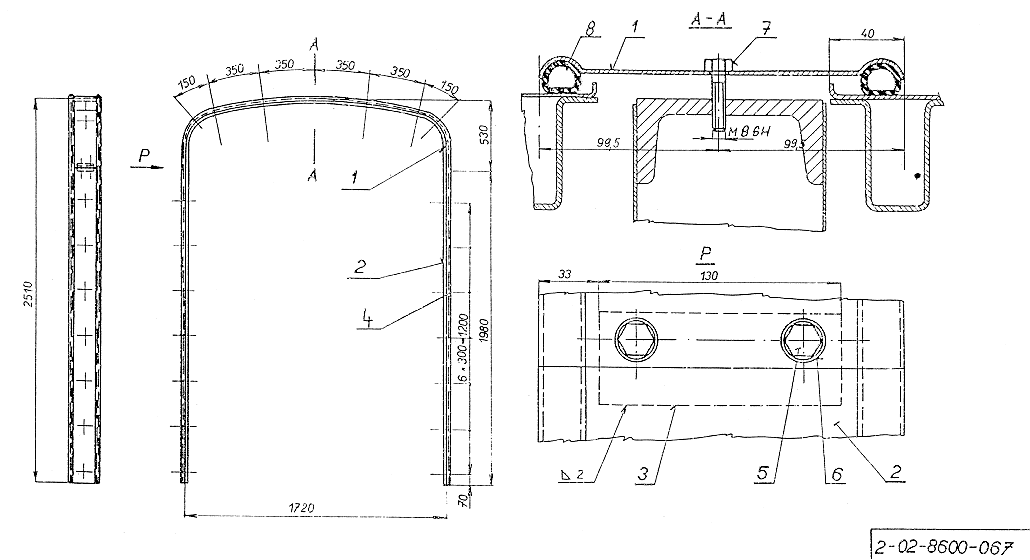

Лента I 2-02-8600-067
Лента I I 2-02-8600-065
Лист ( нет черт.) 3-02-1861-053

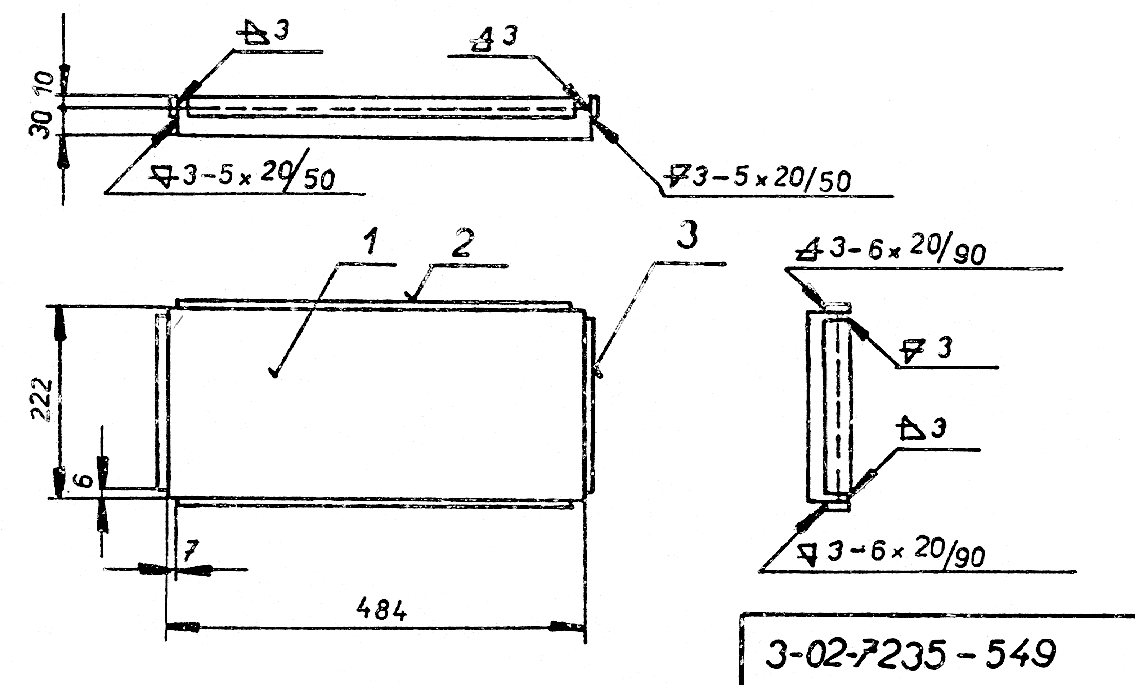

Лист под двигатель 3-02-7235-549
Лист под двигатель 3-02-7235-550
Лист спинки 3-02-6821-000

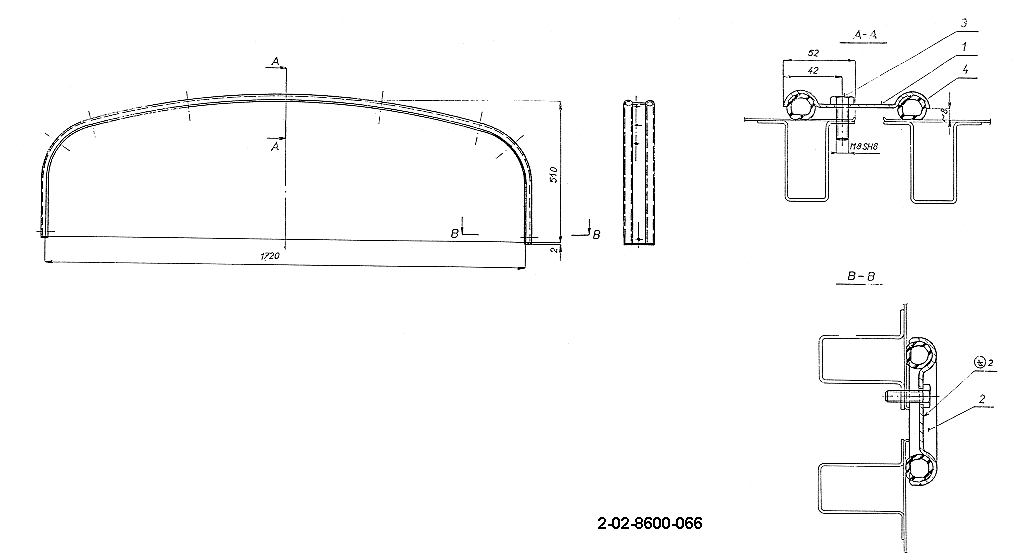

Ломаный пояс 2-02-8600-066
Лопасть жалюзи ( нет черт.) 3-02-7235-574
Лопасть жалюзи ( нет черт.) 3-02-7235-575
Лопасть жалюзи 3-02-7235-589
Лопасть жалюзи 3-02-7235-593
Лопасть жалюзи левая I ( нет черт.) 3-02-7235-572
Лопасть жалюзи левая II ( нет черт.) 3-02-7235-573
Лопасть жалюзи правая ( нет черт.) 3-02-7235-566
Лопатковое колесо левое вентилятора ОСЗ 400 35779

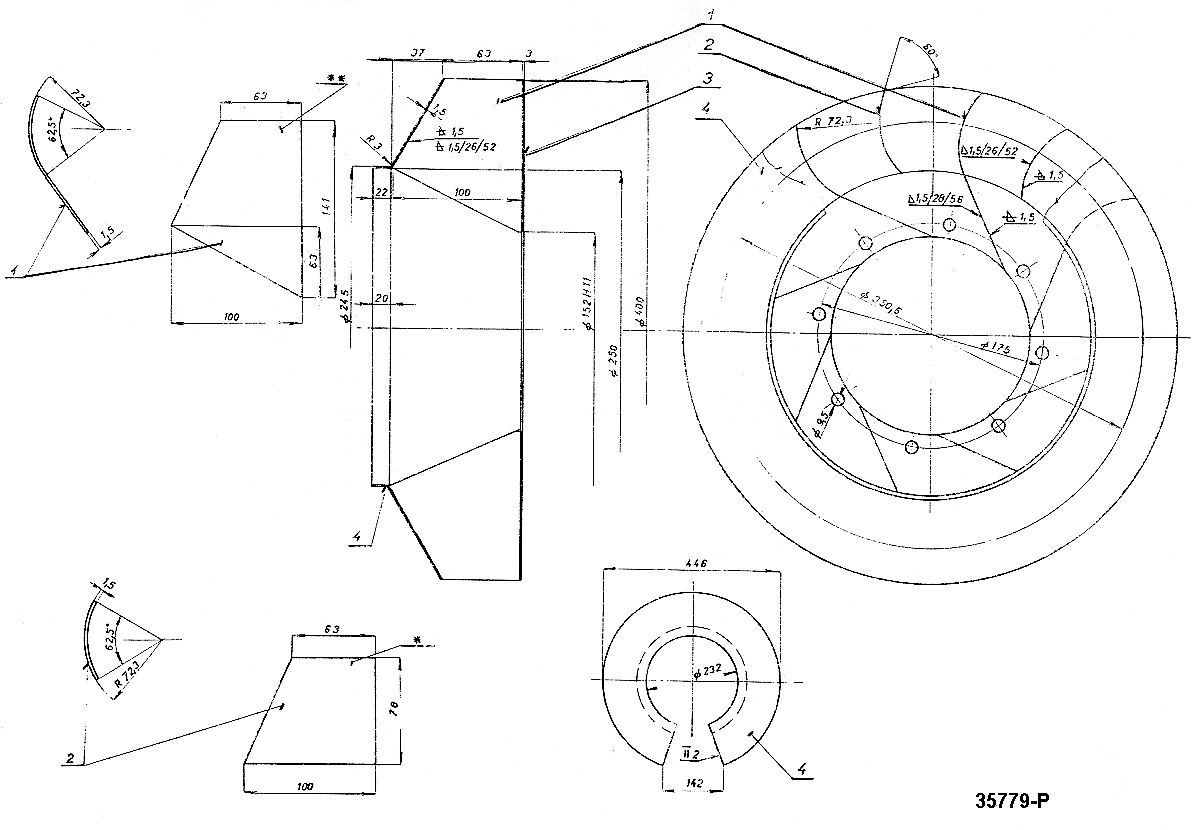

Лопатковое колесо прав.вентилятора ОС3 400 35779-Р

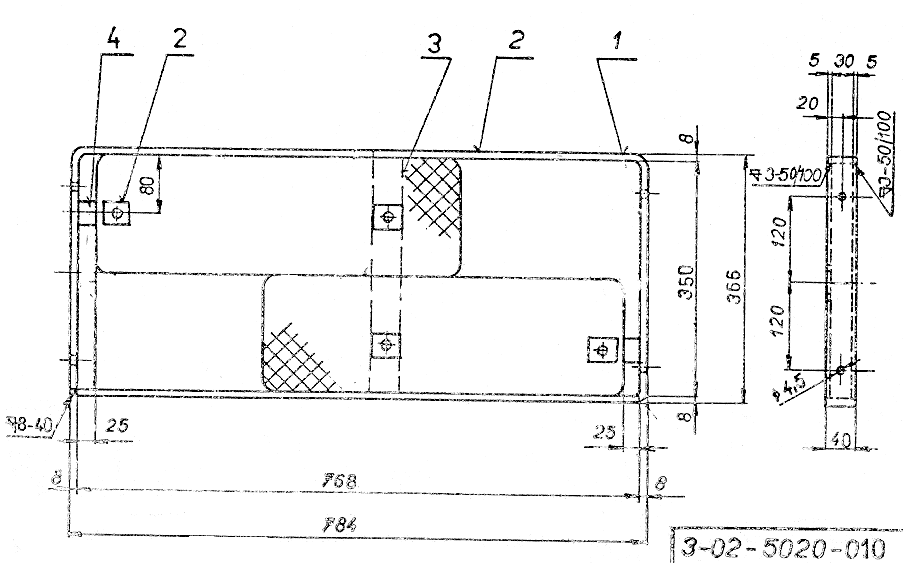

Маленький мостик 3-02-5020-010

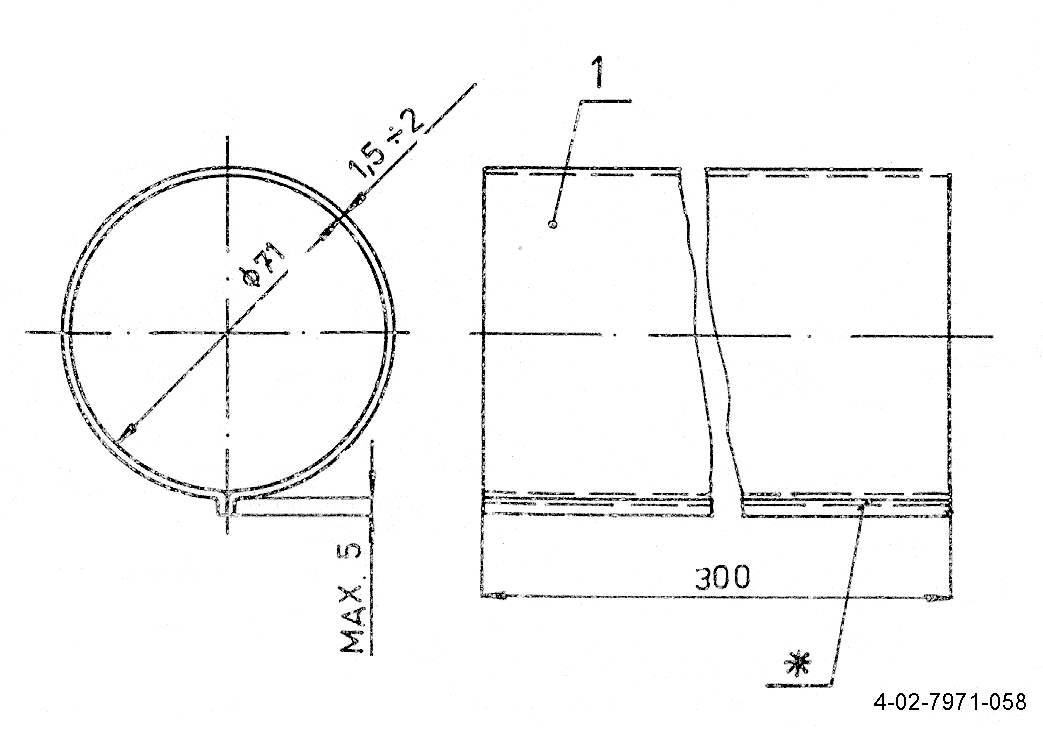

Манжет 4-02-7971-058

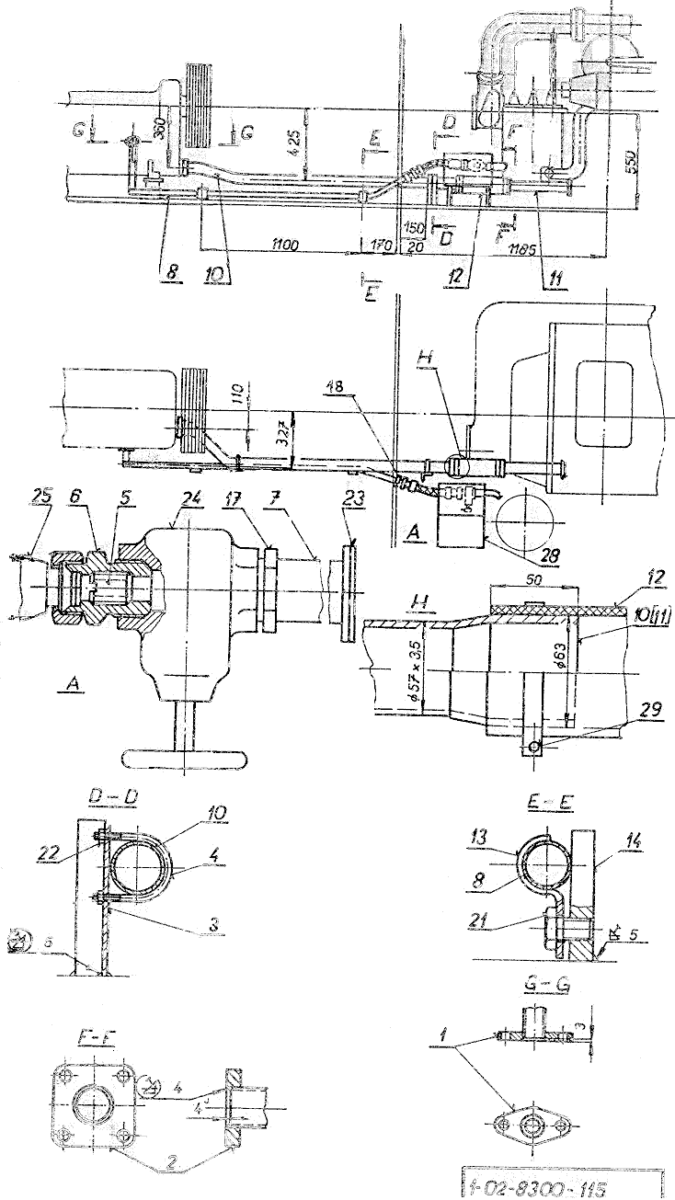

Маслопровод коробки передач 1-02-8300-115
Место машиниста 1-02-8610-500
Мех подвода воздуха ( нет черт.) 2-02-7971-048

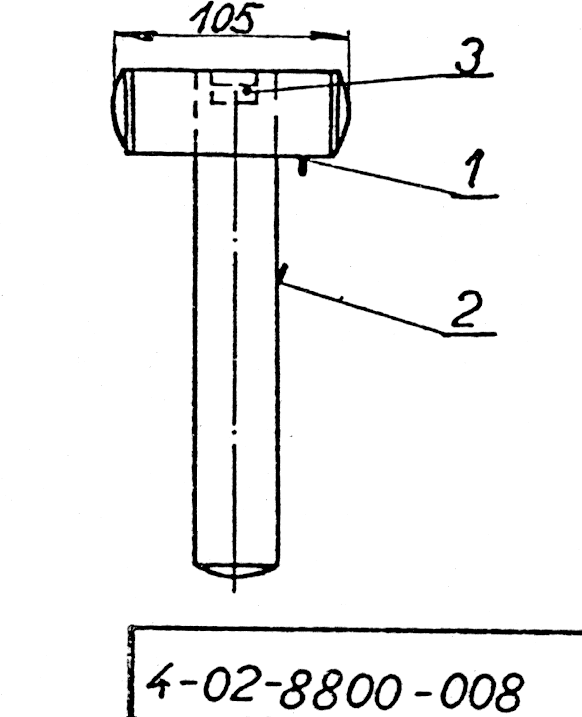

Молот 4-02-8800-008
Монтажная лампа 4-02-9703-006
Муфта 5-02-3971-000
Муфта рукава Ф 77 4-02-8330-039
Наполняющая трубка 1-18-8380-050

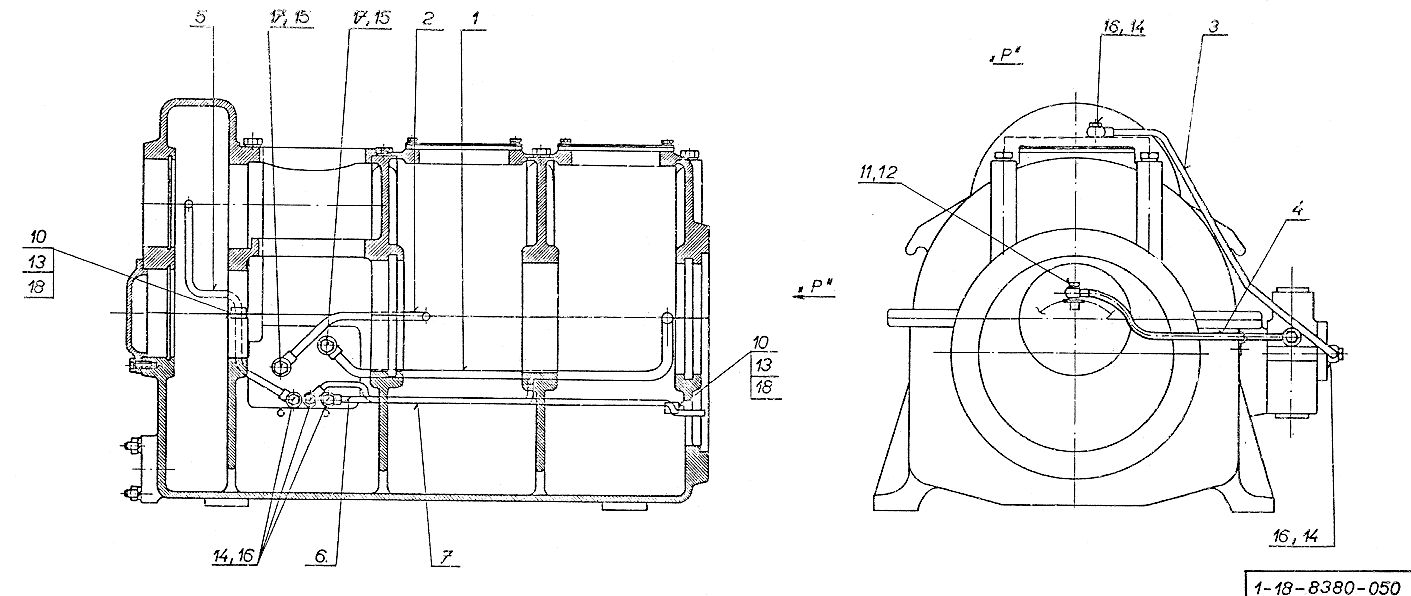

Наполняющая трубка1-18-8380-050

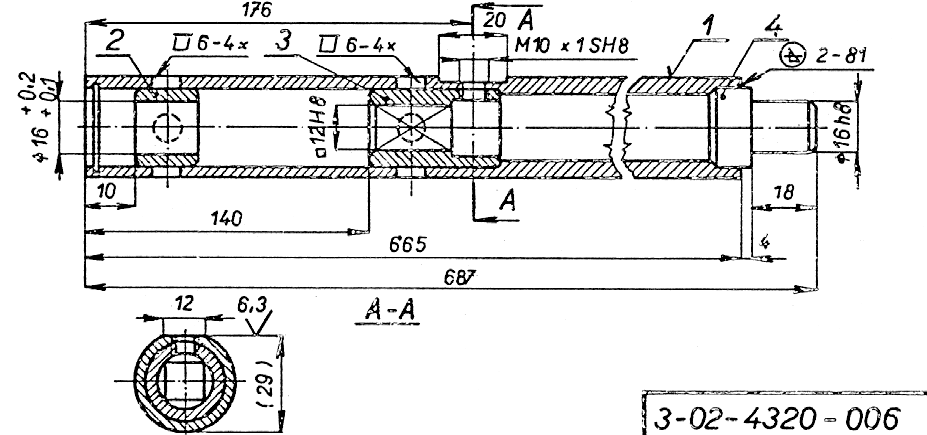

Направляющая трубка 3-02-4320-006
Наружные двери распред. 1-02-8630-216
Насадка откапа 2-02-8610-261
Несущий диск муфты 1-18-3889-009
Нижний захват 5-12-6574-166
Нижний угольник 3-02-7116-026

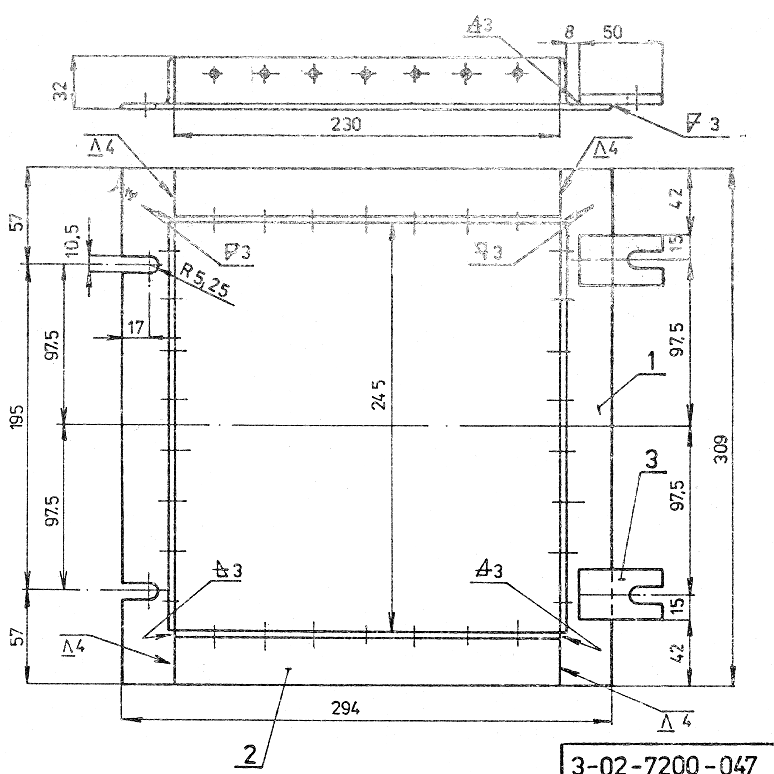

Нижняя педаль 1-02-8240-025
Нижняя рама меха 3-02-7200-047
Ножка ( нет черт.) 4-02-7235-920
Ножное управл.тифонов ( нет черт.) 2-02-8530-136
Носитель 3-02-7116-031
Обратный клапан Ду 20 3-02-8310-079
Обслуж. в одном лице 0-02-8790-007
Опора 3-02-4882-003
Опора пружины 3-02-0587-015

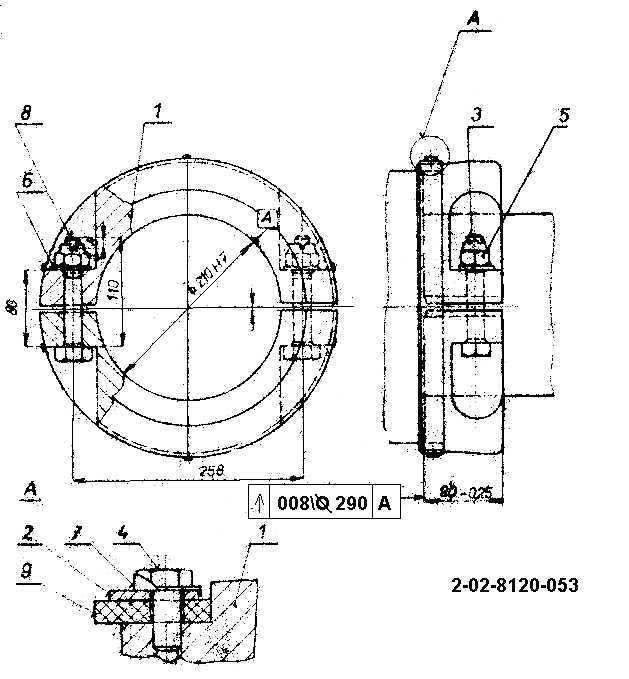

Опорное кольцо 2-02-8120-053
Оснащение и инструмент ( нет черт.) 9-02-9230-427

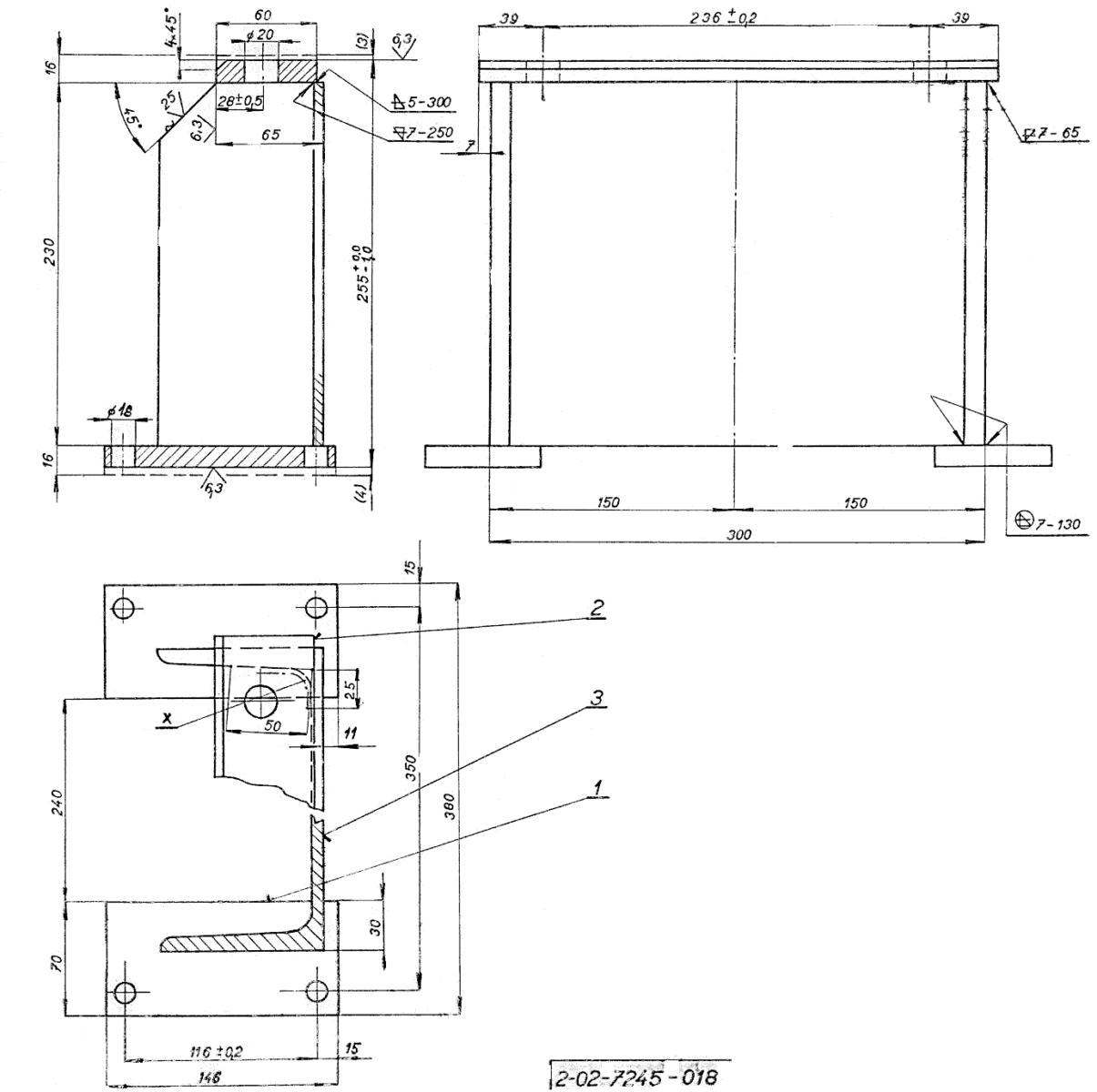

Основание 2-02-7245-018
Отделка термостата 3-02-9020-599

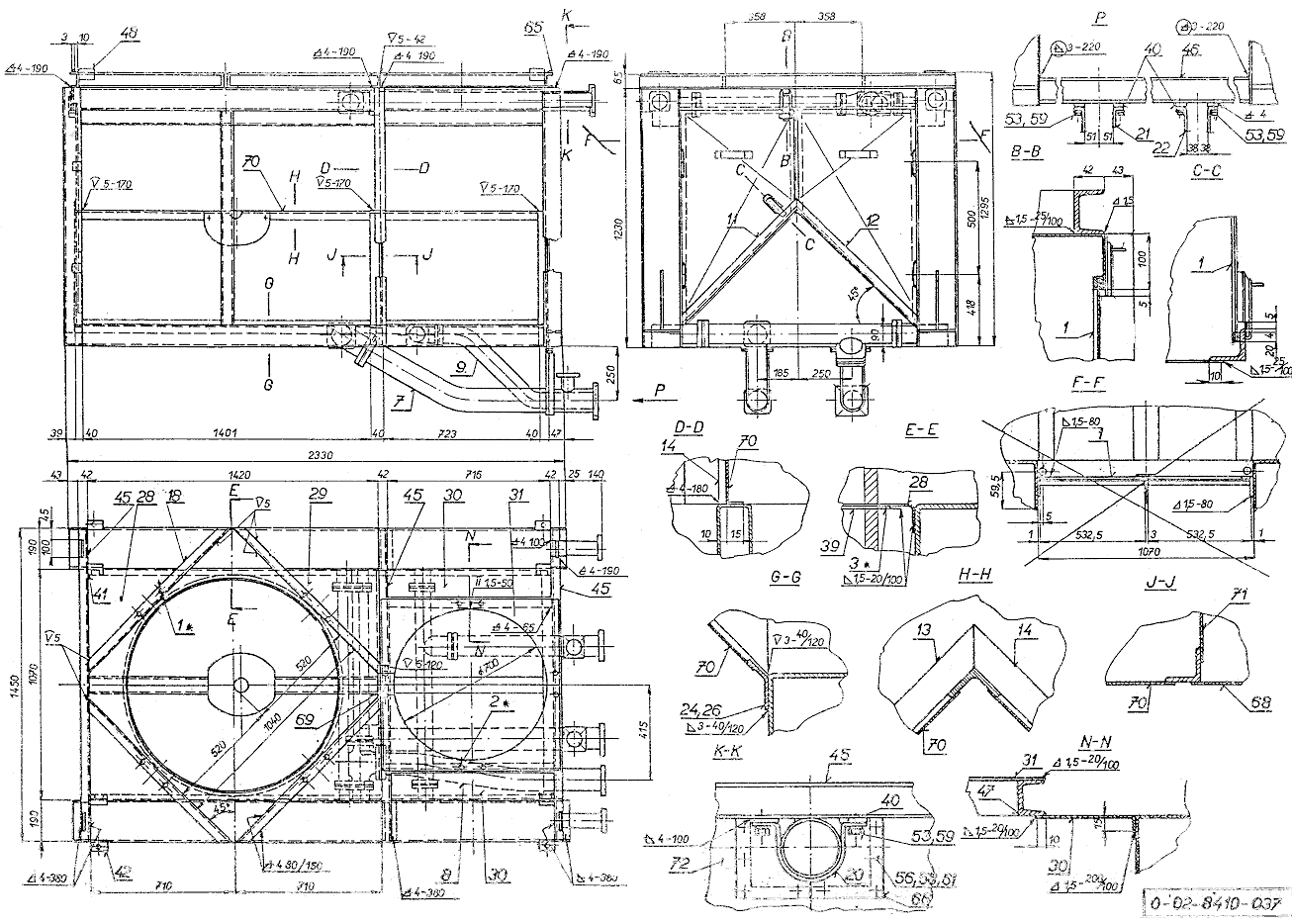

Охлажд.блок 0-02-8410-037

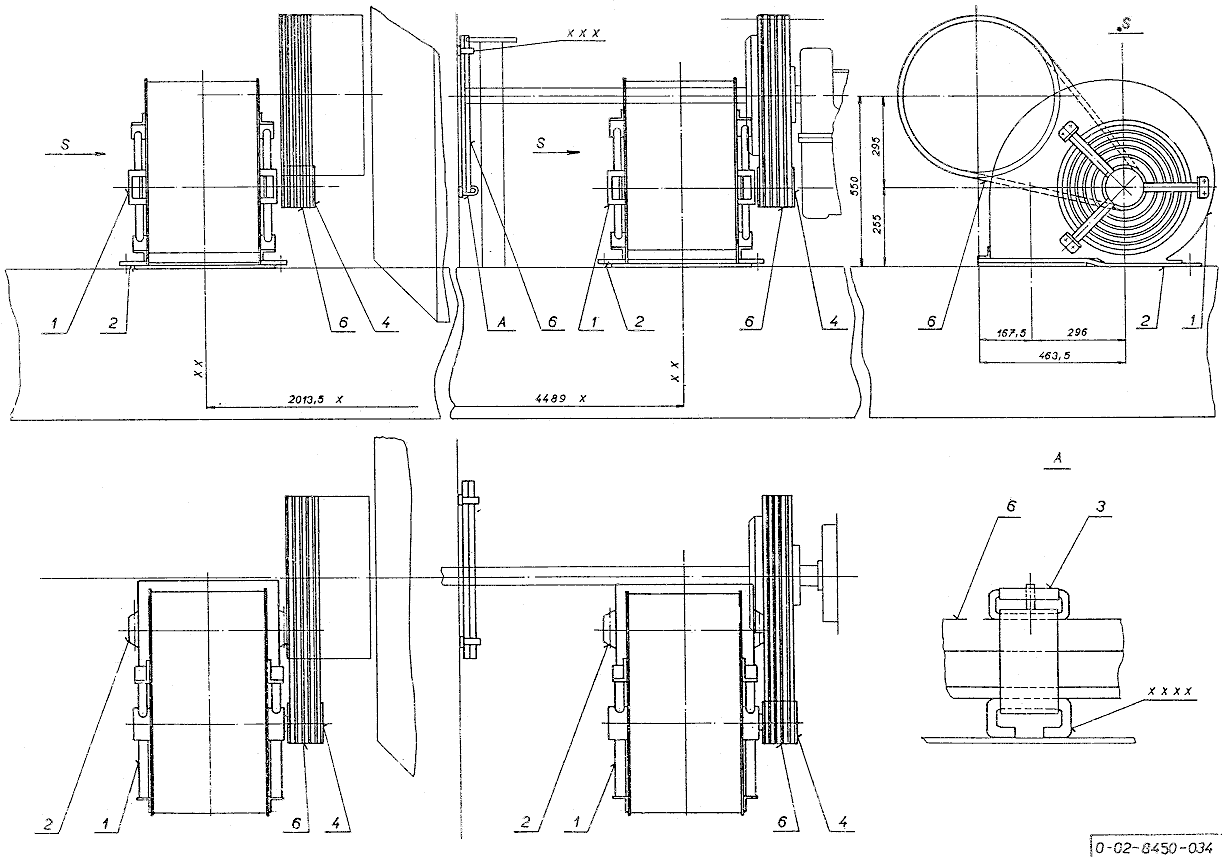

Охлажд.тяг.двигателя 0-02-8450-034
Палец Ф 70 3-02-3176-006

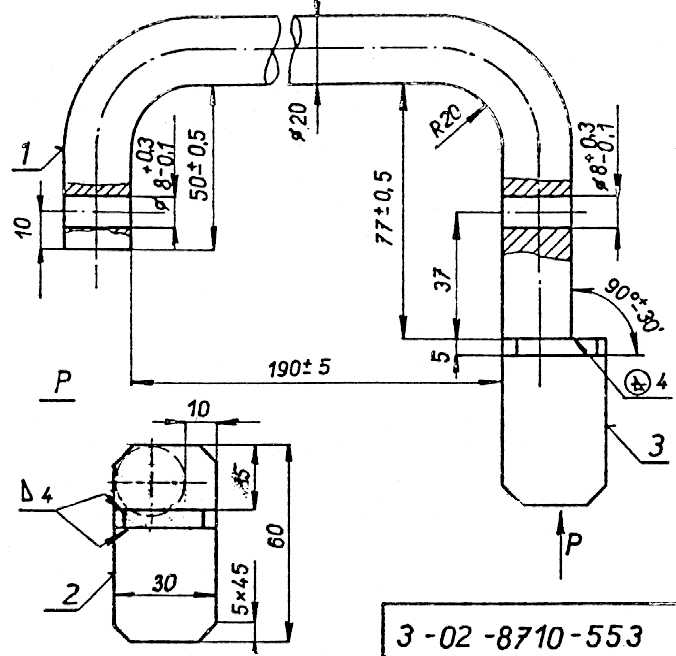

Педаль 3-02-8710-553

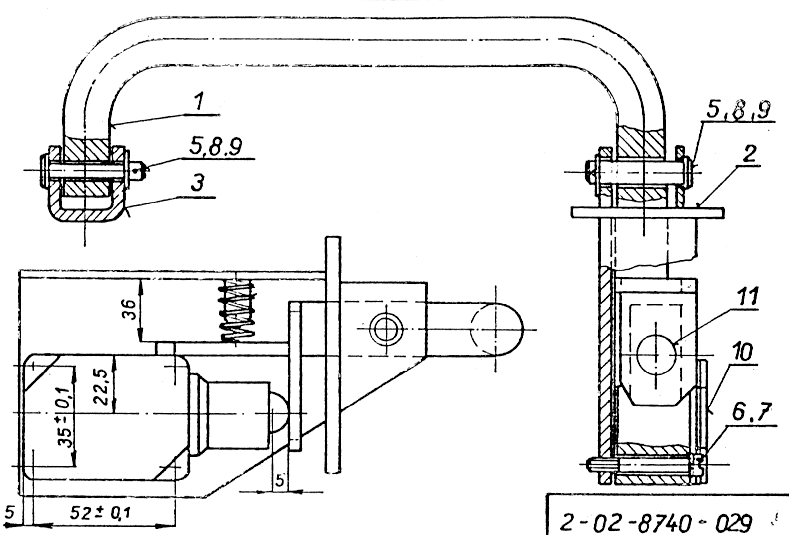

Педаль песочницы 2-02-8740-029
Педаль тифонов ( нет черт.) 3-02-441-038
Перегородка 2-02-8640-029

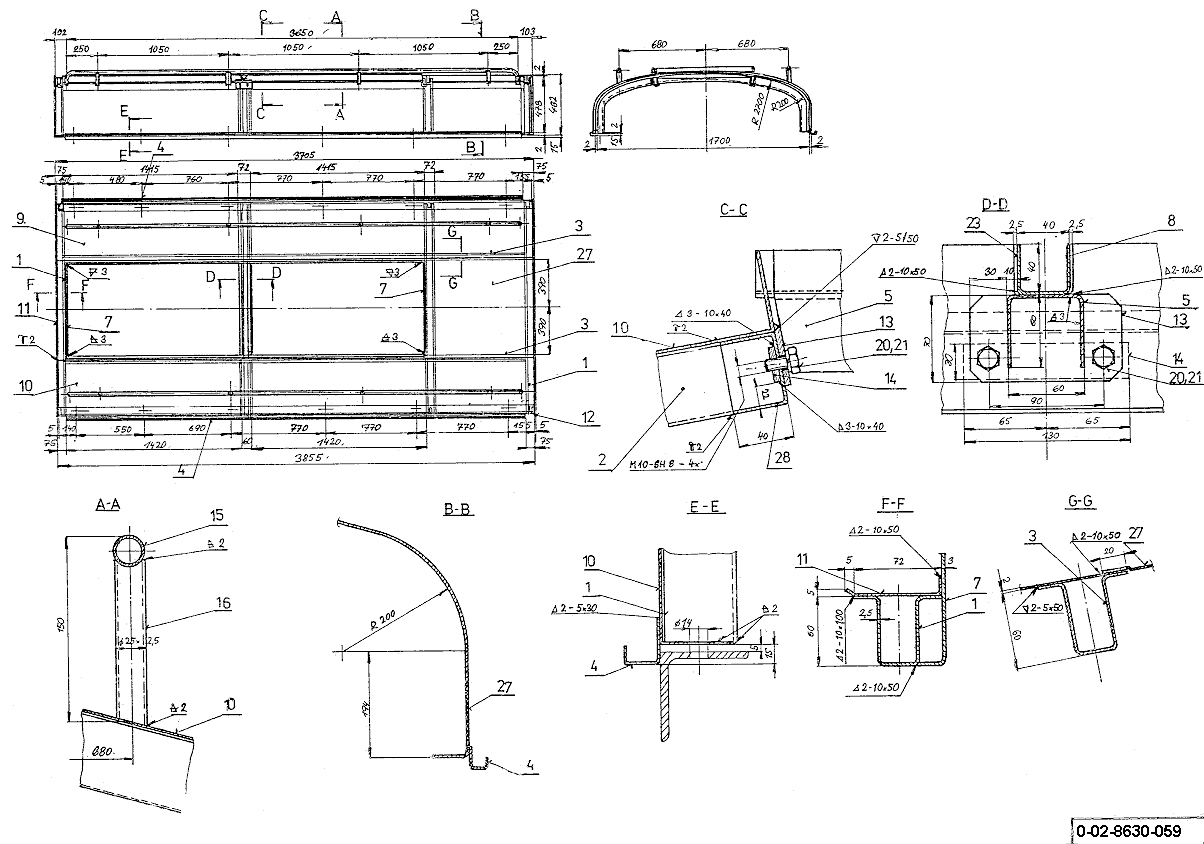

Передн.крыша средн.капота 0-02-8630-059

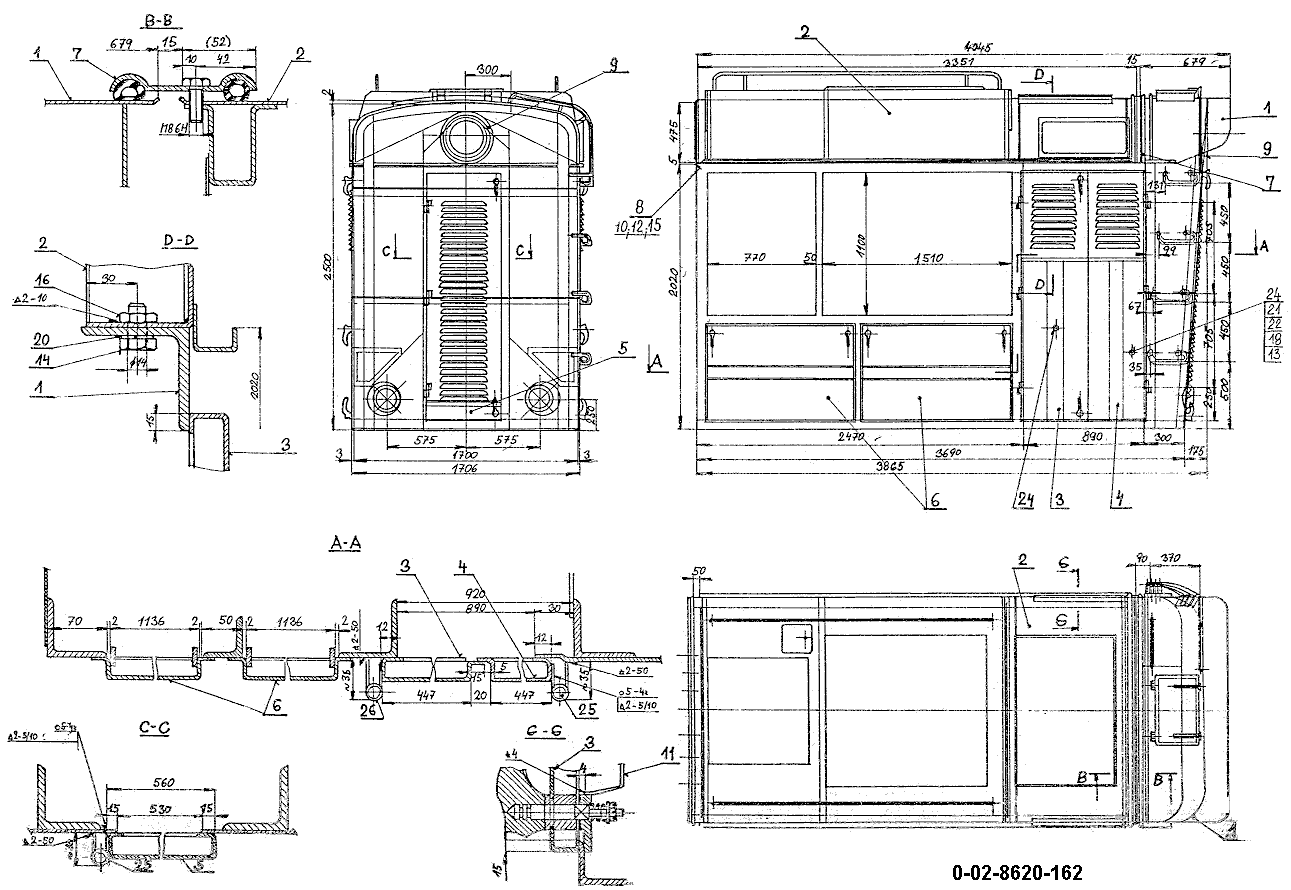

Передний капот 0-02-8620-162
Передний лист 3-02-8410-112
Передняя левая вилка 3-02-1291-025
Передняя правая вилка 3-02-1291-024

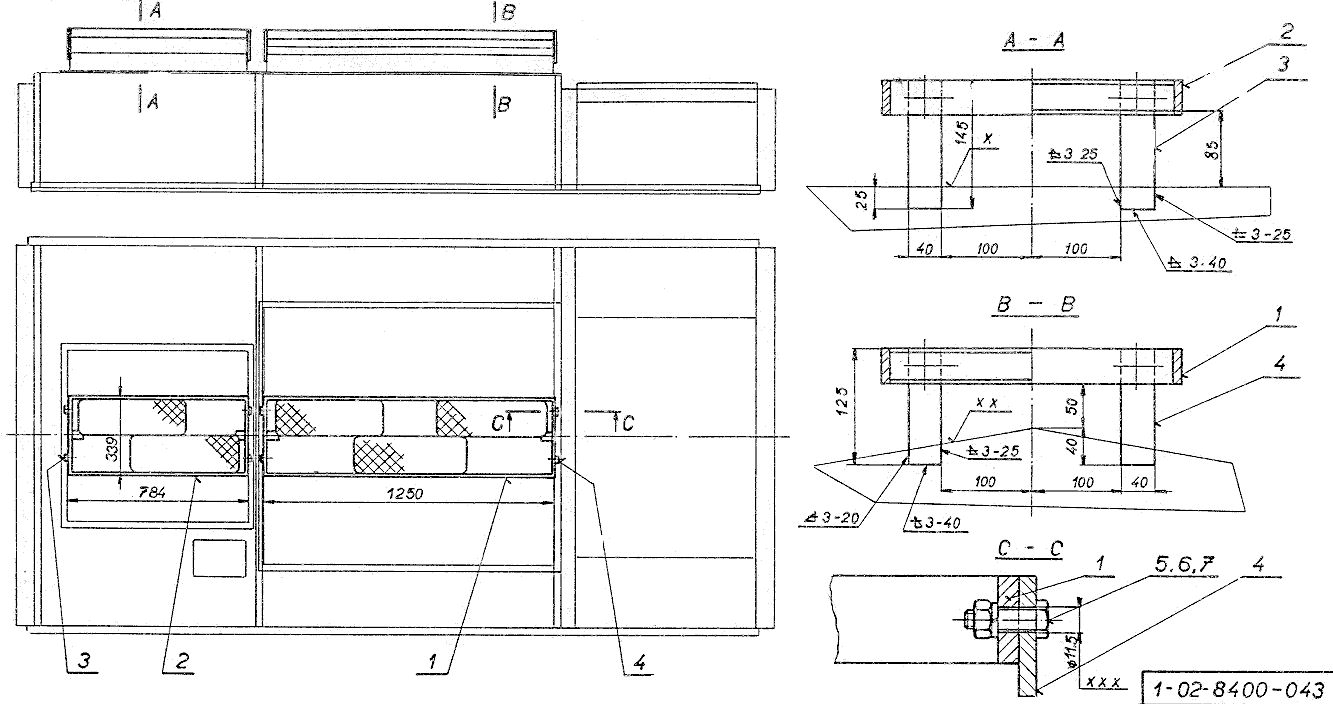

Переходной мостик 1-02-8400-043
Пескоструй 0-02-8740-007
Петля 4-02-8506-049
Петля Ф 23 4-02-8576-010
Петля Ф 26 4-02-8190-013

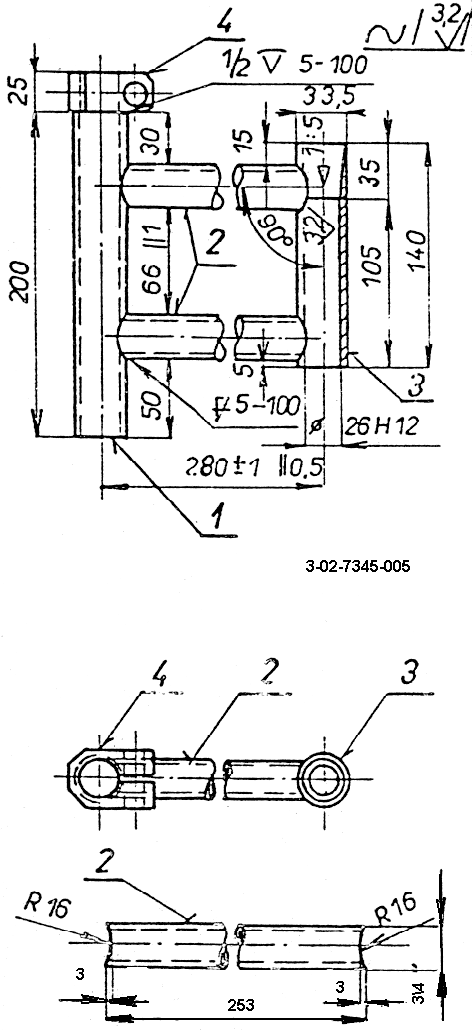

Плечо сидения 3-02-7345-005
Подвес I 3-02-2571-037
Подвес II 3-02-2571-038
Подвес III 3-02-2523-027

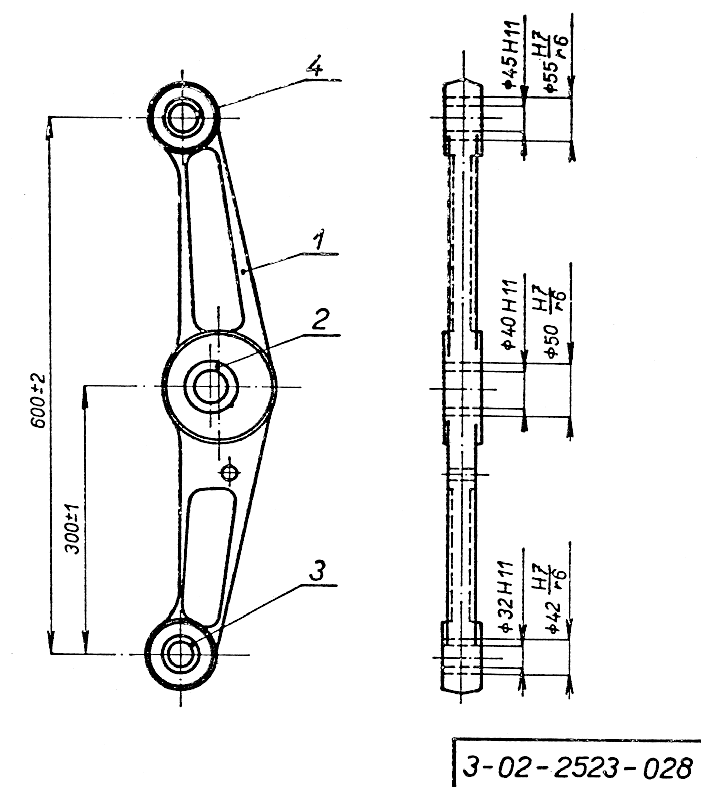

Подвес IV 3-02-2523-028

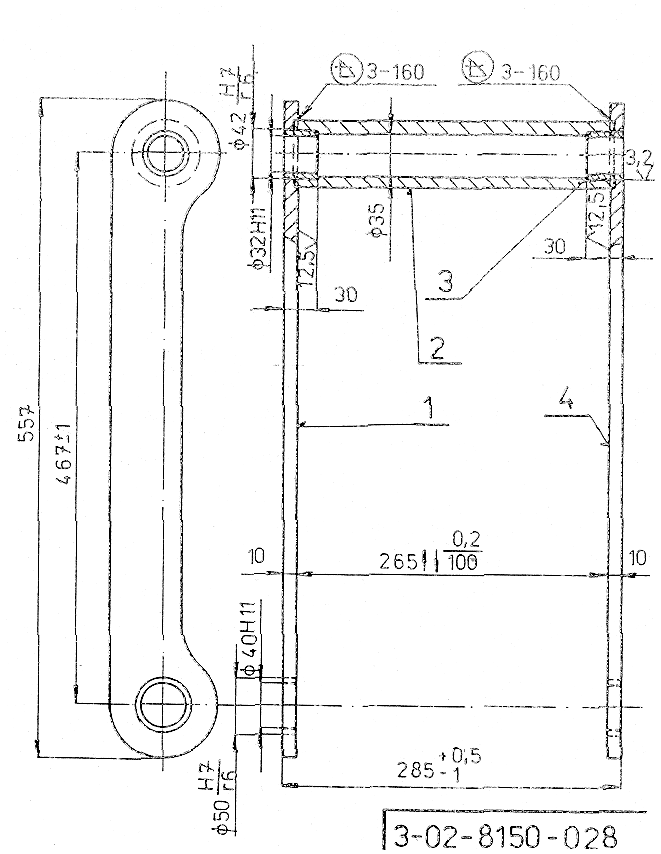

Подвес внешний 3-02-8150-028
Подвес внутренний 3-02-8150-029

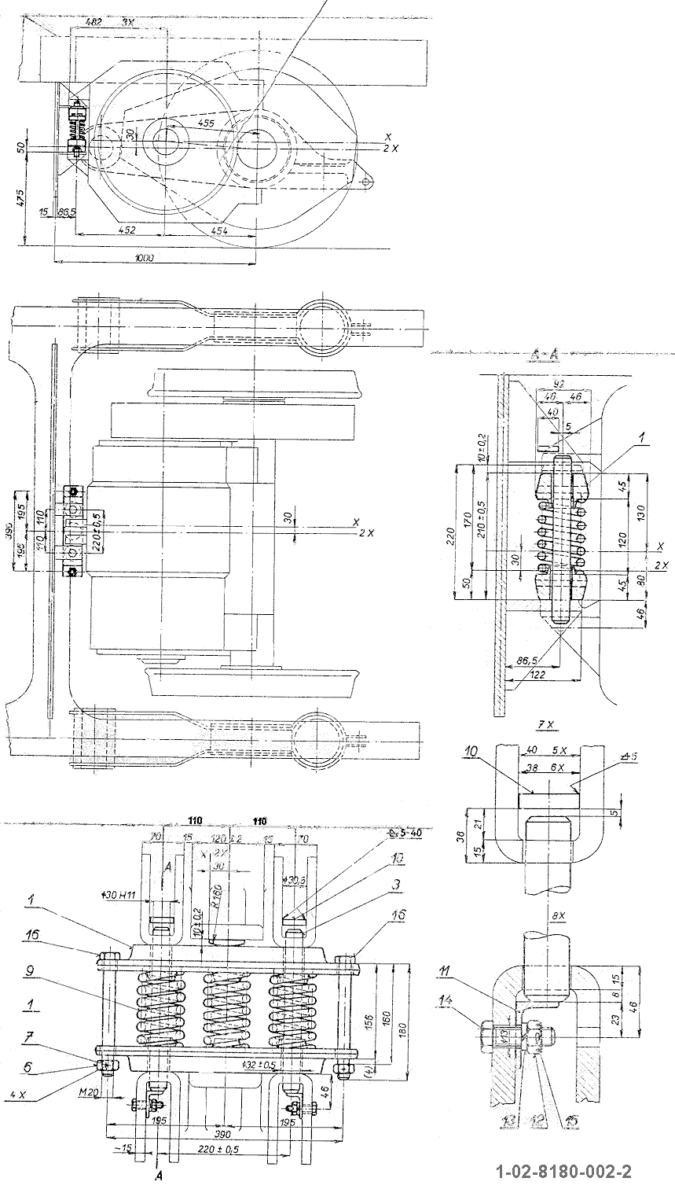

Подвес тягового двигателя 1-02-8180-002
Подвешивание 3-02-7250-014
Подвешивание 3-02-8210-068
Подвешивание рамы на тележке 0-02-8160-015
Подвод воздуха к тяговым двигателям 1-02-8100-090
Подкладка 3-02-5211-007

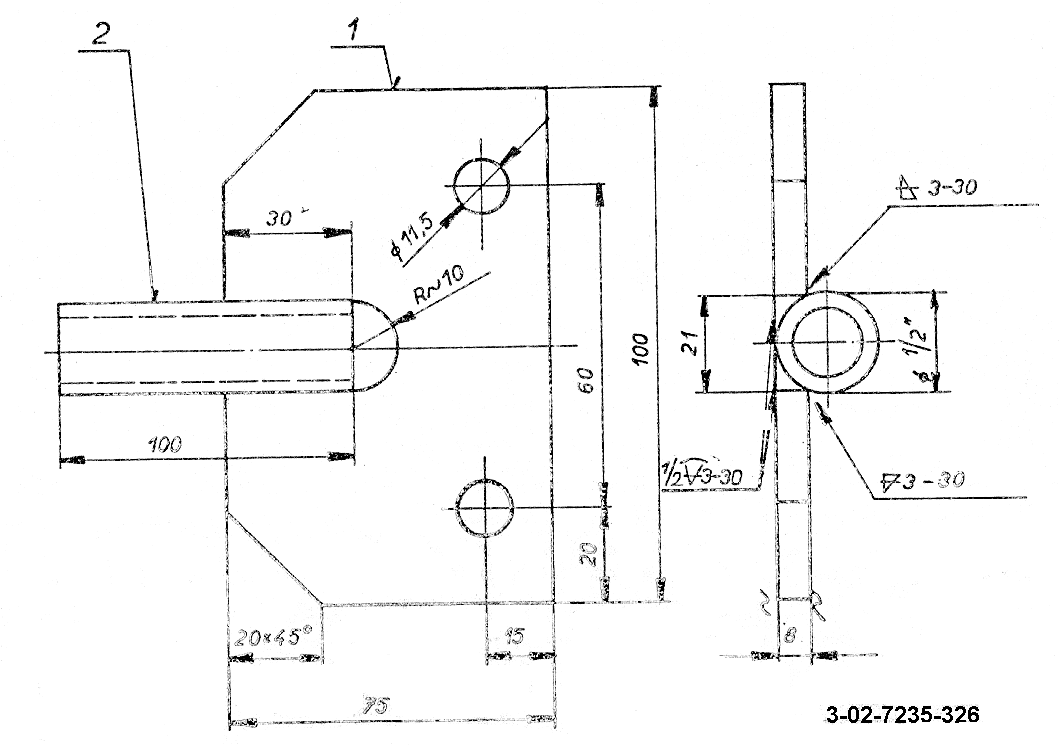

Подпорка 3-02-7235-326
Подрессоривание тележки 1-02-8140-006
Подставка расписания 3-02-8710-962
Поперечное крепление 3-02-7232-014
Поршневой шток 2-02-7742-008

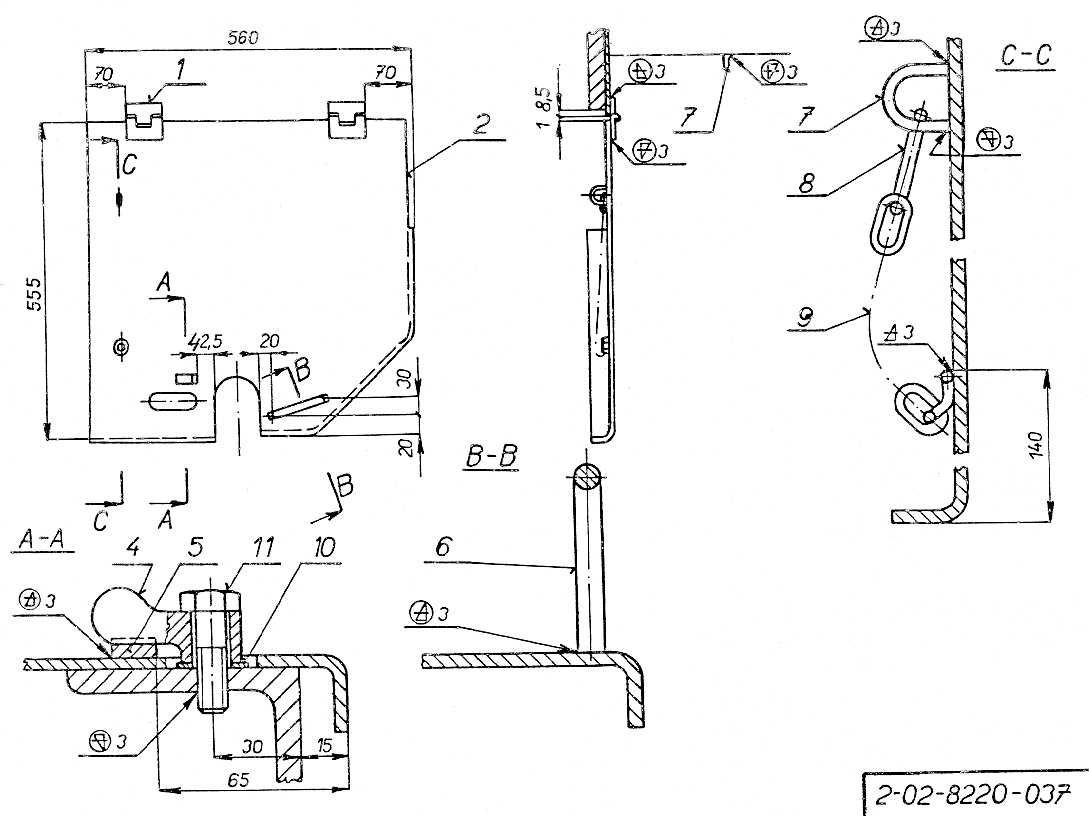

Правая дверь 2-02-8220-037
Правая дверь капота 1-02-8630-178
Правое подвешивание 2-02-7243-114
Правый кожух 3-02-8360-015

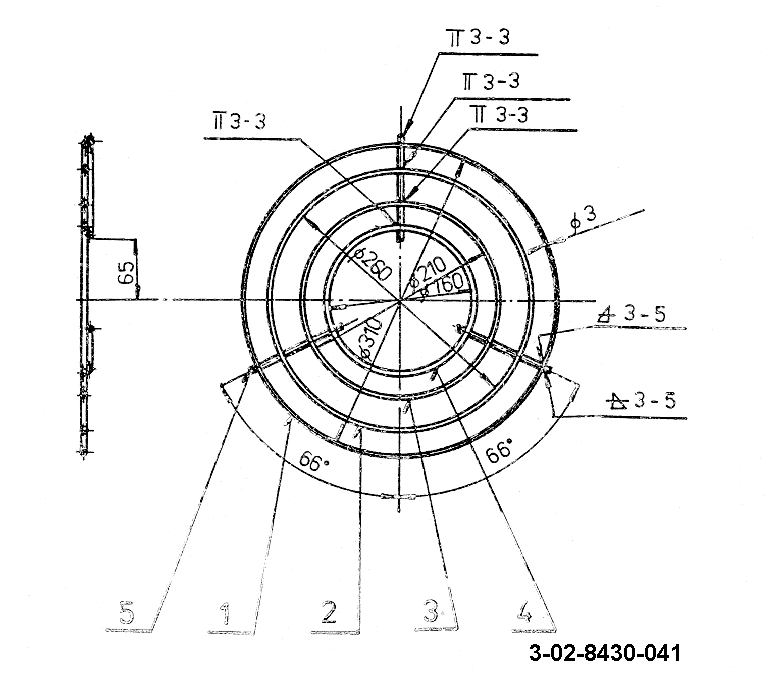

Предохранит.кожух 3-02-8430-041

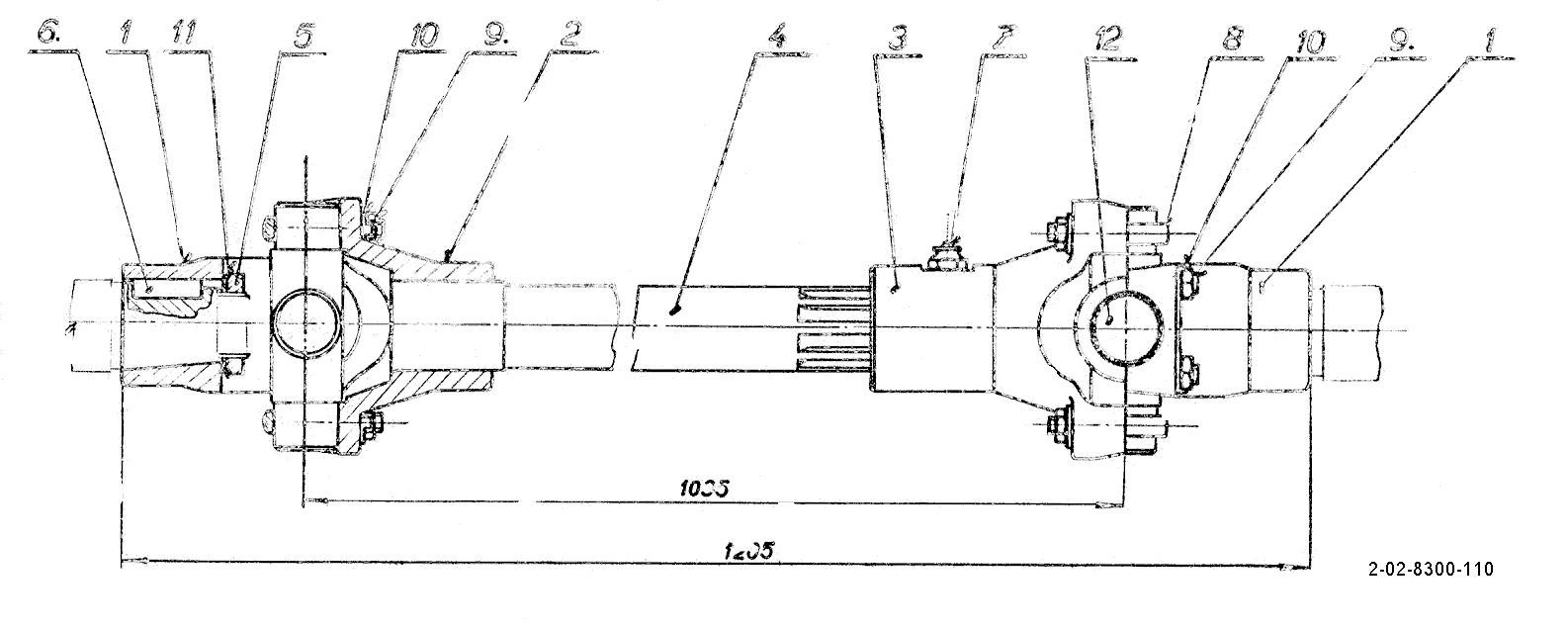

Привод вентилятора 2-02-8300-110
Привод вентилятора 2-18-8350-013
Привод компрессора 2-18-8301-027
Привод коробки передач Действ. от ЧМЭ 3-1521 1-02-8300-173
Привод скоростемера 1-02-8110-028
Привод топлива к фильт. 3-02-8310-265
Приводной механизм (в сборе) ( нет черт.) 9-02-9230-915

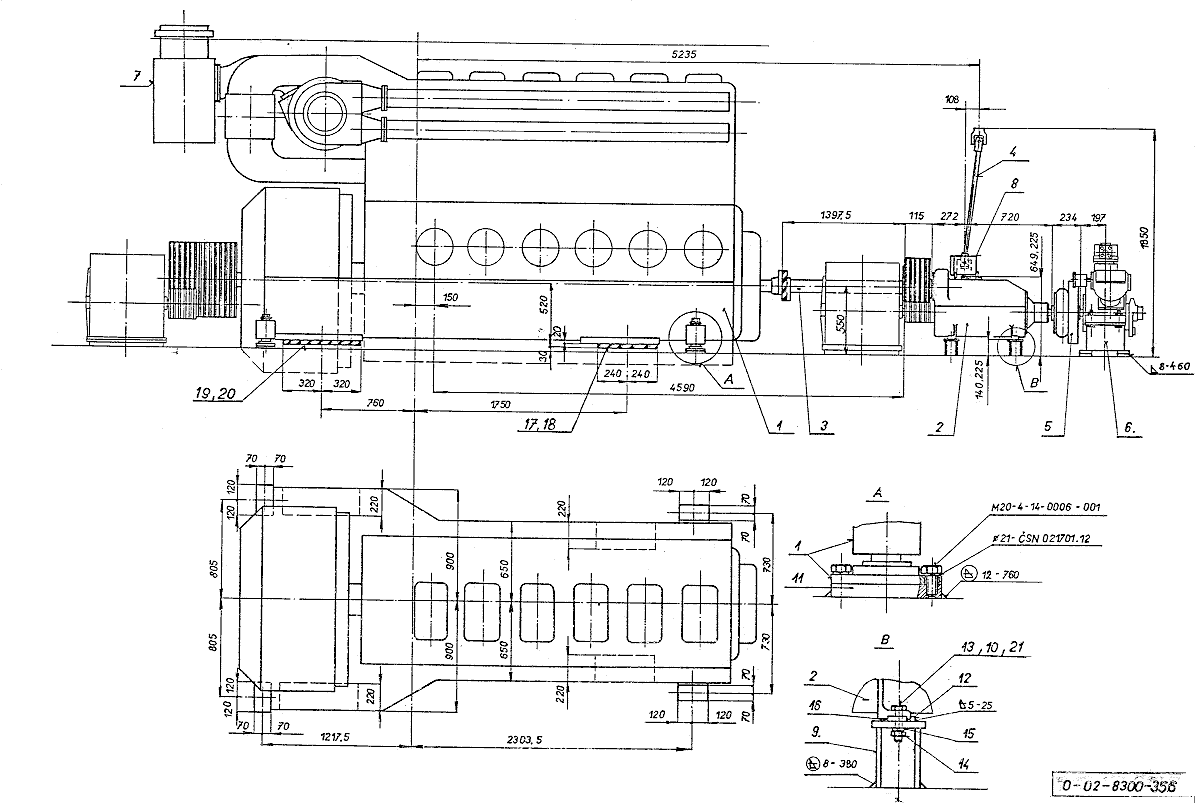

Приводной механизм 0-02-8300-356
Промежуточная стена генератора 0-02-8630-113
Промежуточный холодильник 1-02-8540-028
Путеочиститель 1-02-8230-147
Рабочее колесо ( нет черт.) 2-02-8430-042
Развет.коробка РК150 4-02-8713-094
Разветв.коробка РК125 4-02-8710-590
Разветвит.коробка РК 150 4-02-8713-010
Разводн.трубка ф57/89 3-02-8410-297
Рама жалюзи 1-02-7210-132
Рама жалюзи 1-02-7210-133
Рама жалюзи 3-02-7122-072
Рама жалюзи 3-02-7122-073
Рама жалюзи левая 3-02-7122-070
Рама жалюзи правая 3-02-7122-071

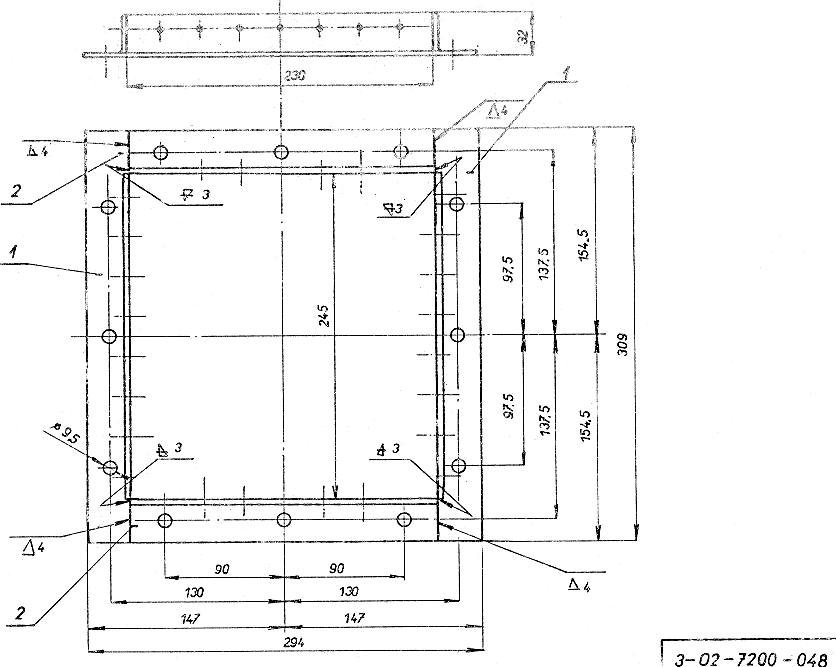

Рама меха 3-02-7200-048
Рама педали 3-02-7200-062
Рама тележки 0-02-8130-086
Расположение контрольн.приборов ( нет черт.) 0-02-8770-274
Расположение контрольных приборов ( нет черт.) 0-02-8770-065

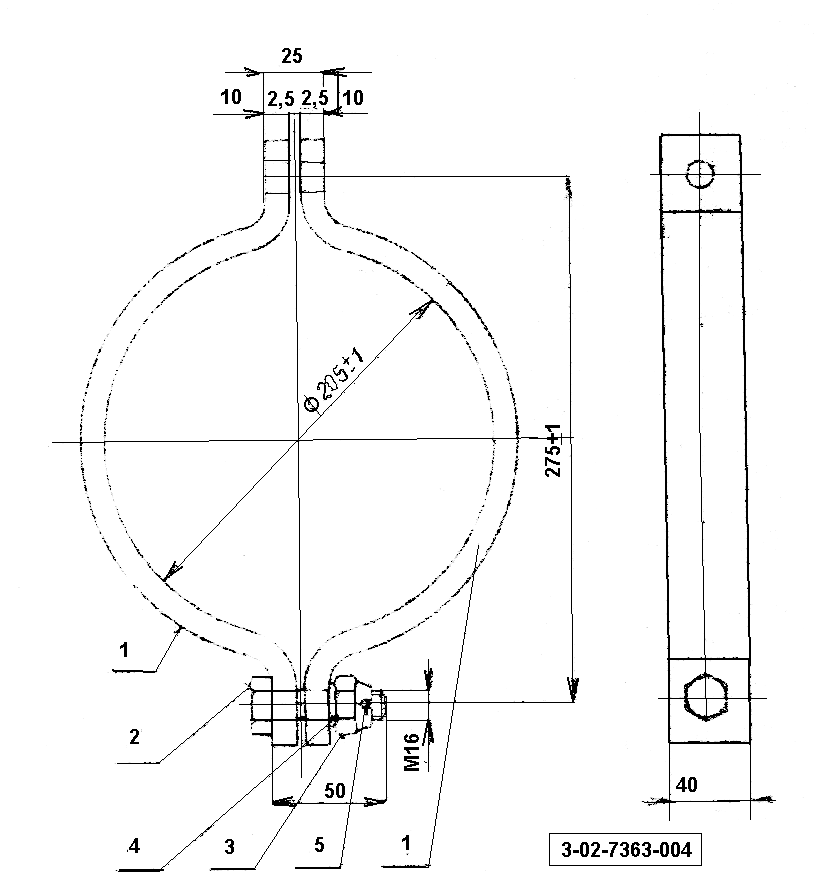

Распорное кольцо 3-02-7363-004
Распред.коробка РК 125 4-02-8710-727
Распред.коробка РК 125 4-02-8710-756

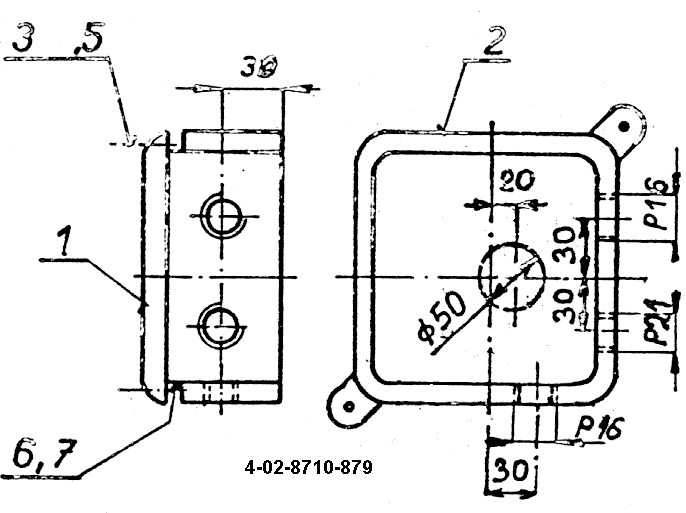

Распред.коробка РК 125 4-02-8710-879
Распред.коробка РК 150 3-02-8710-726
Распред.коробка РК 150 4-02-8710-592
Распред.коробка РК 150 4-02-8710-728

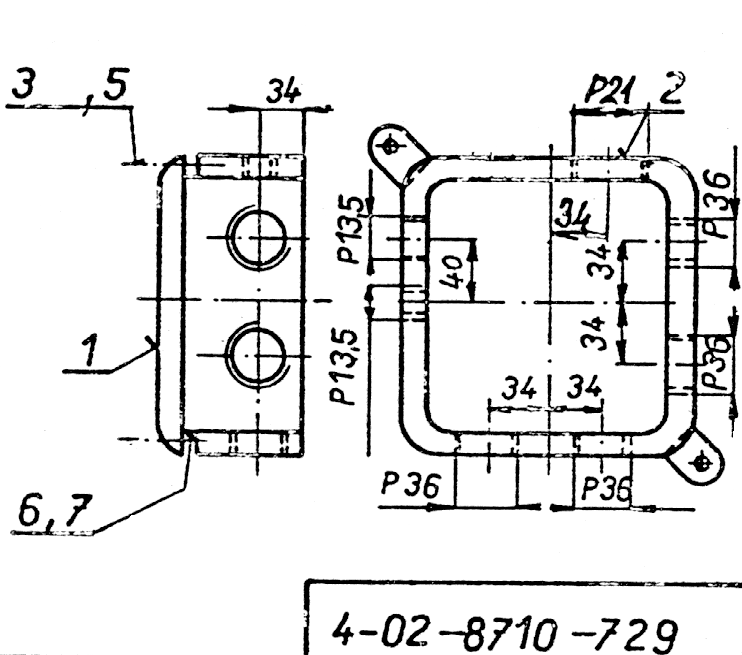

Распред.коробка РК 150 4-02-8710-729
Распред.коробка РК 150 4-02-8710-730

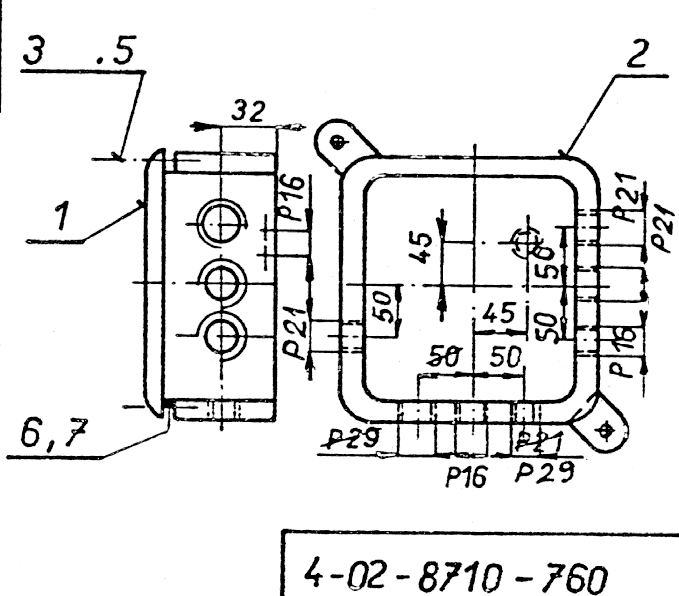

Распред.коробка РК 150 4-02-8710-760
Распределитель масла 2-18-8320-032

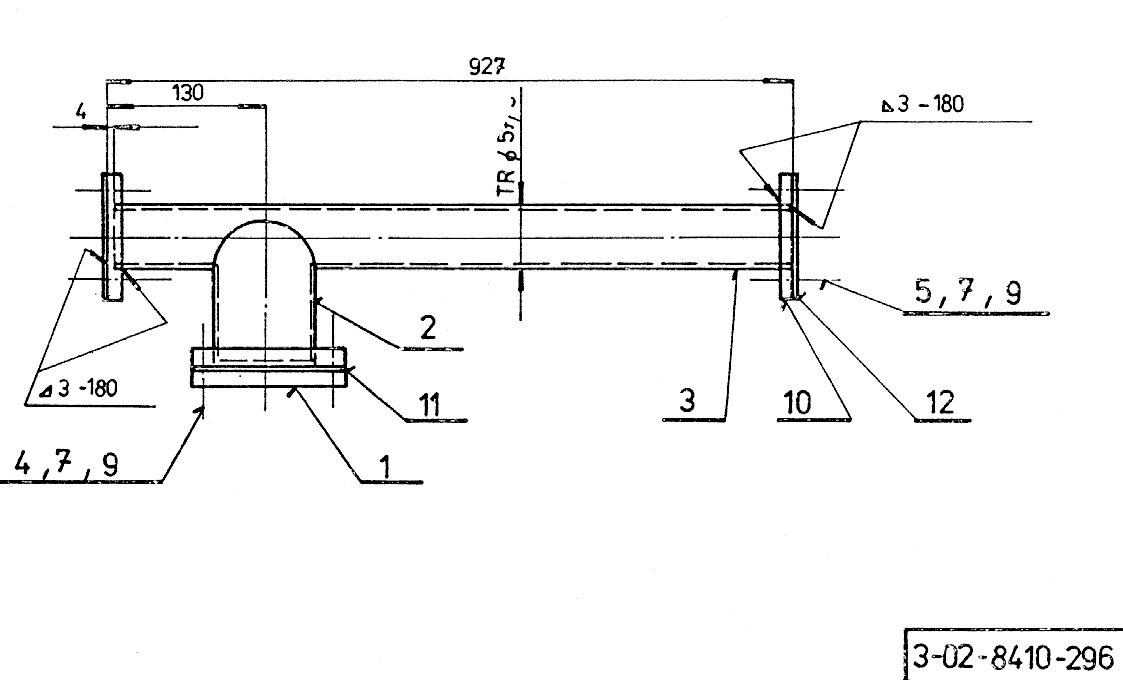

Распределительная трубка 57/102 3-02-8410-296
Резиновый амортизатор ( нет черт.) 4-02-4881-008

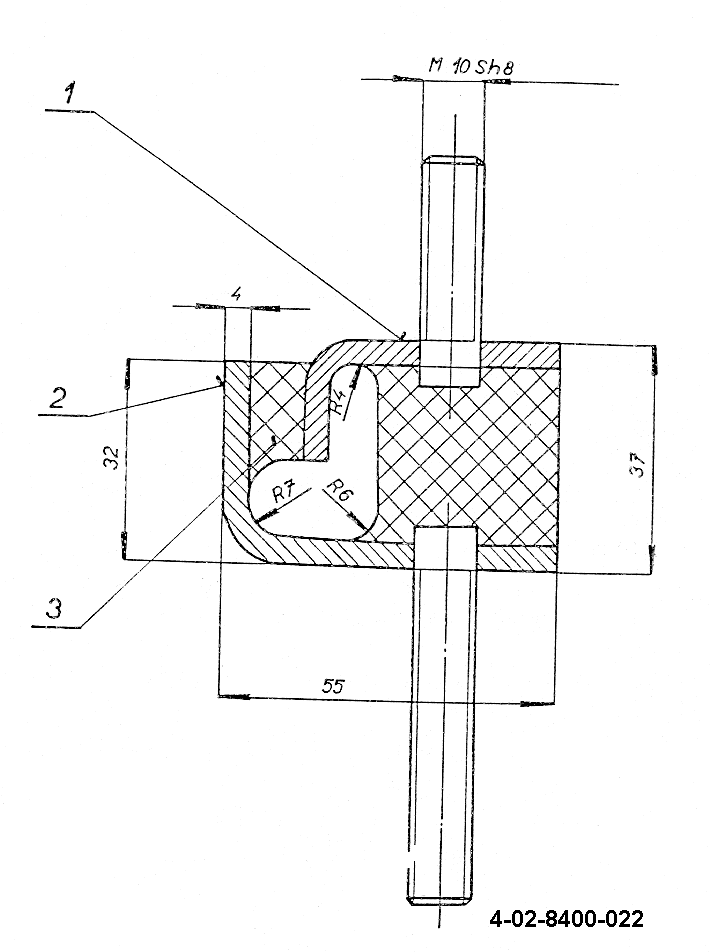

Резиновый амортизатор 10295 вид А 4-02-8400-022
Резинометал.втулка 3-02-8120-105
Резонатор ( нет черт.) 4-02-4310-037
Резьбов.связь I 3-02-7740-014
Резьбов.связь II 3-02-7740-015
Рукав 10х1000 3-02-8710-736

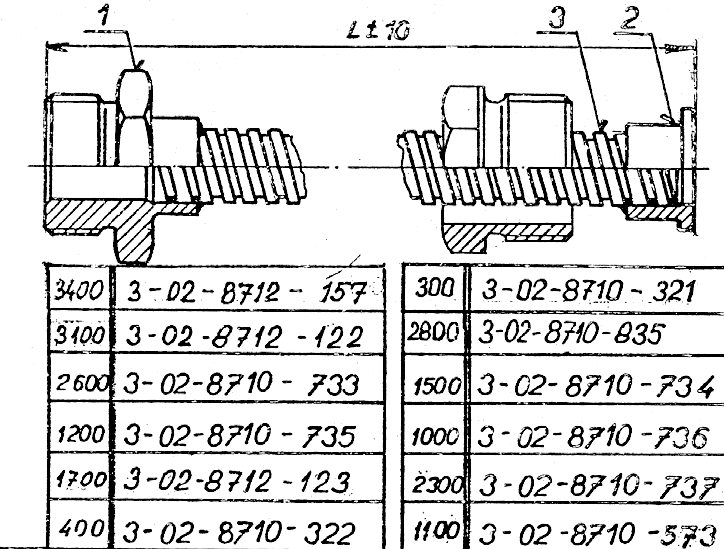

Рукав 10х1100 3-02-8710-573
Рукав 10х1100 3-02-8710-861
Рукав 10х1200 3-02-8710-735
Рукав 10х1200 3-02-8710-976
Рукав 10х1300 3-02-8710-686
Рукав 10х1500 3-02-8710-734
Рукав 10х1800 3-02-8710-742
Рукав 10х2300 3-02-8710-737
Рукав 10х2600 3-02-8710-733
Рукав 10х2800 3-02-8710-835
Рукав 10х2800 3-02-8712-077
Рукав 10х300 3-02-8710-321
Рукав 10х400 3-02-8710-322

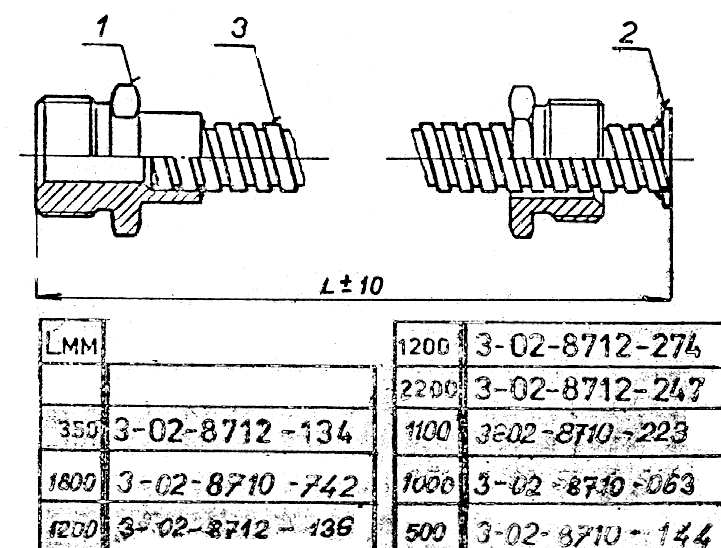

Рукав 10х500 3-02-8710-144
Рукав 10х500 3-02-8710-338
Рукав 10х500 3-02-8710-441
Рукав 10х500 3-02-8712-045
Рукав 10х500 3-02-8712-119
Рукав 10х600 3-02-8710-255
Рукав 10х600 3-02-8710-331
Рукав 10х600 3-02-8710-493
Рукав 10х600 3-02-8712-163
Рукав 10х900 3-02-8710-652
Рукав 12-2300 3-02-8710-747
Рукав 12х1100 3-02-8710-223
Рукав 12х1200 3-02-8712-138

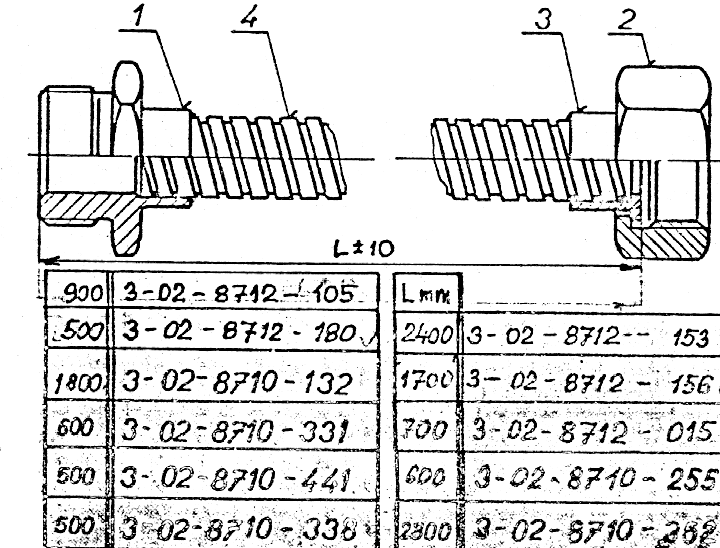

Рукав 12х1800 3-02-8710-132
Рукав 12х2300 3-02-8710-352
Рукав 12х600 3-02-8710-759
Рукав 12х800 3-02-8710-378
Рукав 12х900 3-02-8710-190
Рукав 15х1400 3-02-8710-758

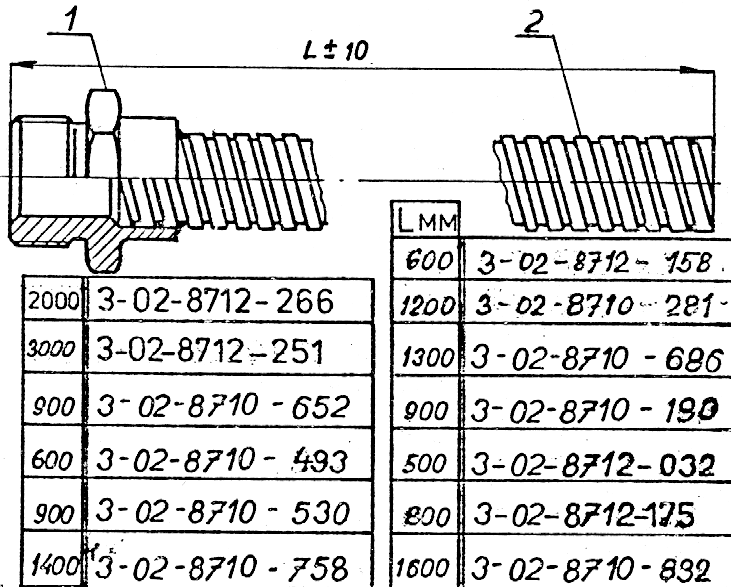

Рукав 20х1600 3-02-8710-832
Рукав 20х2600 3-02-8710-858

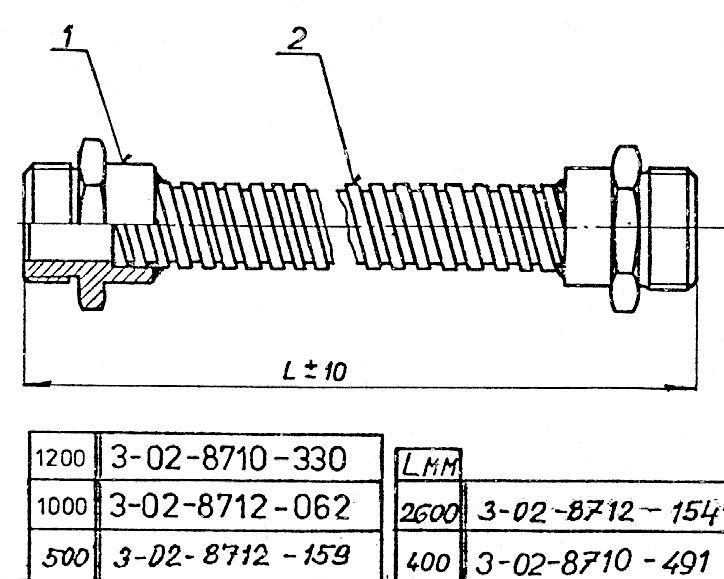

Рукав 20х300 3-02-8710-491
Рукав 20х500 3-02-8712-015
Рукав 20х900 3-02-8710-285
Рукав 20х900 3-02-8710-530
Рукав 25х1100 3-02-8710-825

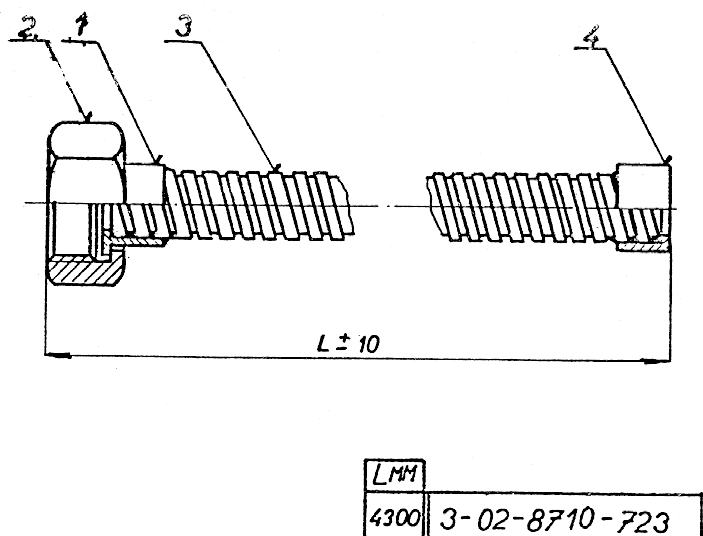

Рукав 25х4300 3-02-8710-723
Рукав 25х600 3-02-8710-772
Рукав 32х1000 3-02-8710-196
Рукав 8х800 3-02-8710-405

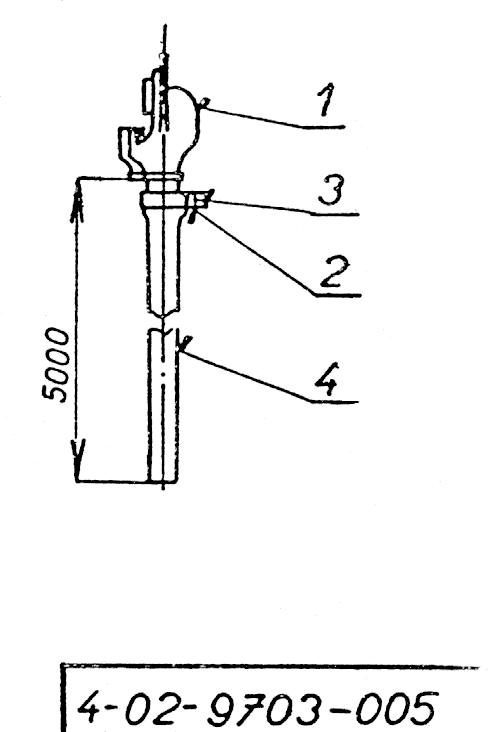

Рукав для воды 4-02-9703-005
Рукав для выпуска топлива 3-02-8820-001
Рукав для масла 3-02-8820-004
Рукав для обдувки 3-02-8800-104
Ручка капота 3-02-1420-001
Ручка со скобой 3-02-1315-008
Ручка шкафа 3-02-8610-403
Рычаг 3-02-2582-014

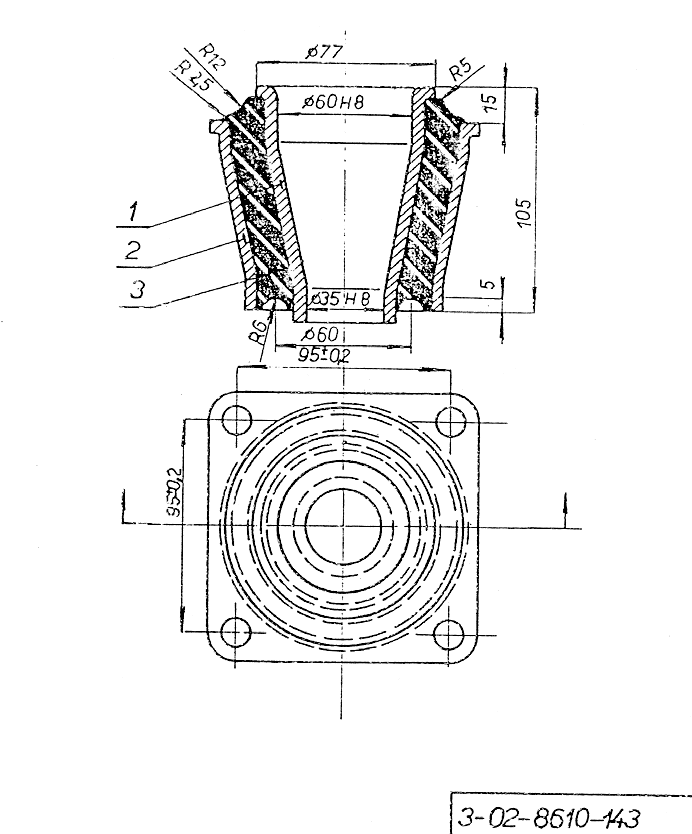

Сайлентблок 3-02-8610-143
Сб.воздушного трубопров ( нет черт.) 0-02-8500-088
Сб.черт.левой осевой буксы 1-02-8120-086
Сб.черт.правой осевой буксы 1 1-02-8120-087
Сб.черт.правой осевой буксы II 1-02-8120-088
Сбор. чертеж тепловоза 0-02-8010-013/А
Сбор.чертеж тележек 3-02-8100-118
Сборка задней тележки ( нет черт.) 9-02-8100-117
Сборка механ.тормоза 0-02-8150-024
Сборка охлаждающего блока 0-02-8410-197
Сборка охлаждения ( без черт.) 9-02-8400-069
Сборка передней тележки 0-02-8100-116

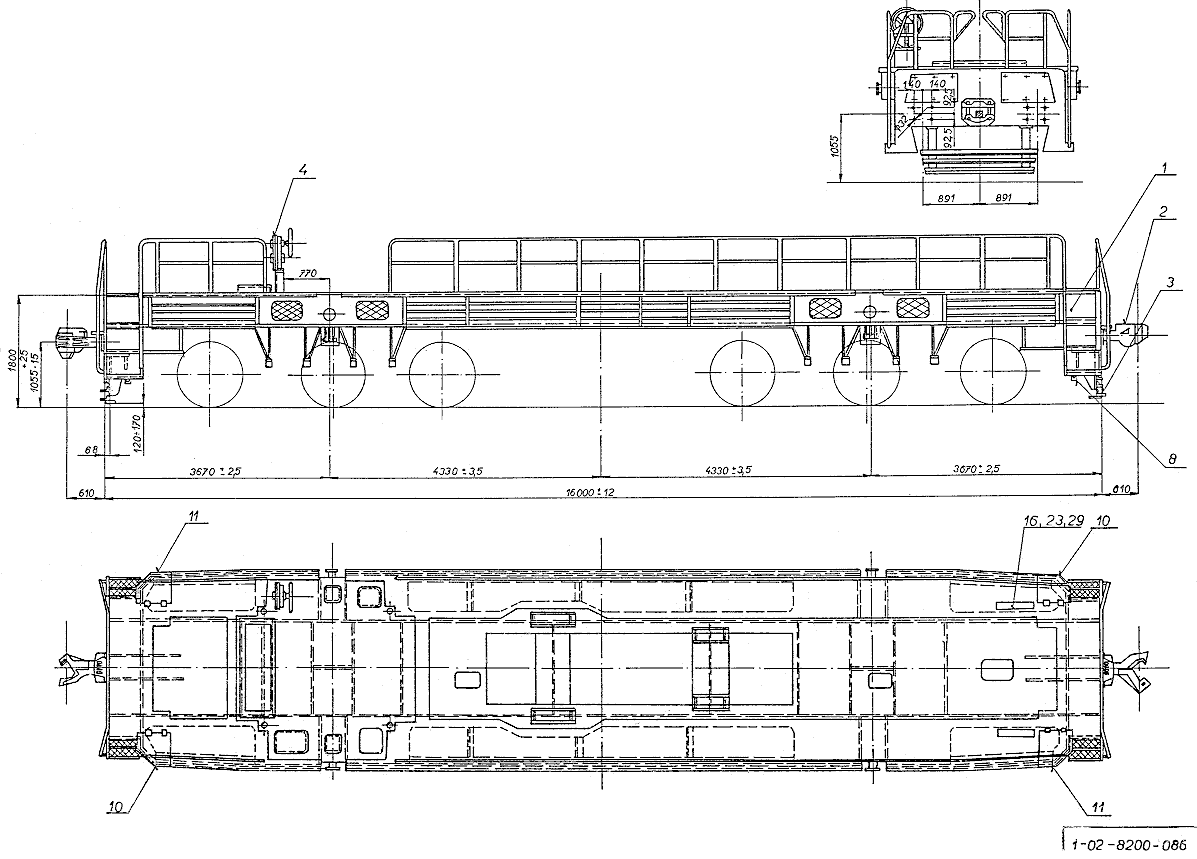

Сборка рамы 1-02-8200-086
Сборка сидения 1-02-8610-413
Сборка тормоза 0-02-8250-020
Свар.изд.вентилятора Ф 1000 1-02-8430-097
Сваренный держатель 2-02-7257-047
Сварн.изд.вентилят. Ф 630 1-02-7515-048
Сварн.изд.тепл.бака 0-02-6360-013
Сварн.изделие рамы 0-02-8210-193
Свисток ( нет черт.) 3-02-8570-015

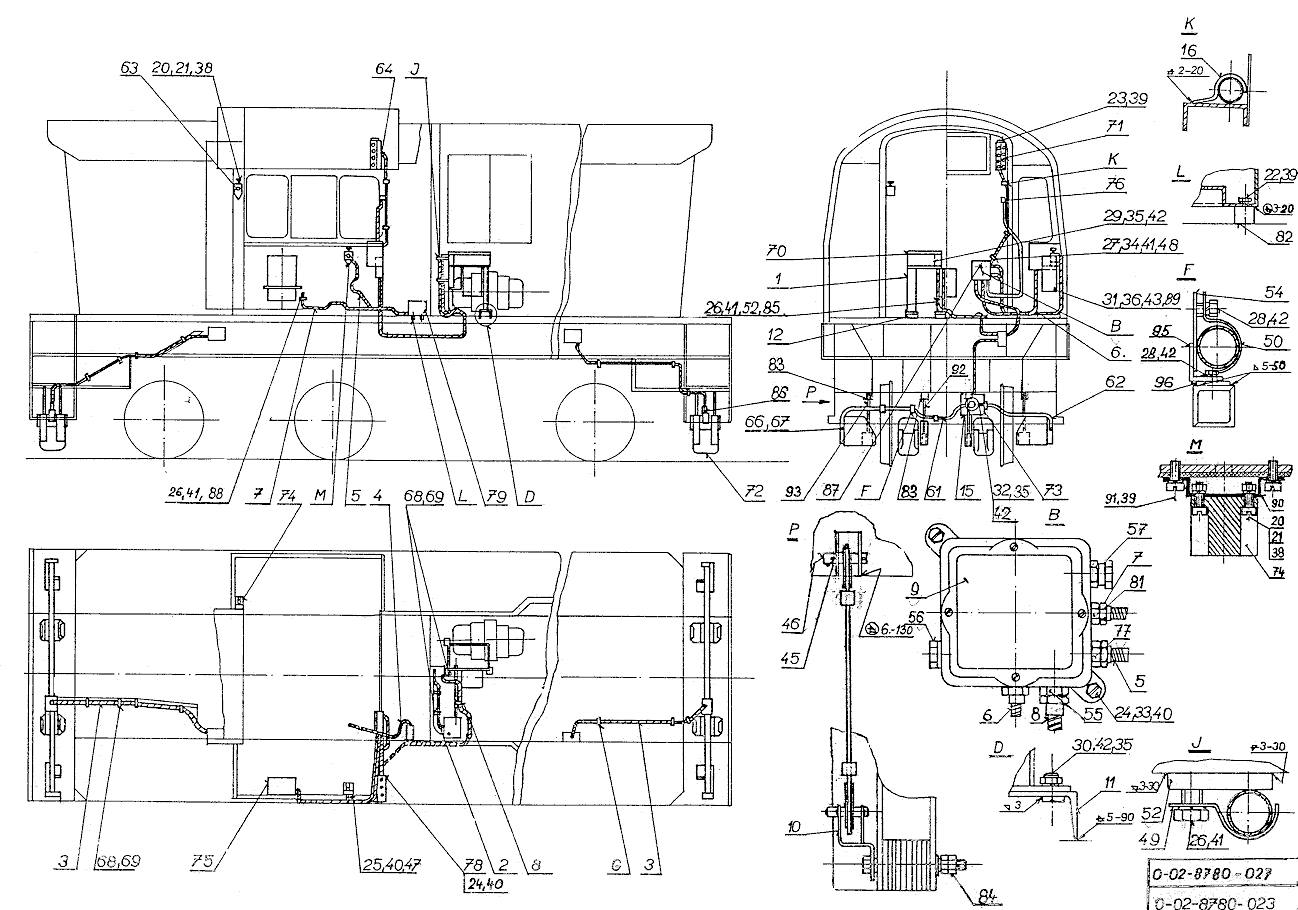

Сигнализация тепловоза 0-02-8780-023
Сидение 2-02-8659-006
Скоростемер с приводом 0-02-8750-052

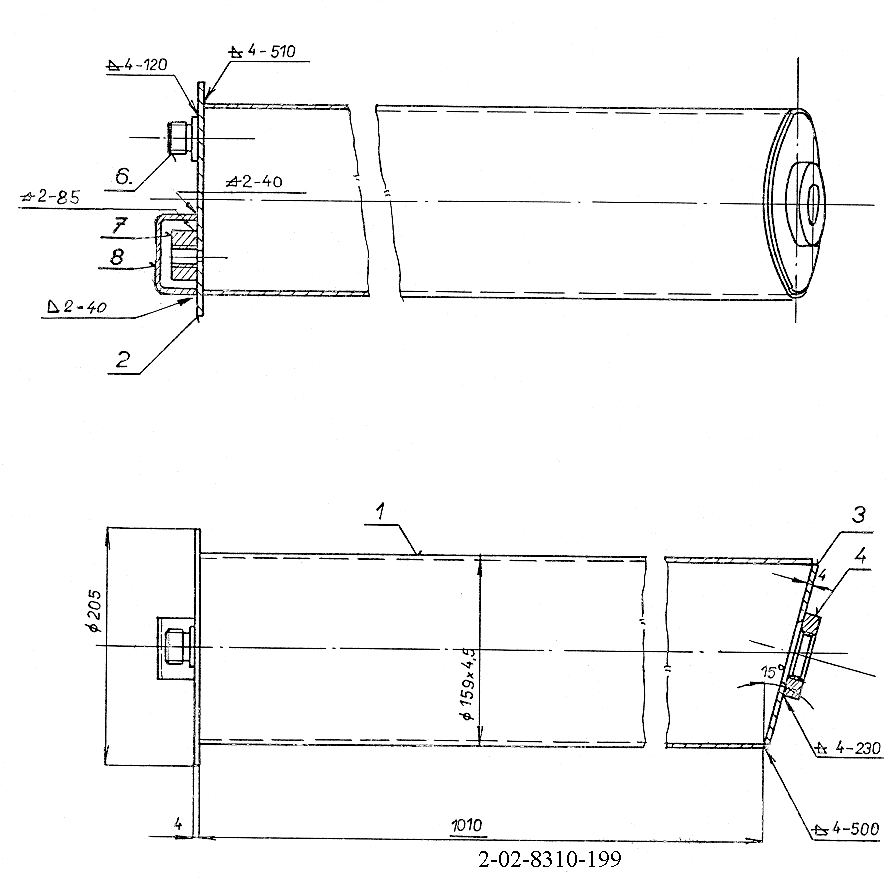

Сливной бак 2-02-8310-199
Смазыв.трубка внешняя 1-18-8380-050

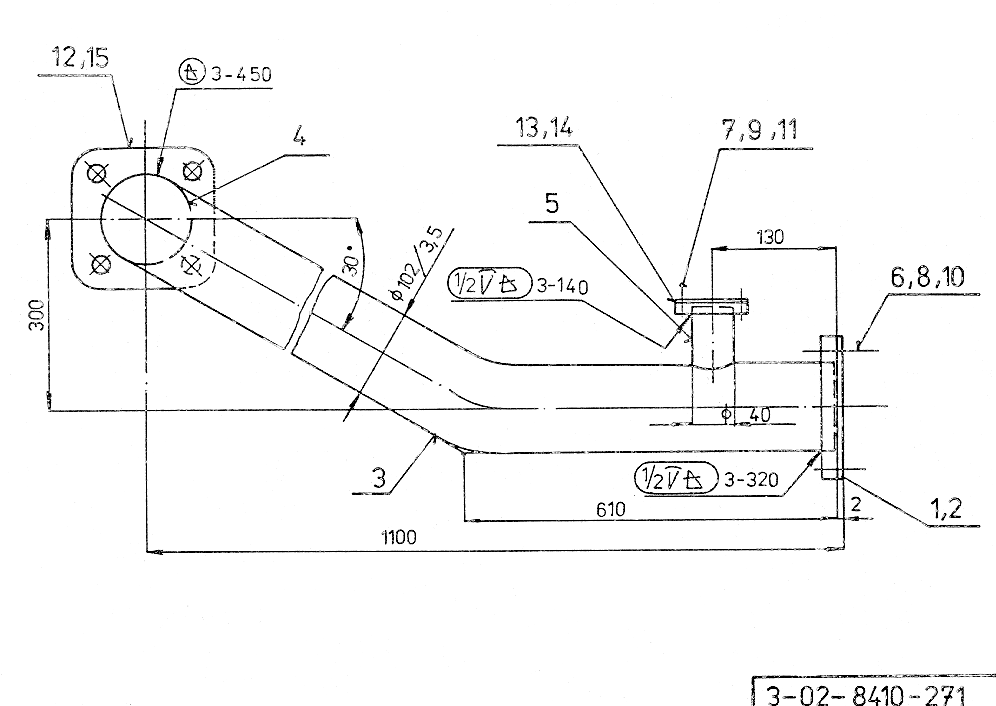

Соедин.трубка I 3-02-8410-271

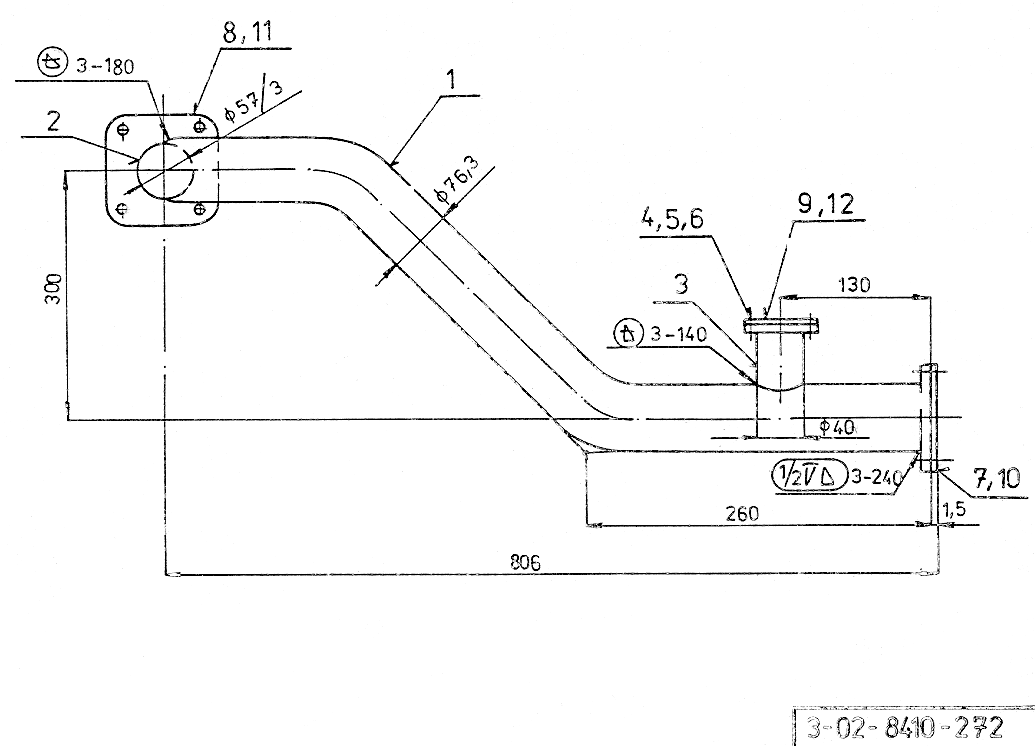

Соедин.трубка II 3-02-8410-272
Соединит.рычаг короткий 3-02-2520-008
Соединит.рычаг короткий-сварной 3-02-8150-022

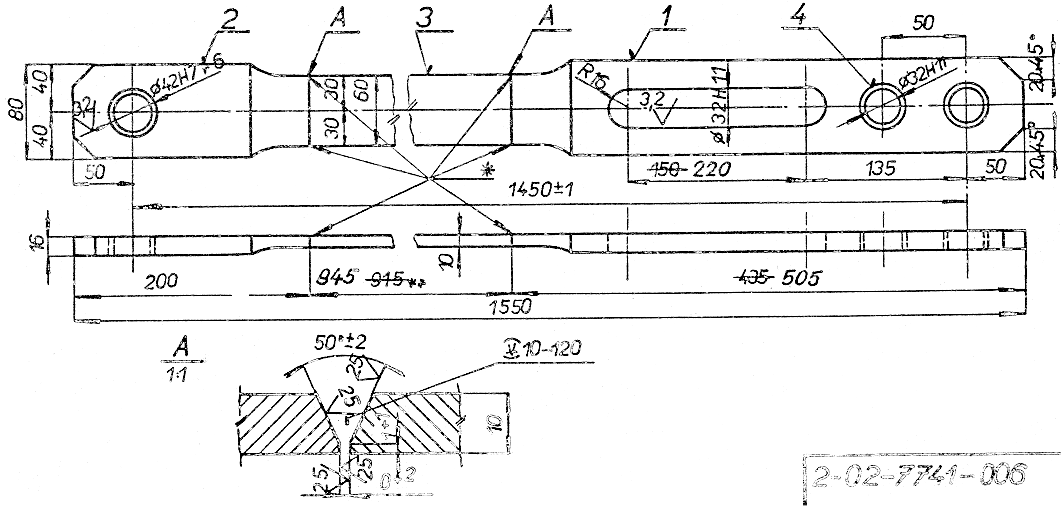

Соединительный рычаг 2-02-7741-006
Спинка 3-02-8659-000
Средний капот 0-02-8630-183

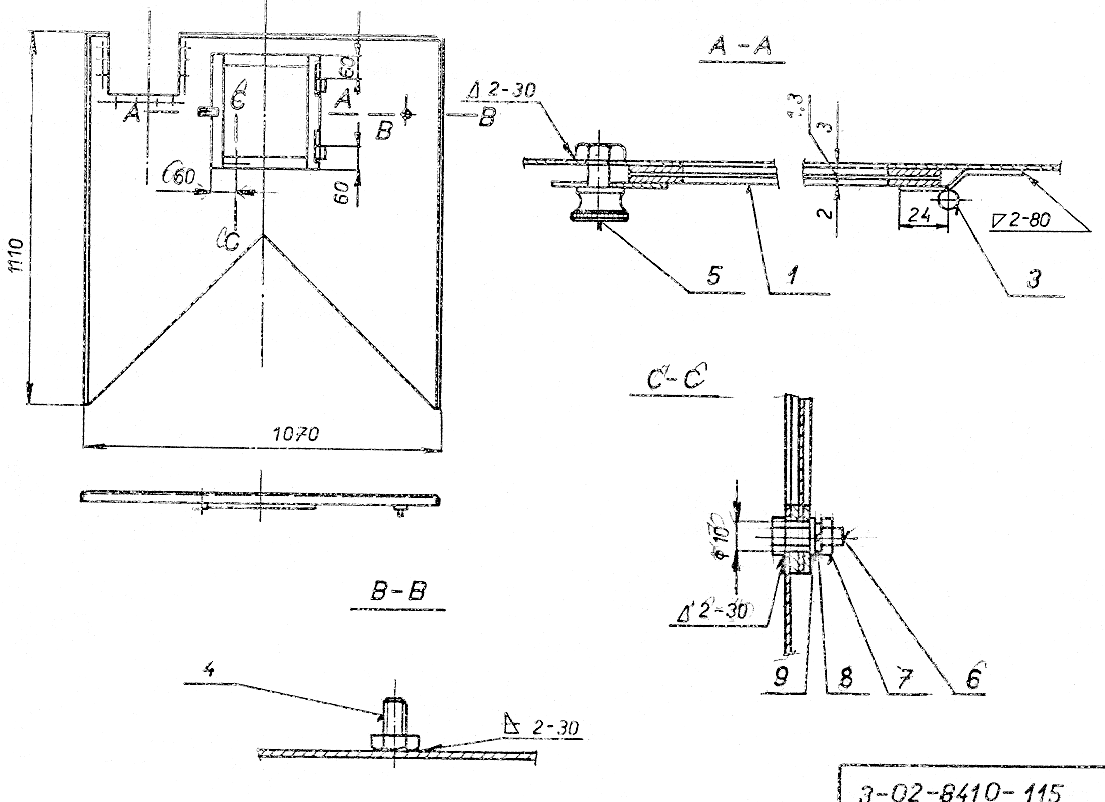

Средний лист 3-02-8410-115
Средняя часть рамы тележки 1-02-8130-073
Стена распред. с дверями 1-02-8610-732

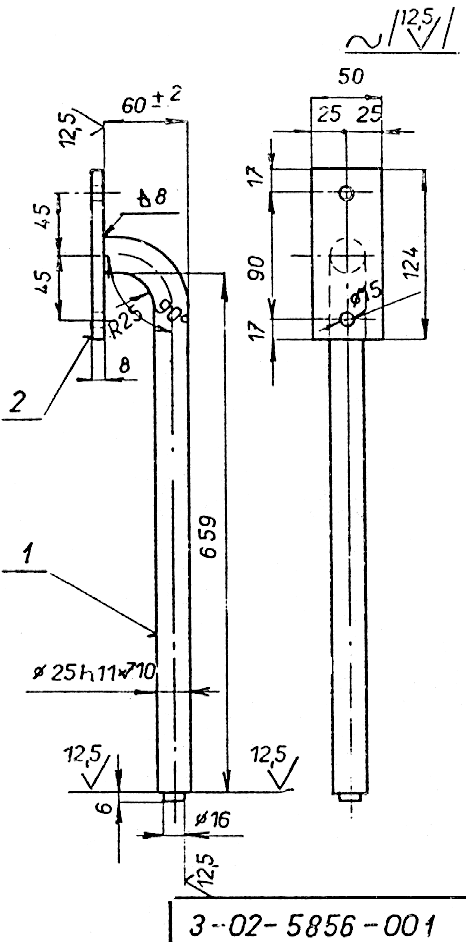

Стойка сидения 3-02-5856-001
Ступенька с отоплением ( нет черт.) 2-02-8480-098

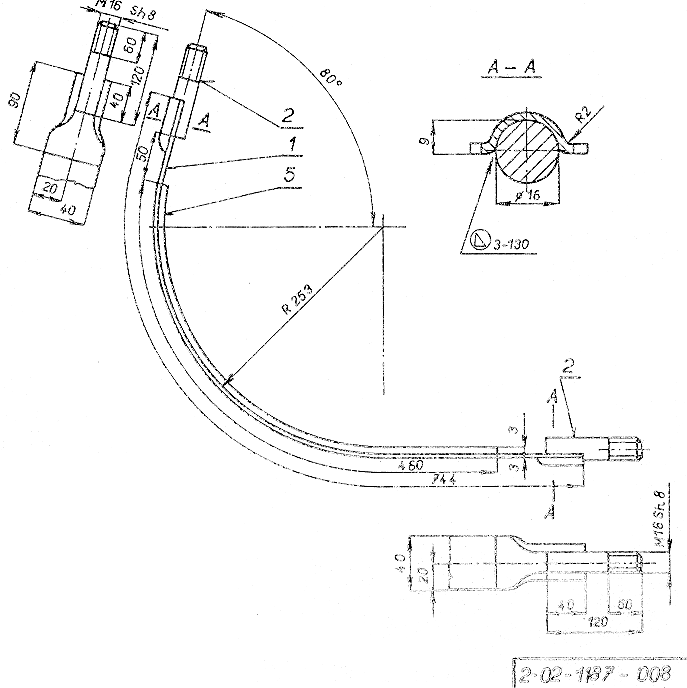

Стягивающая лента 2-02-1187-008

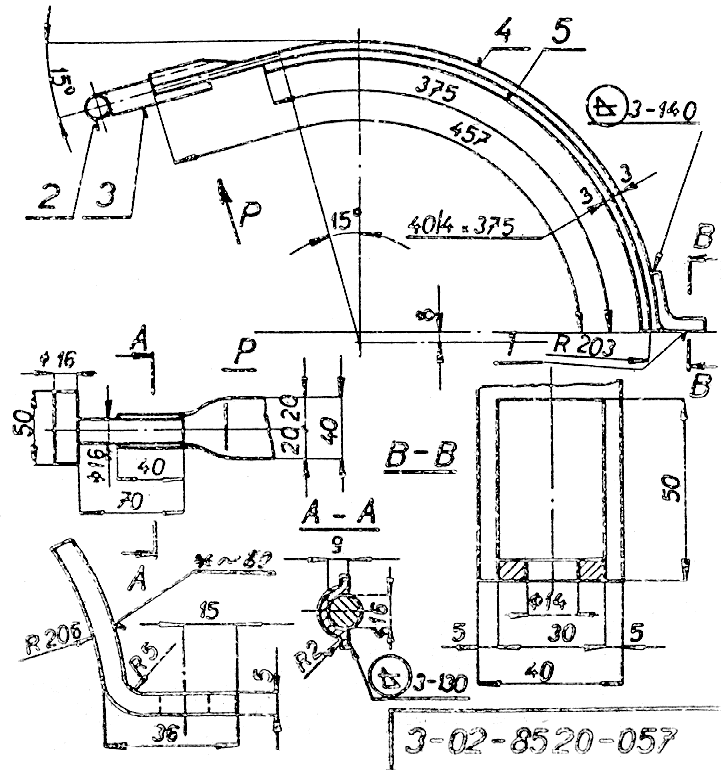

Стягивающая лента 3-02-8520-057

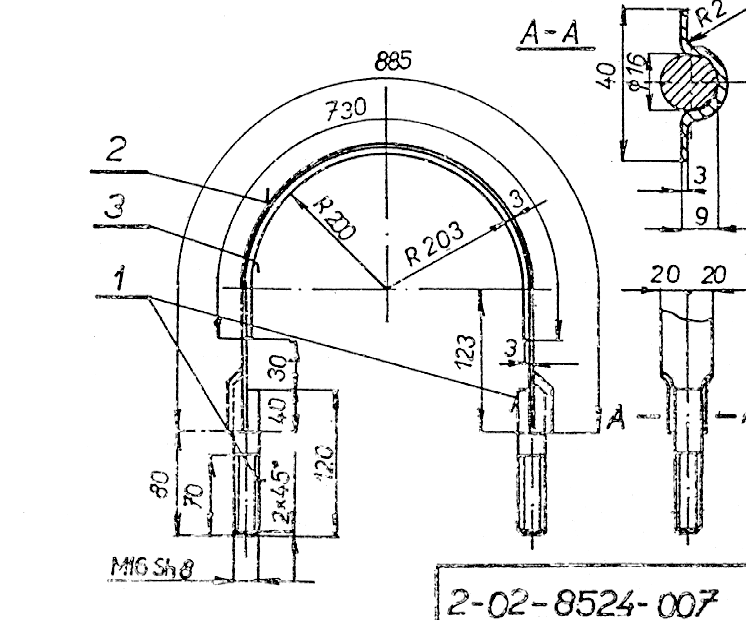

Стяжная лента 2-02-8524-007
Стяжная лента 3-02-7361-008
Стяжная лента 3-02-8524-014

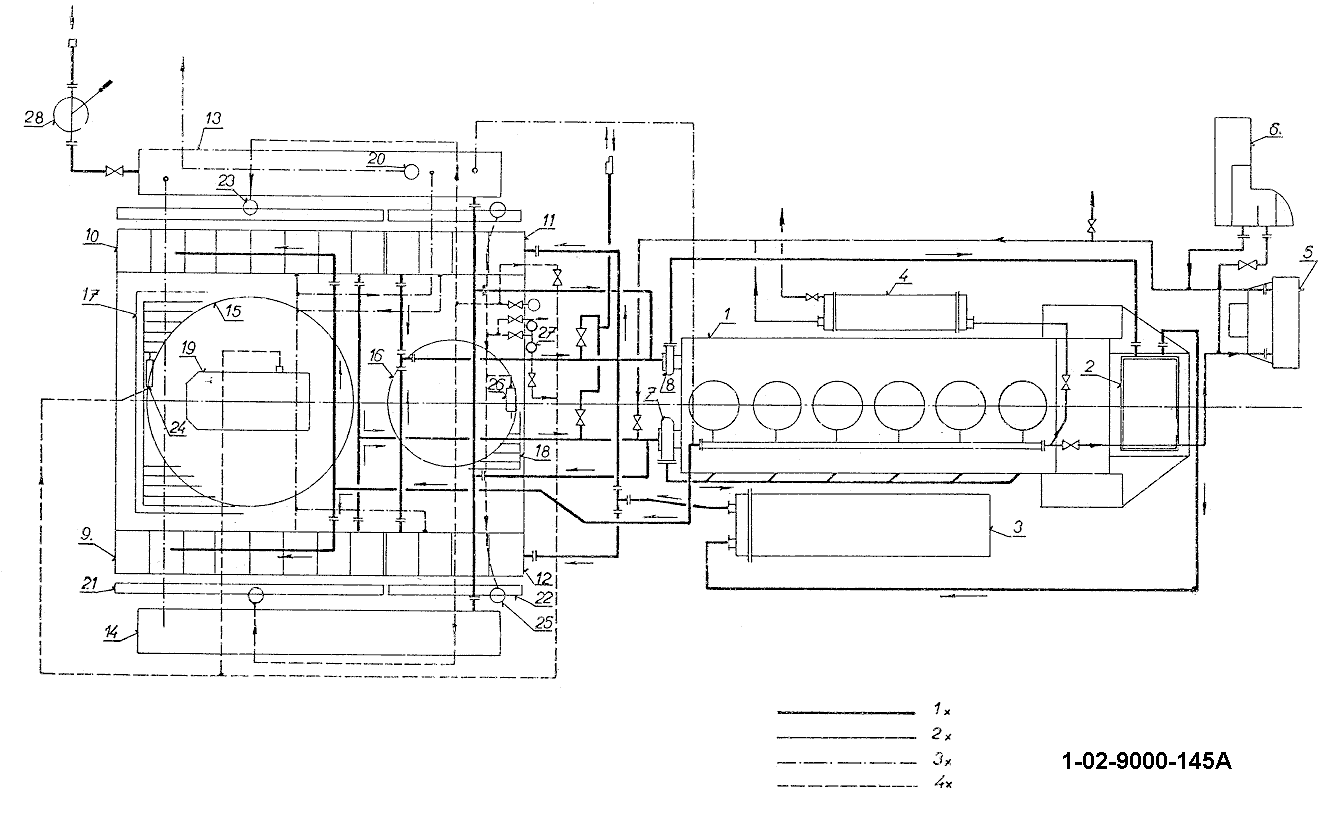

Схема водяной системы 1-02-9000-145а

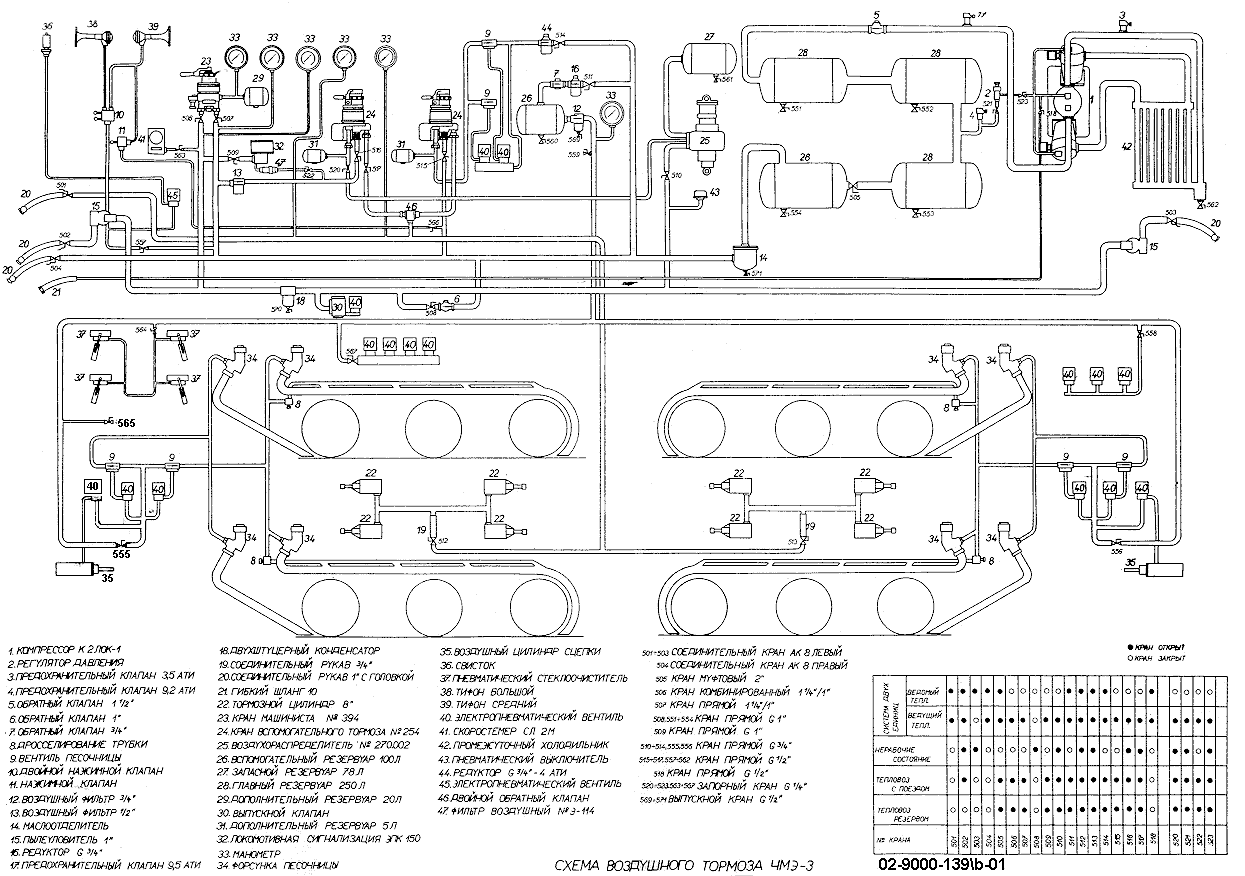

Схема воздушн.тормоза 3-02-9000-139
Термостат калорифера 2-02-8770-244

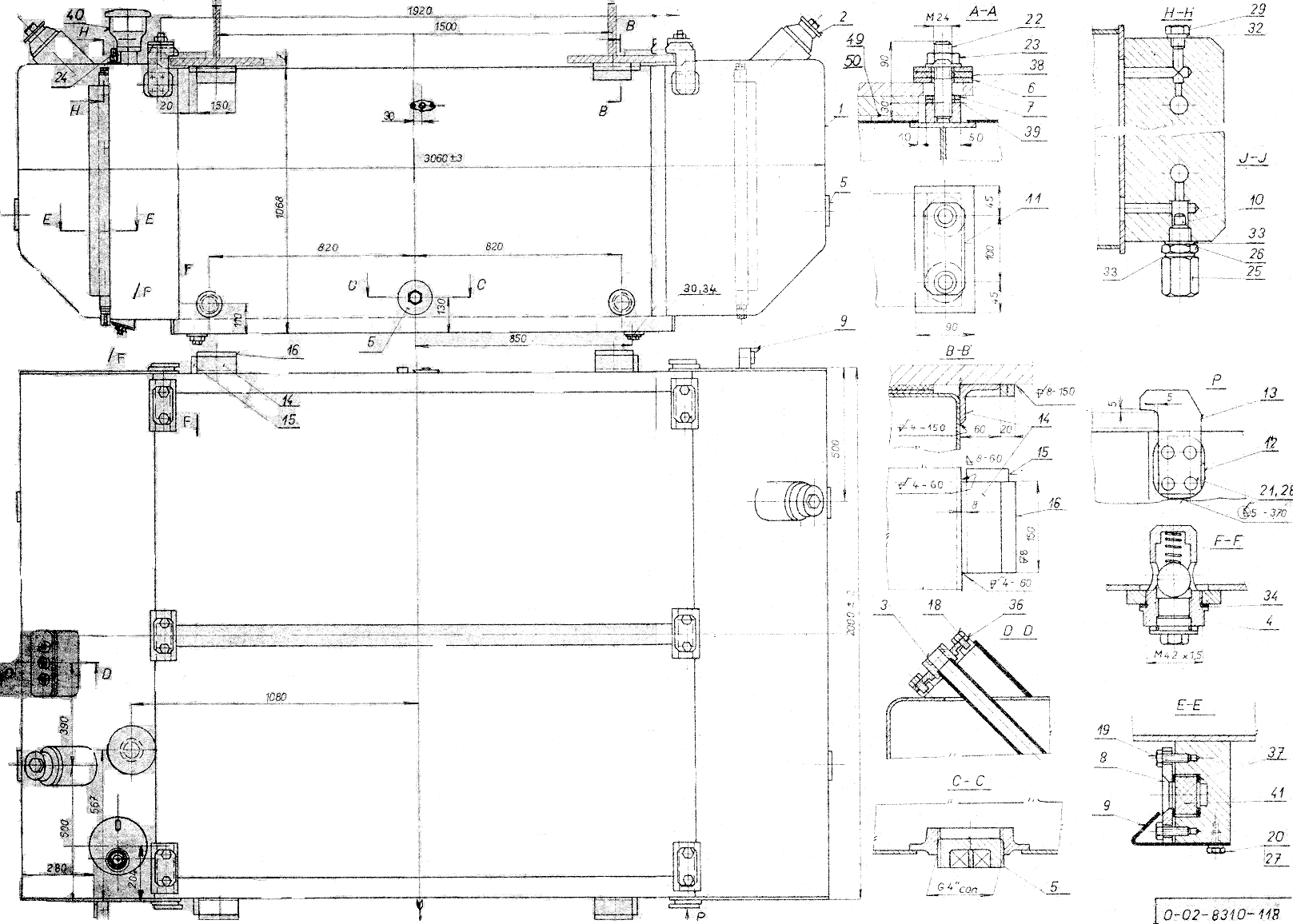

Топливный бак 6000 л 0-02-8310-118

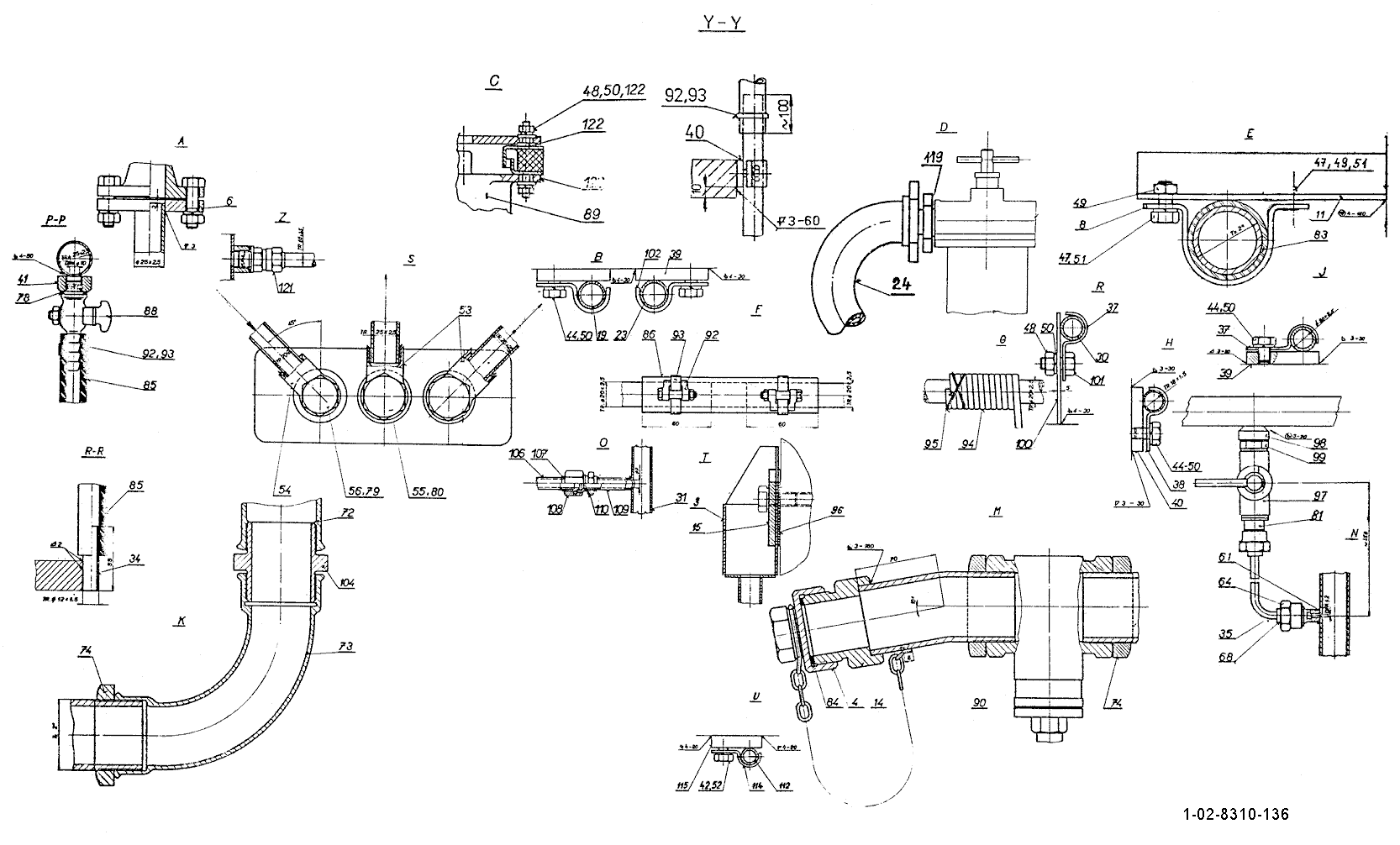

Топливный и масляный трубопровод и выхлоп 0-02-8310-137 ; 1-02-8310-136

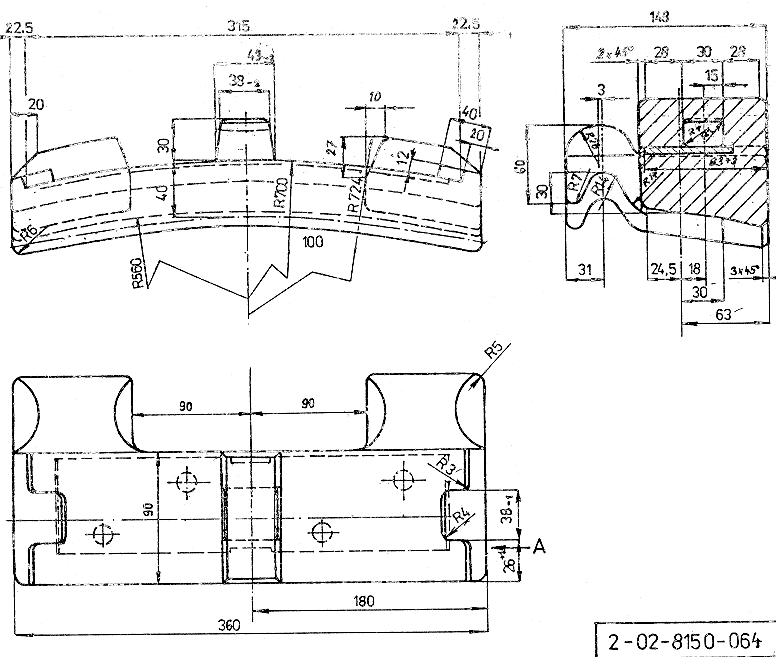

Тормозная колодка 2-02-8150-064
Тормозной рычаг I 2-02-2595-005
Тормозной рычаг II 2-02-2593-021
Тормозной рычаг III 2-02-2593-022
Тормозной рычаг IV 2-02-2591-008
Трубка Ду 6 1-18-8380-050
Трубка песочницы-сварн. 4-02-4330-000
Трубка Ф 102 0-02-8480-022/79 (3-02-8480093
Трубка Ф 102 3-02-8410-091

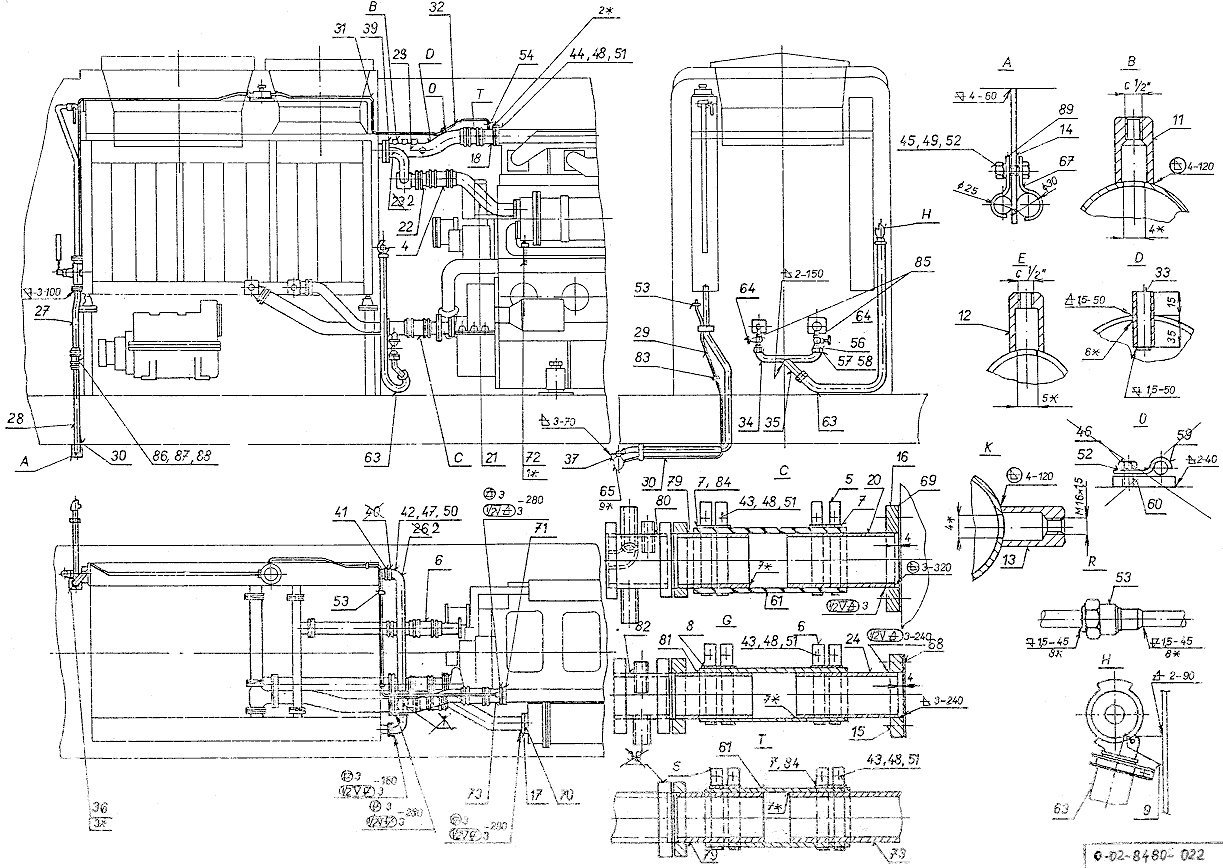

Трубка ф 76 0-02-8480-022/82(3-02-8480-032
Трубка ф102 0-02-8480-022/80(3-02-8480-034
Трубка ф80 0-02-8480-022/81(3-02-8480-092

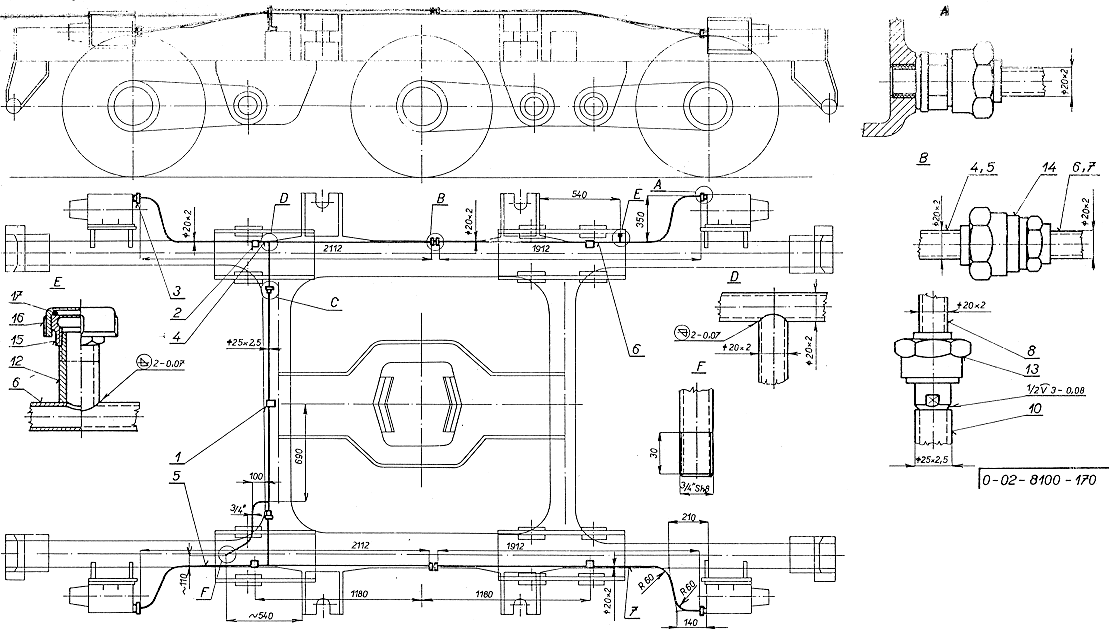

Трубопровод воздушного тормоза тележки 0-02-8100-170
Трубопровод места машиниста ( нет черт.) 0-02-8510-151
Трубопровод охладителя 0-02-8480-022
Трубопровод средн.капота ( нет черт.) 1-02-8510-080
Трубопровод тифонов и свистков ( нет черт.) 0-02-8510-143
Тяга лопастей 3-02-7378-005
Тяга лопастей левая 3-02-7235-555
Тяга лопастей правая 3-02-7235-556

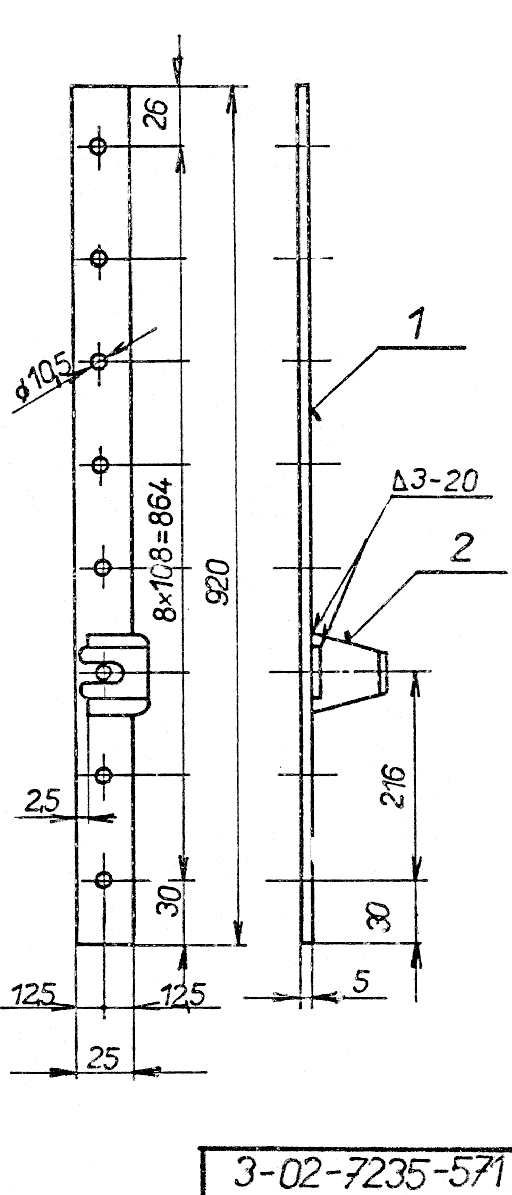

Тяга лопастей правая 3-02-7235-571
Тяга лопасти 3-02-7378-003
Тяга лопасти левая 3-02-7235-570

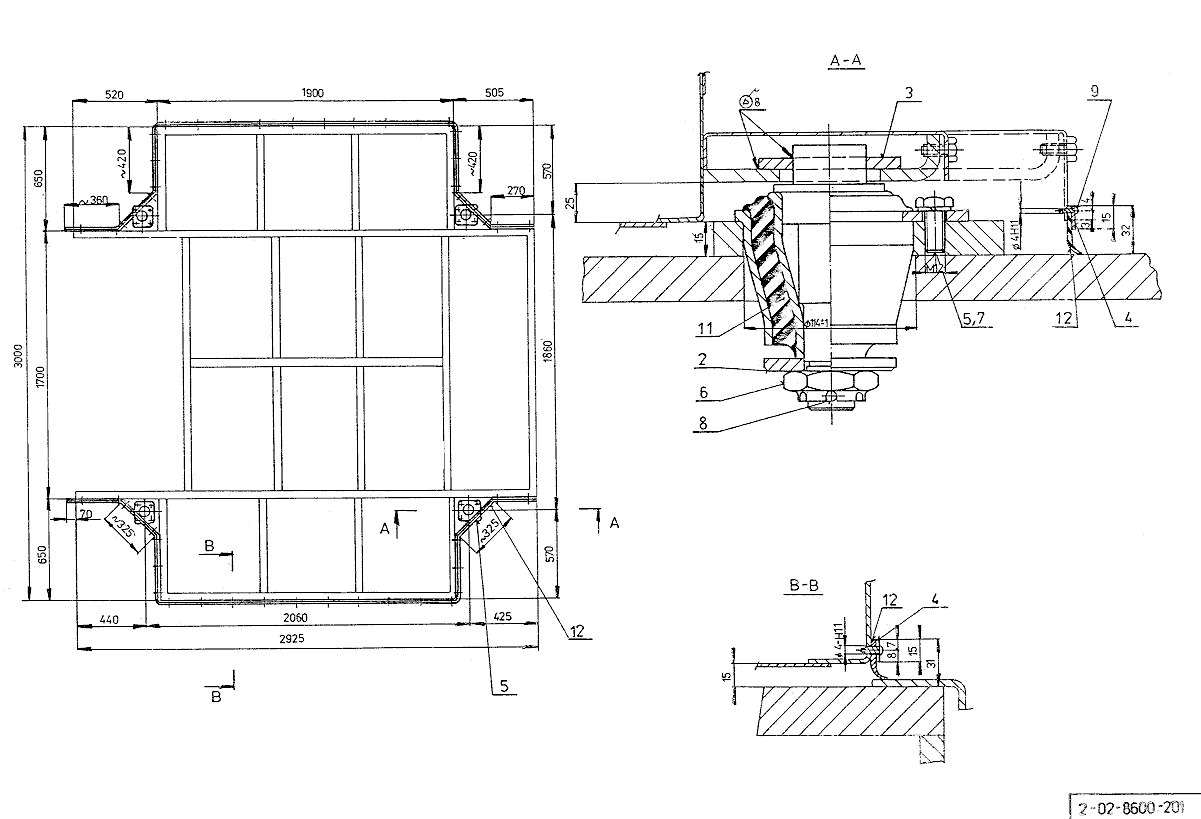

Укладка кабины на сайлентблоках 2-02-8600-201
Укладка компрессора К 2- Лок 1 1-02-8300-114
Укладка контрольных приборов 2-02-8770-065

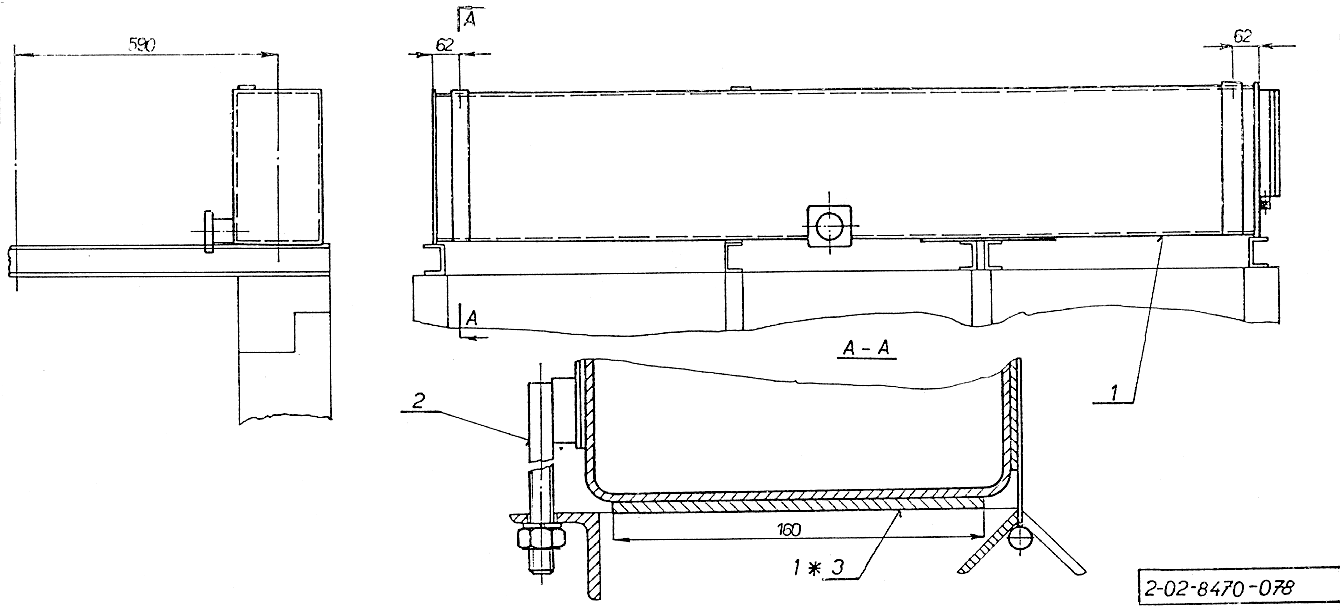

Укладка левого бака 2-02-8470-078
Укладка нижних дверей 1-02-8410-314

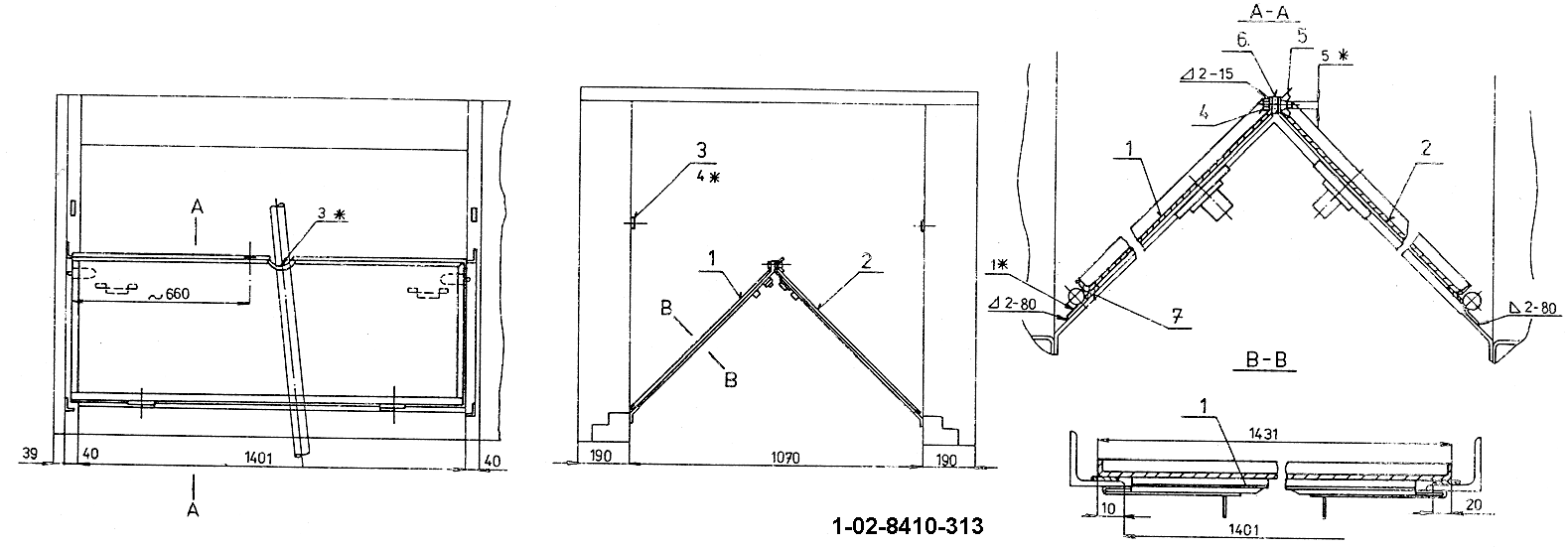

Укладка нижних дверей II 1-02-8410-313
Укладка огнетушителей 2-02-8800-292
Укладка охлажд.блока ( нет черт.) 1-02-8410-047
Укладка правого бака 2-02-8470-075

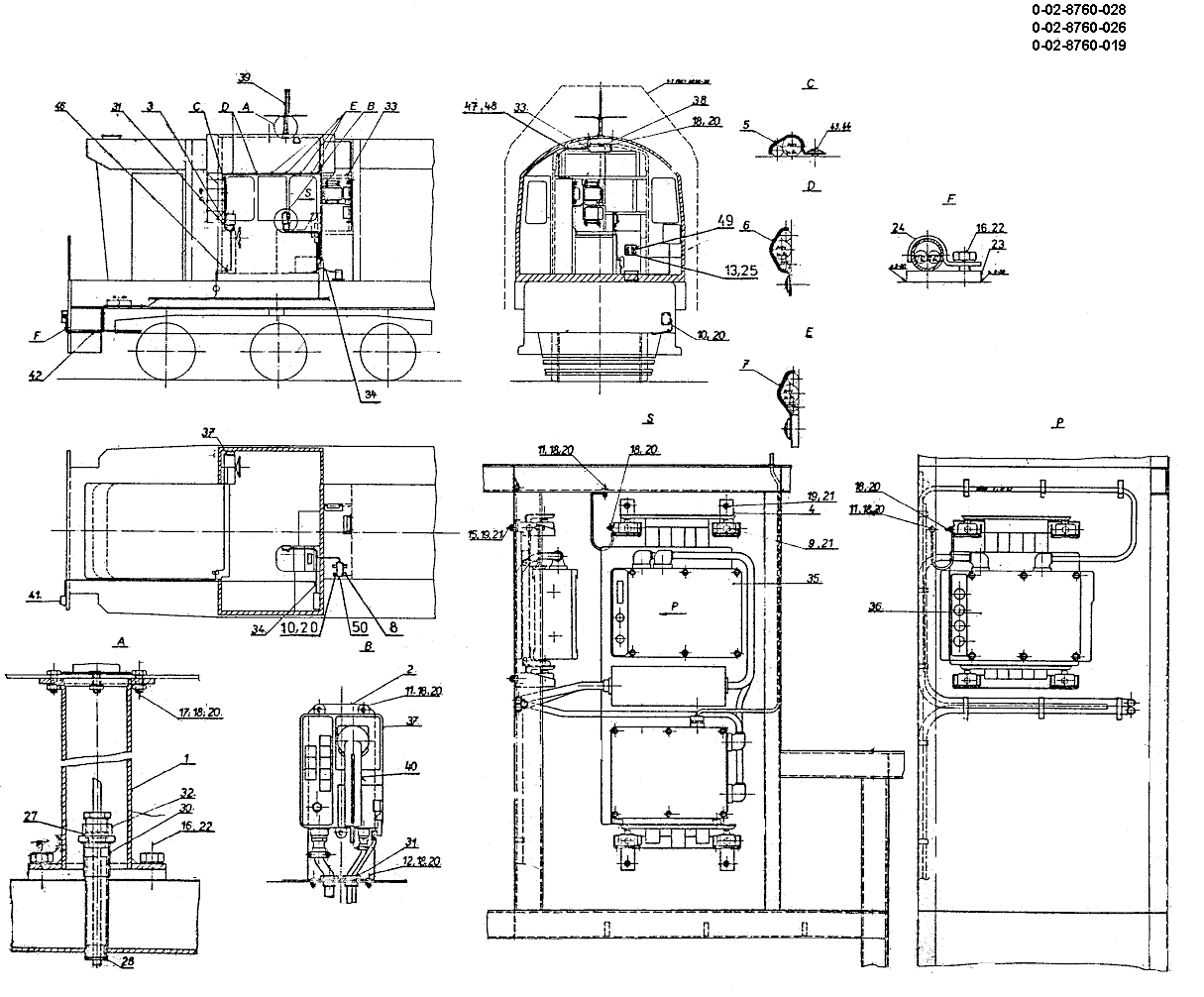

Укладка радиостанции 0-02-8760-019
Укладка радиостанции 0-02-8760-026
Укладка сопротивлен.0,7 2-02-8711-005
Укрепл.кожуха вентилят. 1-02-8800-116

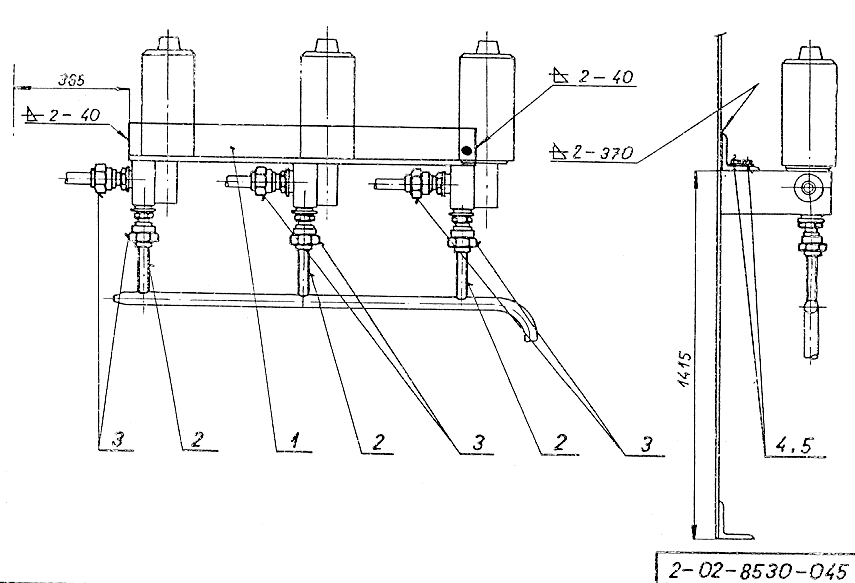

Укрепл.элмагнит.клапанов на перегородке 2-02-8530-045

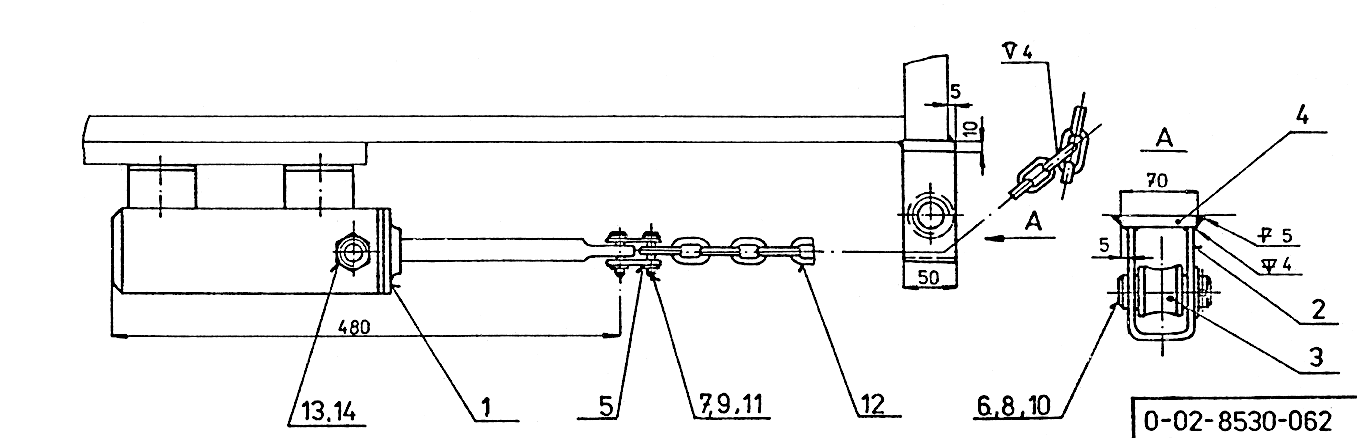

Укреплен.возд.цилиндра автосцепки 0-02-8530-062
Укреплен.стеклоочист.двери 2-02-8530-095
Укрепление 3-02-8560-060
Укрепление 3-02-8560-097
Укрепление 3-02-8560-100
Укрепление 3-02-8560-188
Укрепление 4-02-8506-017
Укрепление 4-02-8560-019
Укрепление 4-02-8560-054
Укрепление 4-02-8560-133

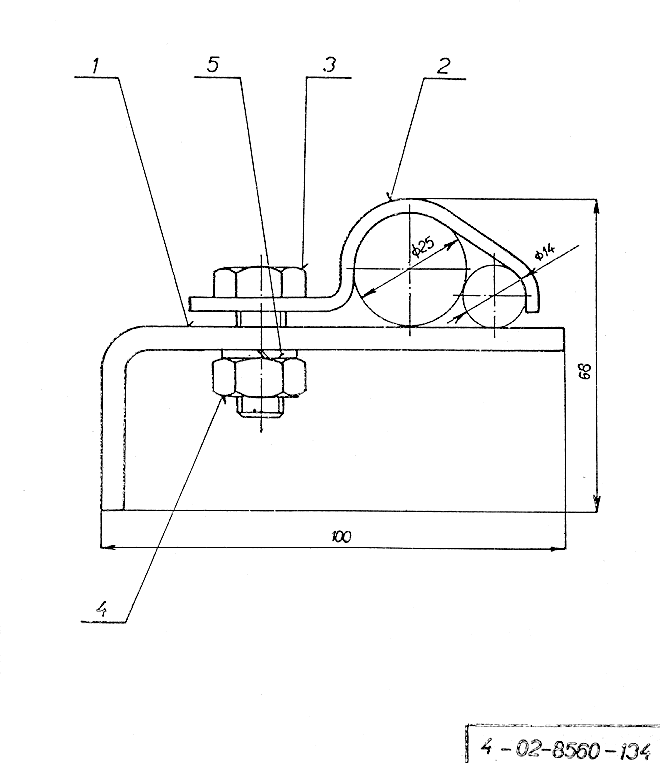

Укрепление 4-02-8560-134
Укрепление аппаратов 1-02-8530-066
Укрепление возд.рез.5 л 2-02-8522-029
Укрепление вспомогат.возд.резервуара 1-02-8522-033

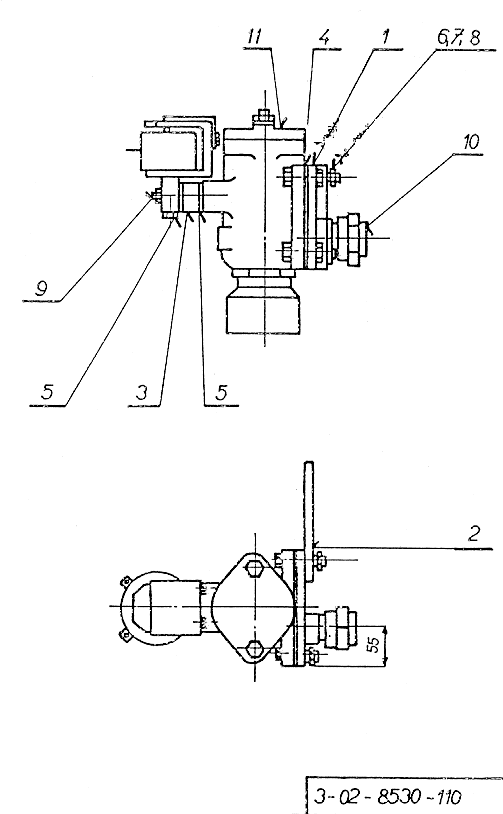

Укрепление выпускного клапана 3-02-8530-110

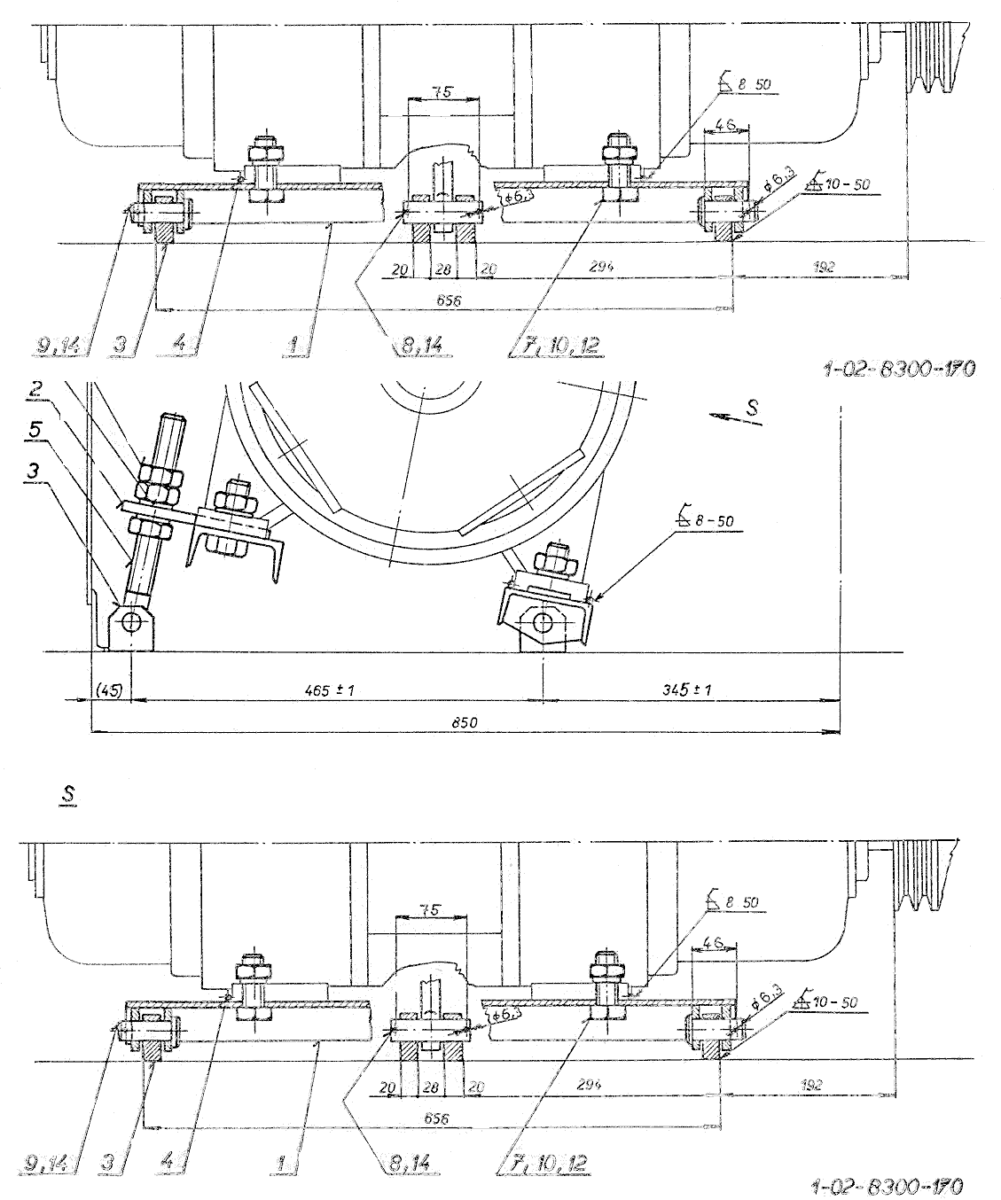

Укрепление динамовозбуд. 1-02-8300-170
Укрепление распределит. и возд.рез. 78 л 1-02-8530-076

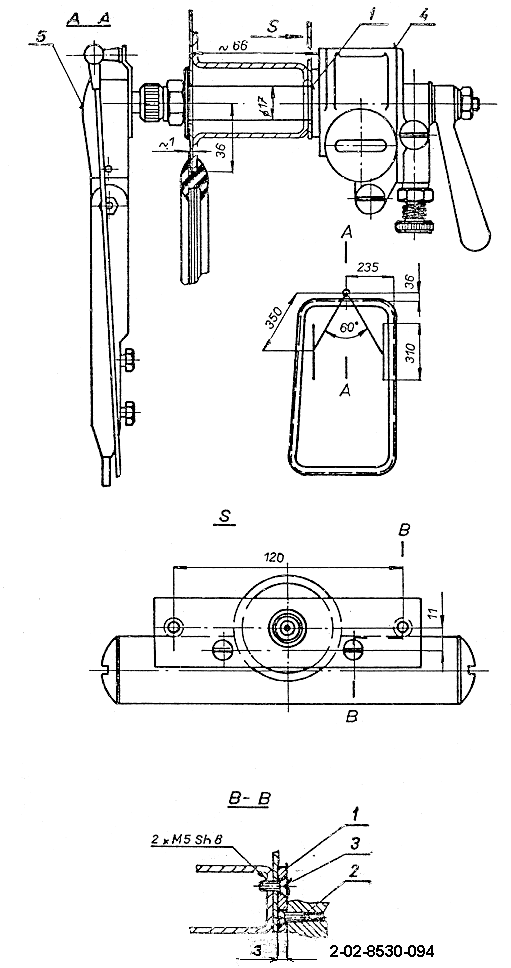

Укрепление стеклоочистит. 2-02-8530-094
Укрепление трубки 4-02-8506-053

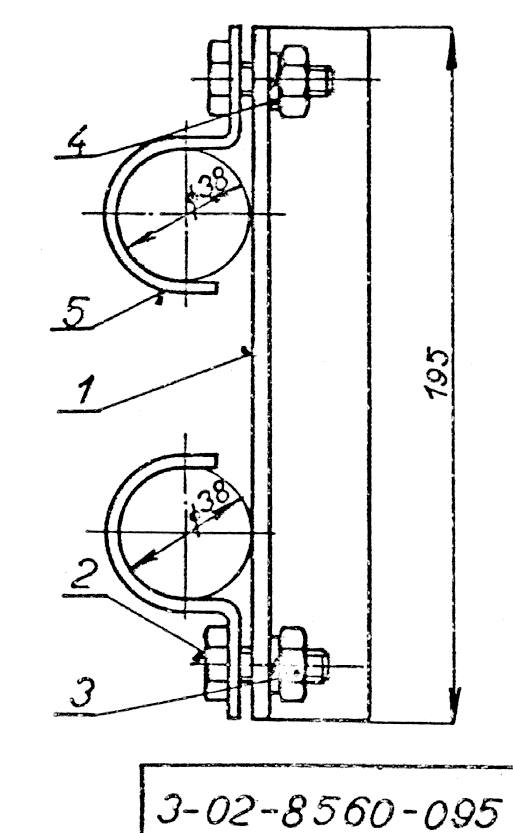

Укрепление трубок 3-02-8560-095
Уплотнен.охлажд.блока 1-02-8410-207
Упор левый 3-02-7235-678

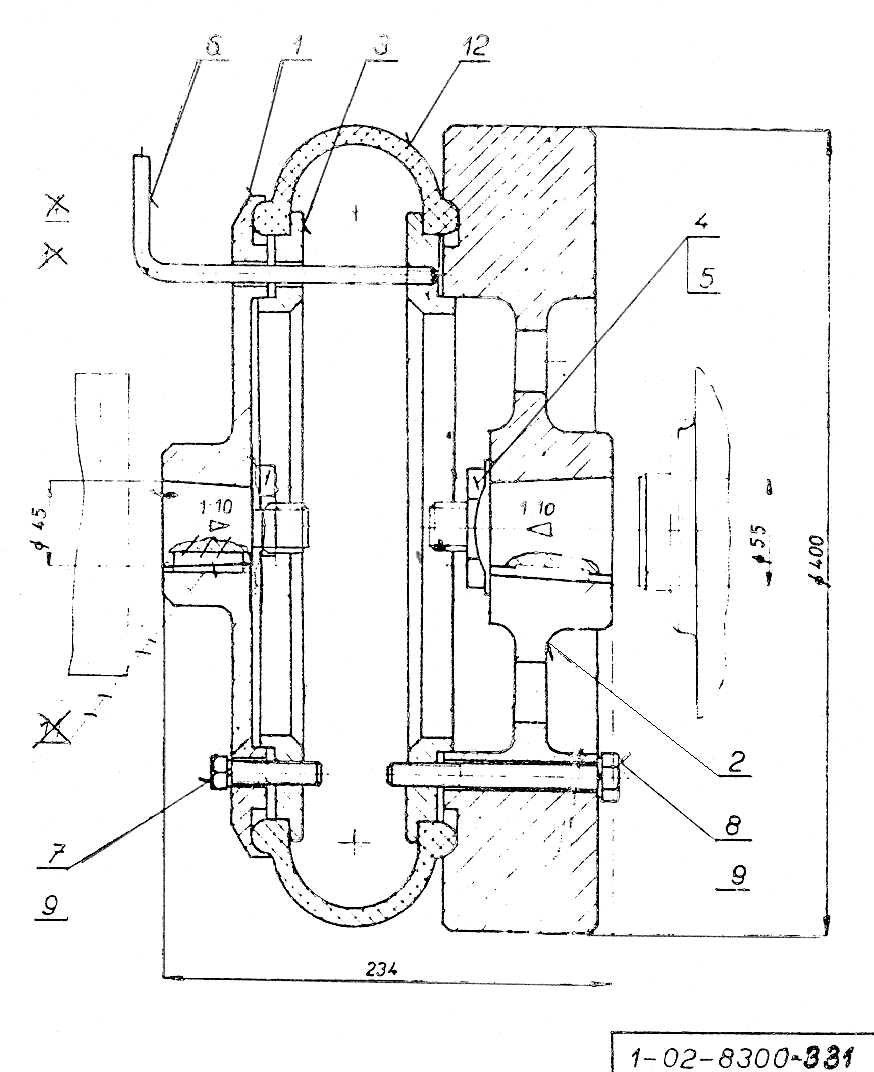

Упругая муфта компрессора 1-02-8300-331
Упругая пластина 3-02-4885-004

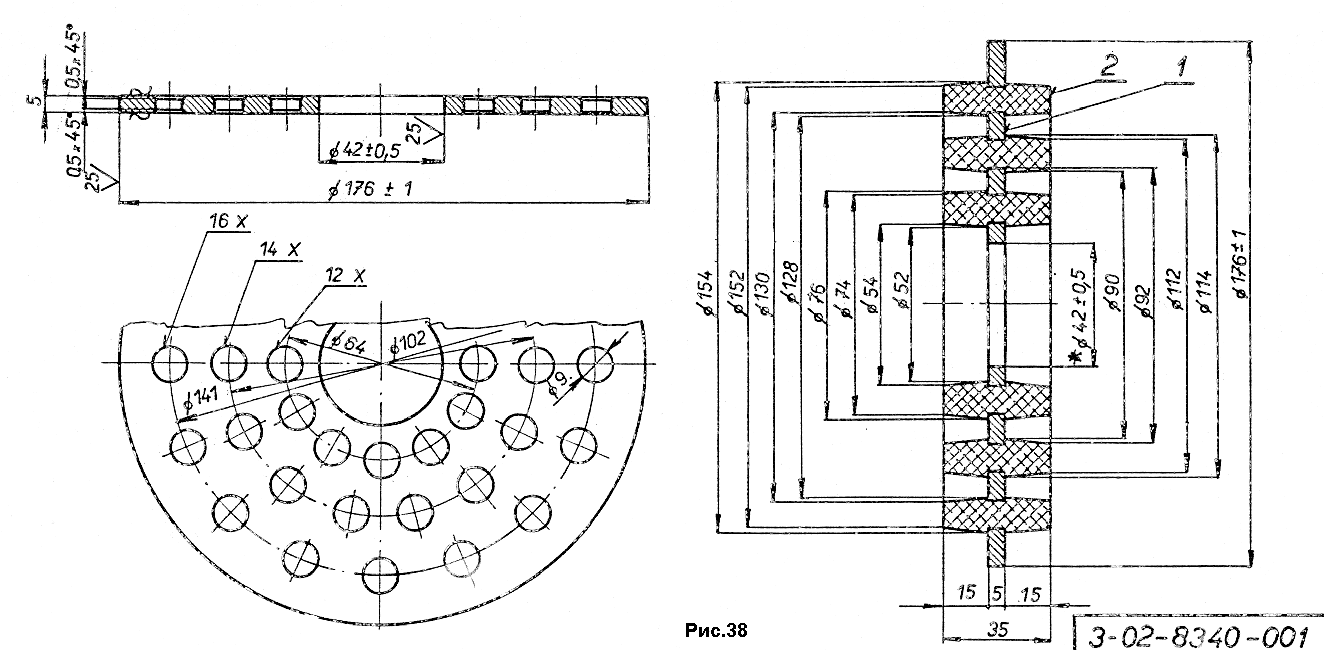

Упругая пластина 3-02-8340-001
Установка вентилятора 1-02-8450-064

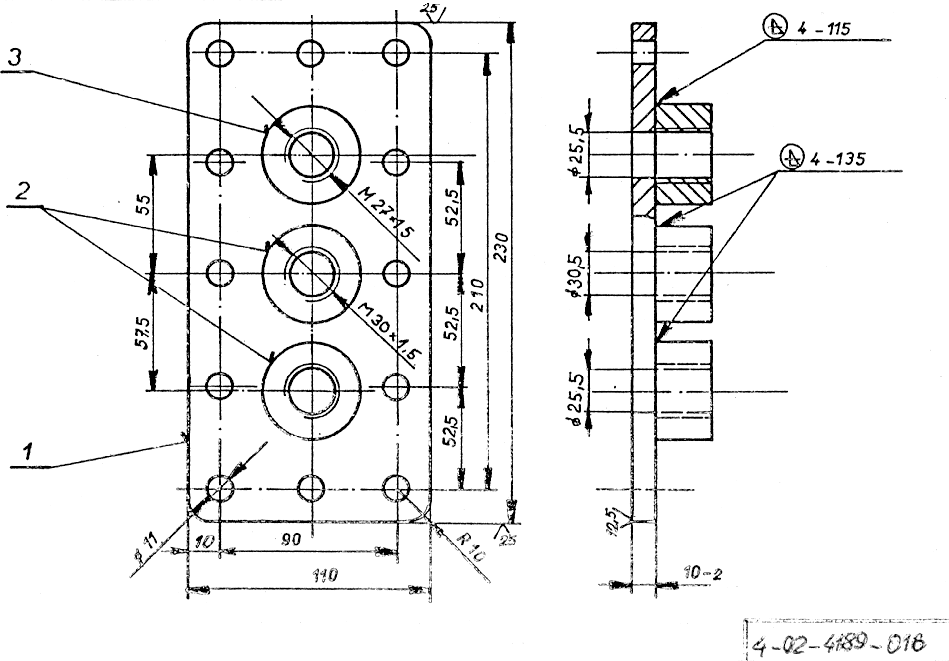

Фланец 4-02-4189-016

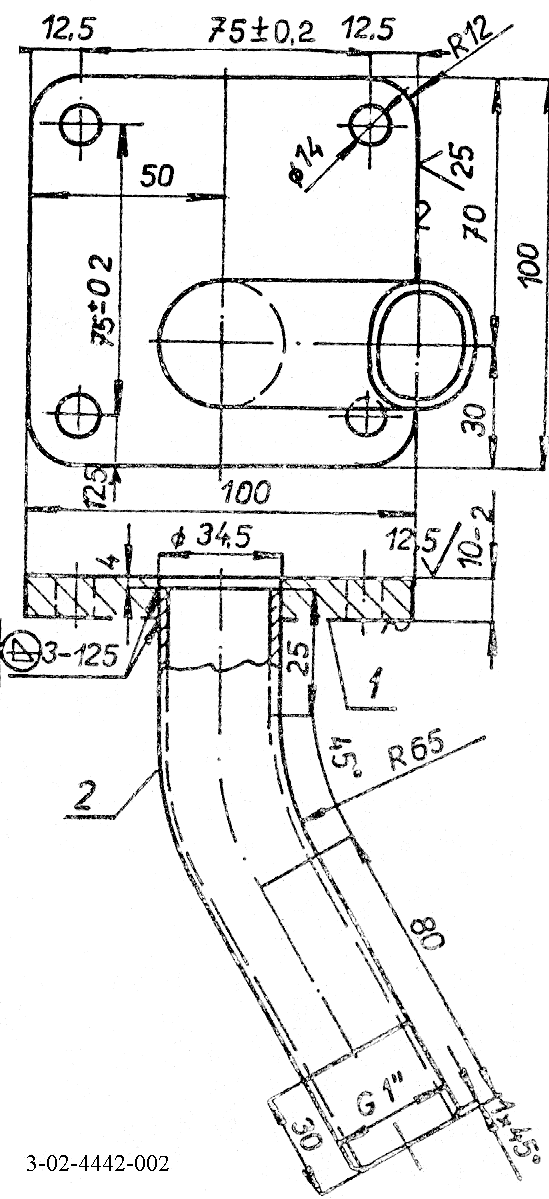

Фланец с трубкой 3-02-4442-002
Футляр желтых фильтров 3-02-7971-075
Храповик 3-02-3782-005
Четырехгранный буфер 3-02-8100-053
Четырехгранный буфер 3-02-9840-004
Щиток двери 3-02-8610-414
Щиток окна 1-02-8610-572
Эл.обор.передн.капота 0-02-8710-985
Эл.оборудование кабины 0-02-8710-741
Эл.оборудование рамы 0-02-8710-740

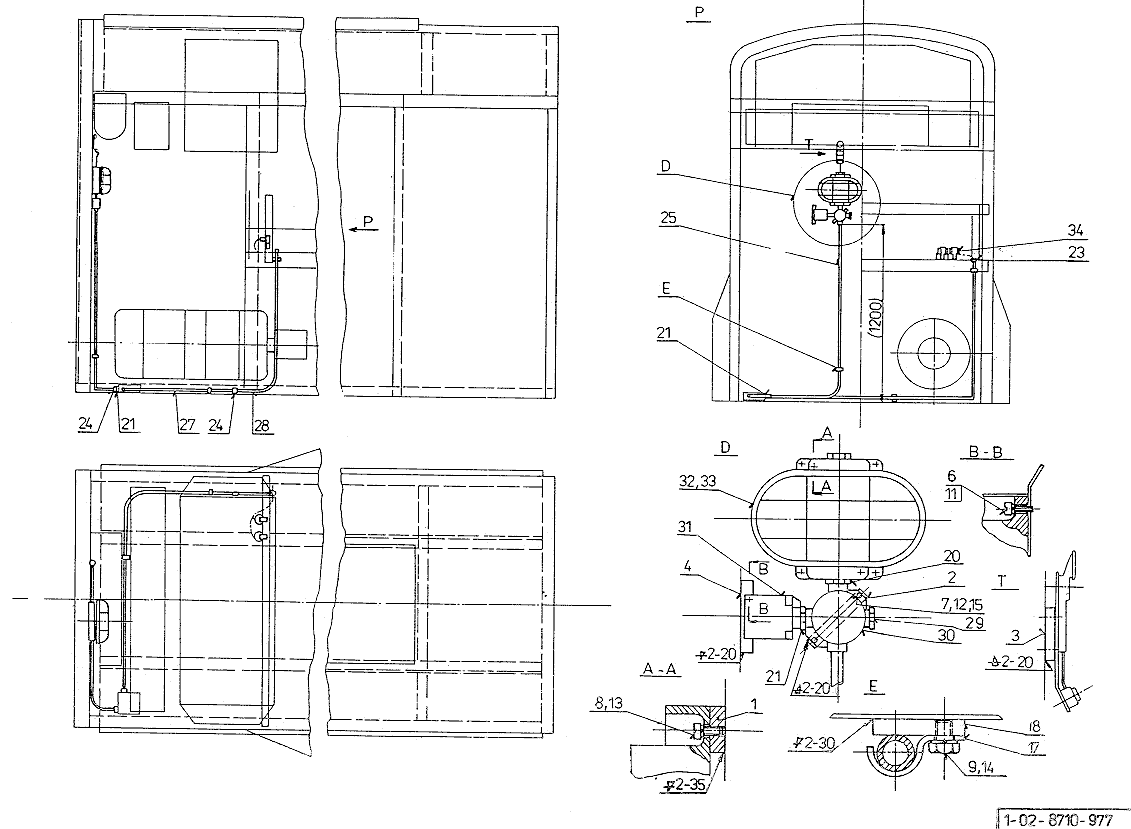

Эл.оборудование среднего капота 1-02-8710-977

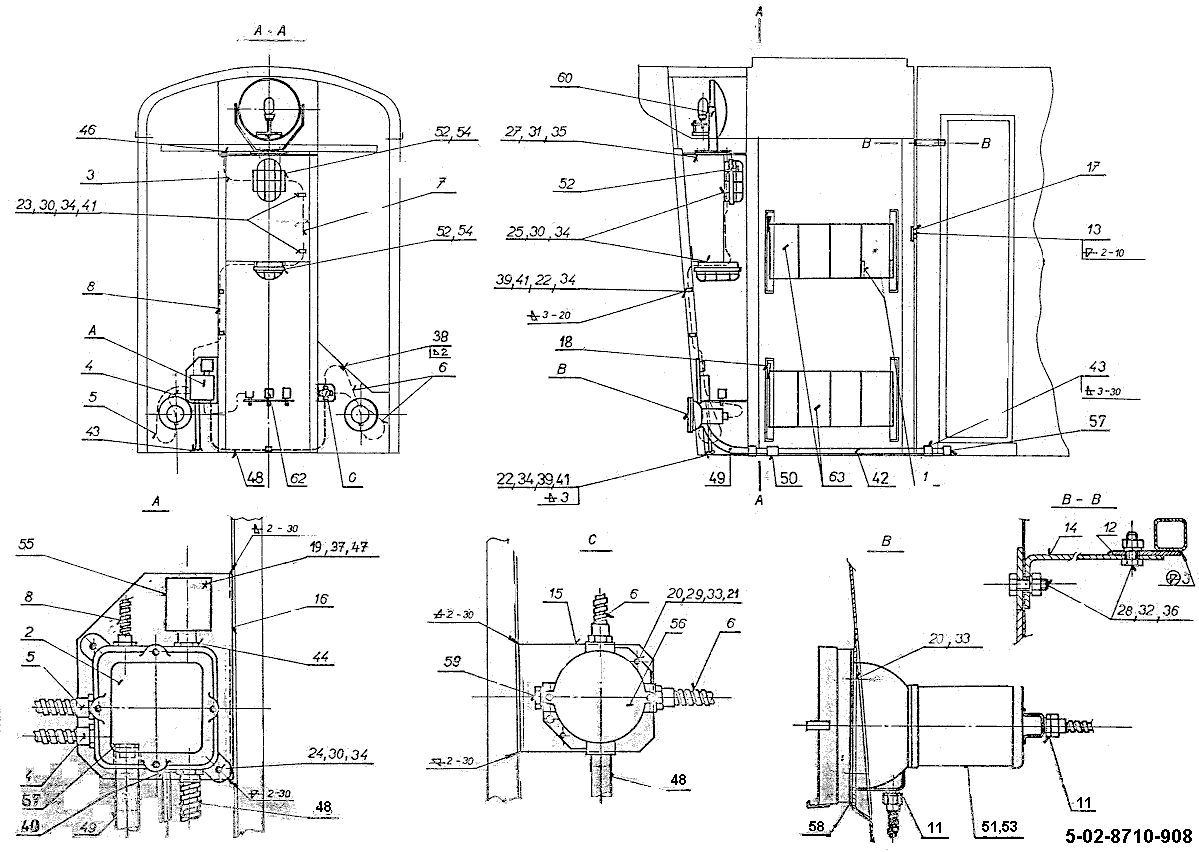

Эл.установка заднего капота 5-02-8710-908
Ящик 4-02-7974-527
